Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LA BISAGRA DEL REPOSABRAZOS CENTRAL (para el lado derecho)

Con reposabrazos:

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS CENTRAL DEL ASIENTO TRASERO (para el lado derecho)

Con reposabrazos:

Haga clic aquí

3. EXTRAIGA EL BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO (para el lado derecho)

Haga clic aquí

4. EXTRAIGA LA GUÍA DEL CINTURÓN DE HOMBRO DEL ASIENTO TRASERO DERECHO (para el lado derecho)

Haga clic aquí

5. EXTRAIGA LA GUÍA DEL CINTURÓN DE HOMBRO CENTRAL DEL ASIENTO TRASERO (para el lado derecho)

Haga clic aquí

6. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO INDIVIDUAL CON ALMOHADILLA (para el lado derecho)

(a) Fabricados por TMMC:

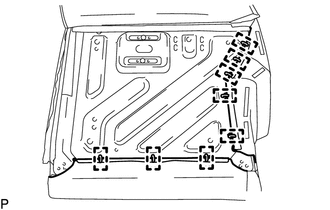

(1) Quite los 3 clips.

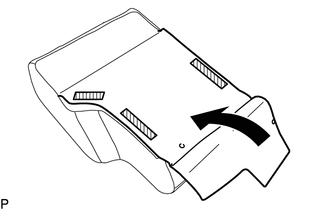

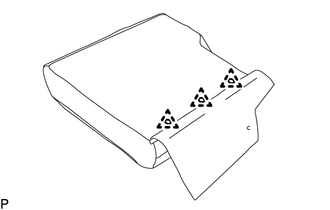

(2) Desenganche las 3 fijadores como se muestra en la ilustración.

Fijador

(3) Quite los 2 clips.

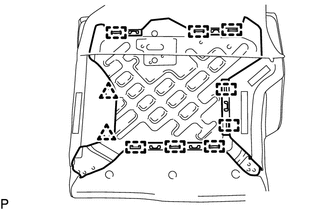

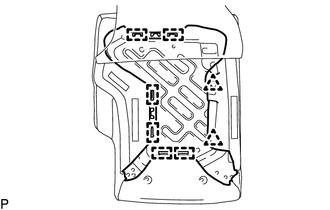

(4) Desenganche los 8 ganchos.

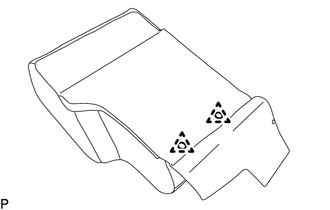

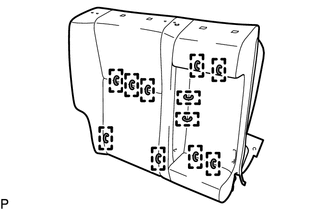

(5) Extraiga los 3 anillos abiertos.

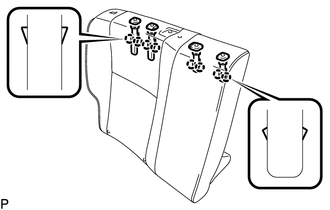

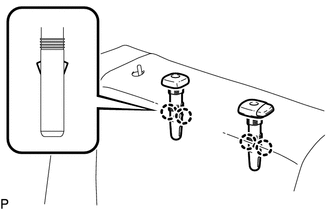

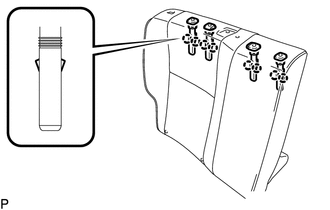

(6) Desenganche las 4 garras y extraiga los 2 soportes centrales de los reposacabezas del asiento trasero.

(7) Desenganche las 4 garras y extraiga los 2 soportes de los reposacabezas del asiento trasero.

(8) Extraiga la funda del respaldo del asiento trasero individual con almohadilla.

(b) Fabricados por TMMMS:

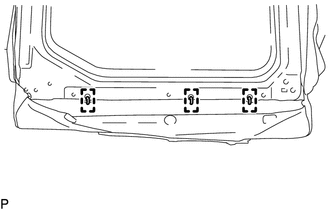

(1) Quite los 3 clips.

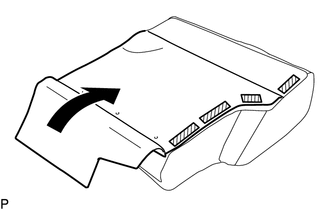

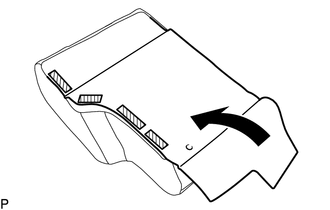

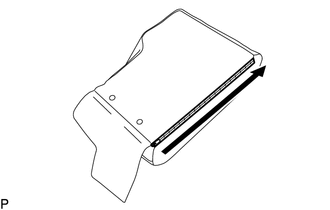

(2) Abra el fijador tal como se muestra en la ilustración.

(3) Desenganche las 4 fijadores como se muestra en la ilustración.

Fijador

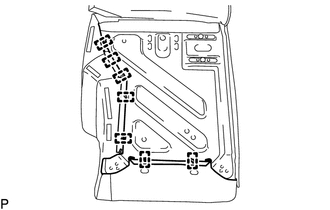

(4) Extraiga los 8 anillos abiertos.

(5) Desenganche las 4 garras y extraiga los 2 soportes centrales de los reposacabezas del asiento trasero.

(6) Desenganche las 4 garras y extraiga los 2 soportes de los reposacabezas del asiento trasero.

(7) Extraiga la funda del respaldo del asiento trasero individual con almohadilla.

7. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL (para el lado derecho)

(a) Fabricados por TMMC:

(1) Sin reposabrazos:

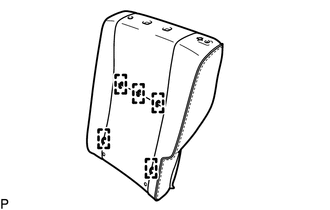

  1. Extraiga los 5 anillos abiertos y la funda del respaldo del asiento trasero individual derecho de la almohadilla del respaldo del asiento trasero individual derecho.

(2) Con reposabrazos:

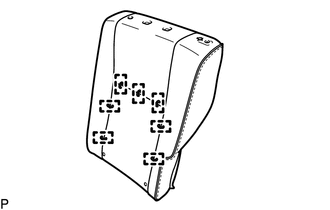

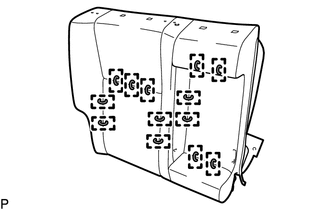

  1. Extraiga los 11 anillos abiertos y la funda del respaldo del asiento trasero individual derecho de la almohadilla del respaldo del asiento trasero individual derecho.

(b) Fabricados por TMMMS:

(1) Sin reposabrazos:

  1. Extraiga los 7 anillos abiertos y la funda del respaldo del asiento trasero individual derecho de la almohadilla del respaldo del asiento trasero individual derecho.

(2) Con reposabrazos:

  1. Extraiga los 13 anillos abiertos y la funda del respaldo del asiento trasero individual derecho de la almohadilla del respaldo del asiento trasero individual derecho.

8. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para el lado derecho)

Haga clic aquí

9. EXTRAIGA EL BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO (para el lado izquierdo)

Haga clic aquí

10. EXTRAIGA EL OJAL DEL BOTÓN DE PARADA DEL RESPALDO DEL ASIENTO TRASERO (para el lado izquierdo)

Haga clic aquí

11. EXTRAIGA LA GUÍA DEL CINTURÓN DE HOMBRO DEL ASIENTO TRASERO IZQUIERDO (para el lado izquierdo)

Haga clic aquí

12. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO INDIVIDUAL CON ALMOHADILLA (para el lado izquierdo)

(a) Fabricados por TMMC:

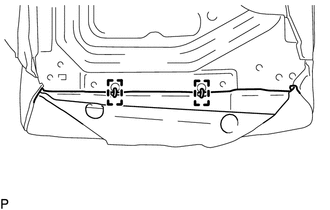

(1) Quite los 2 clips.

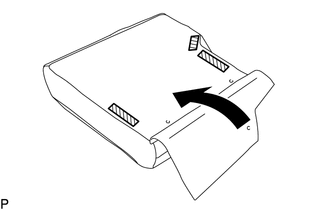

(2) Desenganche las 3 fijadores como se muestra en la ilustración.

Fijador

(3) Quite los 2 clips.

(4) Desenganche los 6 ganchos.

(5) Extraiga los 2 anillos abiertos.

(6) Desenganche las 4 garras y extraiga los 2 soportes de los reposacabezas del asiento trasero.

(7) Extraiga la funda del respaldo del asiento trasero individual con almohadilla.

(b) Fabricados por TMMMS:

(1) Quite los 2 clips.

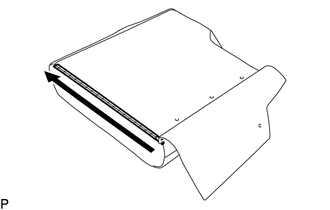

(2) Abra el fijador tal como se muestra en la ilustración.

(3) Desenganche las 4 fijadores como se muestra en la ilustración.

Fijador

(4) Extraiga los 7 anillos abiertos.

(5) Desenganche las 4 garras y extraiga los 2 soportes de los reposacabezas del asiento trasero.

(6) Extraiga la funda del respaldo del asiento trasero individual con almohadilla.

13. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO DE TIPO INDIVIDUAL (para el lado izquierdo)

(a) Fabricados por TMMC:

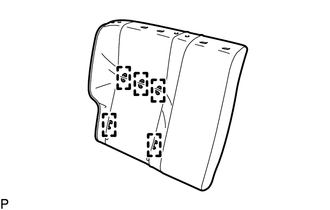

(1) Extraiga los 5 anillos abiertos y la funda del respaldo del asiento trasero izquierdo individual de la almohadilla del respaldo del asiento trasero izquierdo individual.

(b) Fabricados por TMMMS:

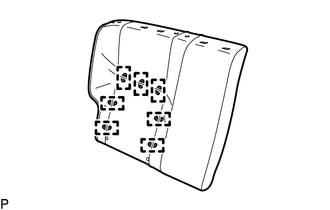

(1) Extraiga los 7 anillos abiertos y la funda del respaldo del asiento trasero izquierdo individual de la almohadilla del respaldo del asiento trasero izquierdo individual.

14. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL RESPALDO TRASERO IZQUIERDO (para el lado izquierdo)

Haga clic aquí

15. EXTRAIGA LA FUNDA DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANCO

Haga clic aquí

    ExtracciÓn

    Montaje
