Toyota Corolla Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. COLOQUE LA TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

(a) Coloque las 2 tapas de la cubierta del dispositivo de ajuste del asiento en el conjunto del dispositivo de ajuste del asiento delantero.

2. INSTALE LA MANILLA DE AJUSTE DEL CARRIL DEL ASIENTO

(a) Enganche los 2 muelles para instalar la manilla de ajuste del carril del asiento en el conjunto del dispositivo de ajuste del asiento delantero.

3. COLOQUE EL PROTECTOR DEL BORDE IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Enganche las 3 garras para colocar el protector del borde del cojín del asiento delantero izquierdo.

4. COLOQUE EL PROTECTOR DEL BORDE DERECHO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

5. COLOQUE EL PROTECTOR DEL BORDE IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Enganche las 3 garras para colocar el protector del borde del cojín del asiento delantero izquierdo.

6. COLOQUE EL PROTECTOR DEL BORDE DERECHO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

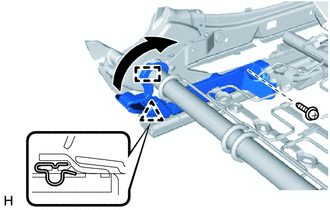

7. INSTALE EL PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Enganche el clip para colocar el protector inferior izquierdo del cojín del asiento delantero.

(b) Enganche el gancho, tal como se indica en la ilustración.

(c) Coloque el tornillo.

8. INSTALE EL PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. COLOQUE EL CABLE DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Conecte todos los conectores, enganche todas las abrazaderas e instale el cable del asiento delantero.

10. INSTALE EL SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

11. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento estándar)

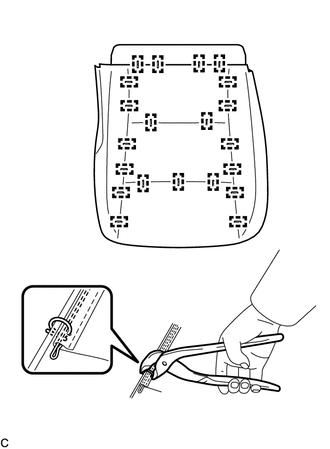

(a) Coloque la cubierta del cojín del asiento delantero de tipo independiente en la almohadilla del cojín con los 17 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la cubierta del cojín del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la cubierta del cojín del asiento delantero de tipo individual.

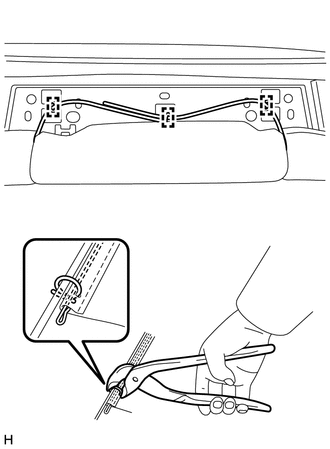

(b) Usando los alicates, instale los 2 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la cubierta del cojín del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la cubierta del cojín del asiento delantero de tipo individual.

12. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento de tipo deportivo)

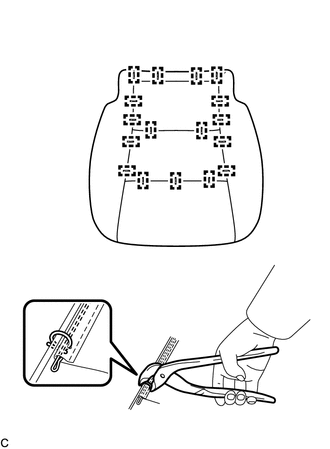

(a) Coloque la cubierta del cojín del asiento delantero de tipo independiente en la almohadilla del cojín con los 21 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la cubierta del cojín del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la cubierta del cojín del asiento delantero de tipo individual.

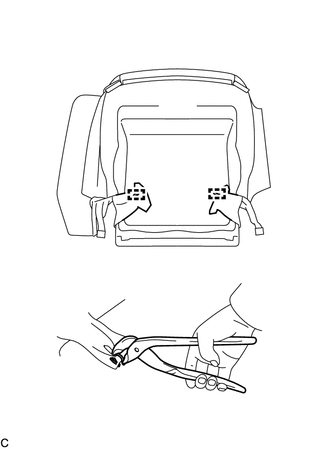

(b) Usando los alicates, instale los 2 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la cubierta del cojín del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la cubierta del cojín del asiento delantero de tipo individual.

13. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA (para el lado del conductor)

(a) Coloque de manera provisional la cubierta del cojín del asiento delantero individual con almohadilla.

(b) Coloque los 12 ganchos.

14. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA (para el lado del pasajero delantero)

(a) Coloque de manera provisional la cubierta del cojín del asiento delantero individual con almohadilla.

(b) Coloque los 11 ganchos.

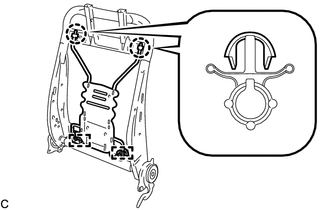

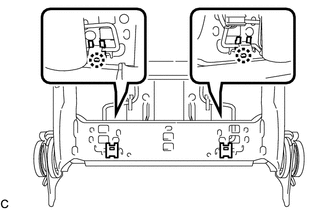

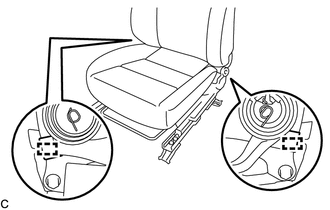

15. INSTALE EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

(a) Instale los 2 ganchos del respaldo del asiento delantero en el subconjunto del muelle del respaldo del asiento delantero.

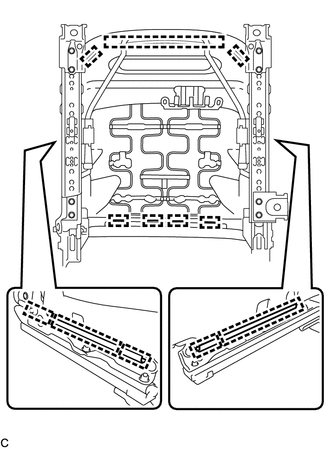

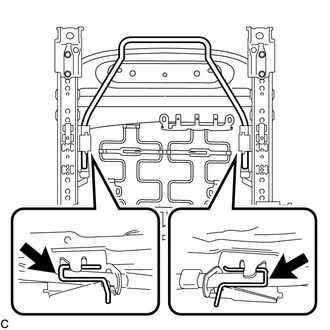

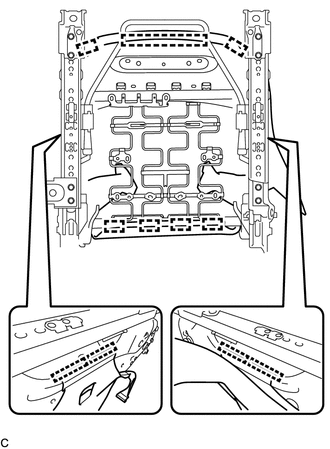

16. INSTALE EL SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Enganche las 2 guías para instalar el subconjunto del muelle del respaldo del asiento delantero en el subconjunto del bastidor del respaldo del asiento delantero.

(b) Enganche las 2 garras.

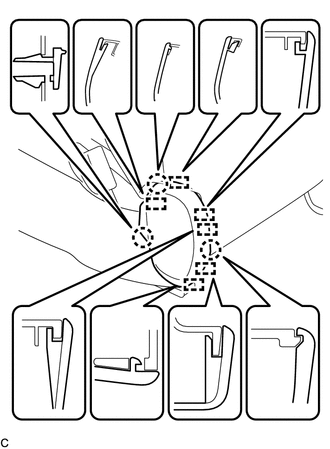

17. COLOQUE EL PROTECTOR DEL BORDE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Enganche todas las garras para instalar los 2 protectores del borde del respaldo del asiento delantero en el subconjunto del bastidor del respaldo del asiento delantero.

18. INSTALE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aquí

19. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDEPENDIENTE (para asiento de tipo estándar)

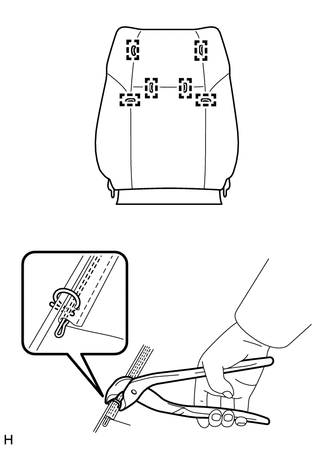

(a) Instale la funda del respaldo del asiento delantero individual en la almohadilla del respaldo con los 6 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento delantero de tipo individual.

20. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento de tipo deportivo)

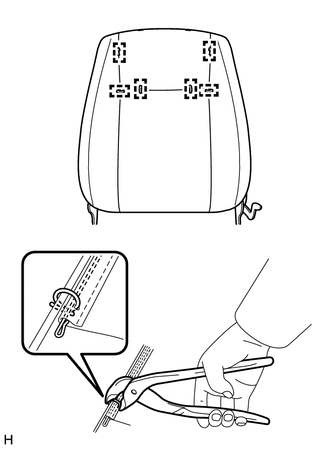

(a) Instale la funda del respaldo del asiento delantero individual en la almohadilla del respaldo con los 6 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento delantero de tipo individual.

21. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Coloque provisionalmente la funda del respaldo del asiento delantero individual con almohadilla.

22. INSTALE EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

(a) Enganche todas las garras para instalar los 2 soportes de los reposacabezas del asiento delantero.

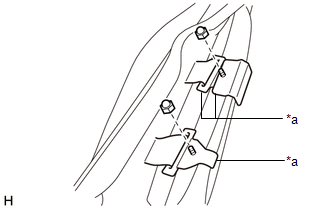

(b) Enganche los 3 soportes y coloque las 2 tuercas.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

ADVERTENCIA:

  • Para vehículos con un conjunto del airbag del asiento delantero, la funda del respaldo del asiento delantero de tipo individual con almohadilla debe quedar bien colocada. De lo contrario, el conjunto del airbag del asiento delantero podría no desplegarse correctamente.
  • Después de instalar la tuerca, asegúrese de que la correa no está retorcida.
  • Instale firmemente los soportes.

*a

Soporte

(c) Para asiento de tipo deportivo:

(1) Cierre los 2 fijadores.

(d) Usando los alicates, instale los 3 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento delantero de tipo individual.

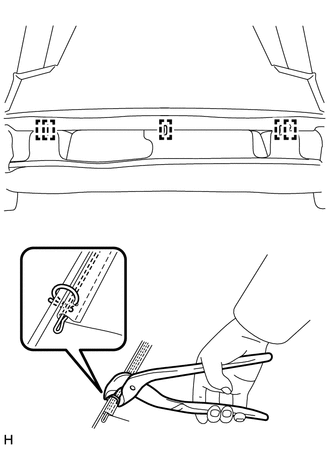

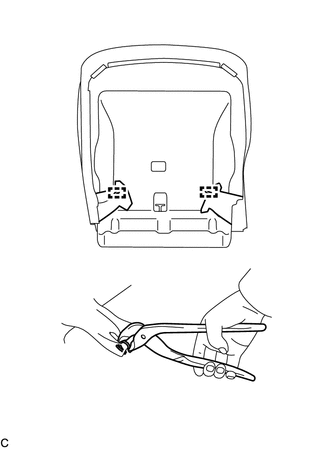

(e) Usando los alicates, instale los 5 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento delantero de tipo individual.

23. COLOQUE EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Coloque el conjunto del respaldo del asiento delantero de tipo individual en el conjunto del cojín del asiento delantero de tipo individual con los 4 pernos.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

(b) Coloque los 2 ganchos.

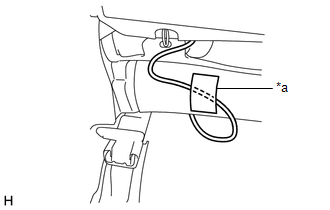

(c) Enganche el fijador para fijar el mazo de cables del conjunto del airbag del asiento delantero.

*a

Fijador

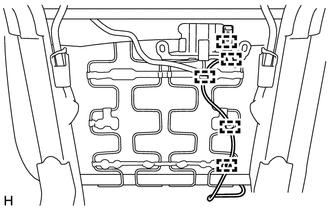

(d) Enganche las 5 abrazaderas para instalar el mazo de cables del conjunto del airbag del asiento delantero.

24. INSTALE LA PLACA DE ANCLAJE DEL CINTURÓN DE SEGURIDAD DELANTERO

Haga clic aquí

25. COLOQUE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del conductor)

Haga clic aquí

26. COLOQUE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

27. COLOQUE LA CUBIERTA INTERIOR DEL DISPOSITIVO DE AJUSTE DE RECLINADO (para el lado del pasajero delantero)

(a) Enganche las 2 guías para colocar la cubierta interior del dispositivo de ajuste de reclinado.

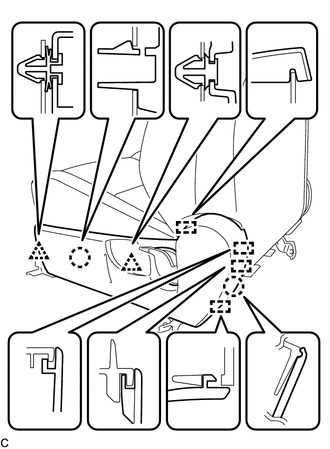

28. COLOQUE LA PROTECTOR DEL COJÍN INTERIOR DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Desenganche las 2 garras y las 4 guías para colocar la protector del cojín interior del asiento delantero.

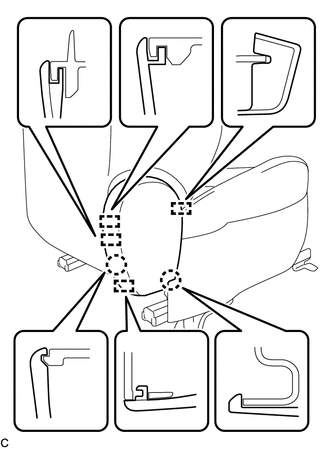

29. COLOQUE LA PROTECTOR DEL COJÍN INTERIOR DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Desenganche las 3 garras y las 6 guías para colocar la protector del cojín interior del asiento delantero.

30. INSTALE EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

(a) Enganche las 2 garras, las 4 guías y los 2 clips para colocar el protector del cojín del asiento delantero.

31. INSTALE LA MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL (para el lado del conductor)

(a) Instale la manilla del dispositivo de ajuste vertical con el tornillo.

32. INSTALE LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

(a) Enganche la garra e instale la manilla de liberación del dispositivo de ajuste de reclinado.

33. CONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

(a) Conecte la banda de goma de la funda del respaldo del asiento delantero individual.

34. INSTALE LA ECU DEL SENSOR DE DETECCIÓN DE OCUPANTE (para el lado del pasajero delantero)

Haga clic aquí

    Desmontaje

    InstalaciÓn
