Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

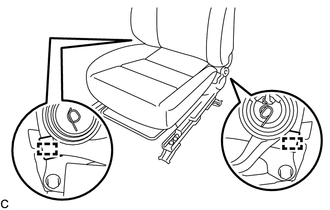

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA ECU DEL SENSOR DE DETECCIÓN DE OCUPANTE (para el lado del pasajero delantero)

Haga clic aquí

2. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

(a) Desconecte la banda de goma de la funda del respaldo del asiento delantero individual.

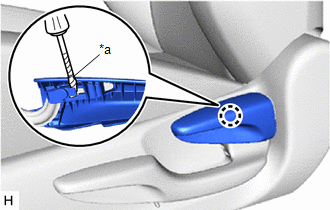

3. EXTRAIGA LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

(a) Desenganche la garra haciendo palanca con un destornillador con la punta envuelta en cinta protectora y retire la manilla de liberación del dispositivo de ajuste de reclinado.

*a Cinta protectora

4. EXTRAIGA LA MANILLA DE AJUSTE VERTICAL (para el lado del conductor)

(a) Extraiga el tornillo y la manilla del dispositivo de ajuste vertical.

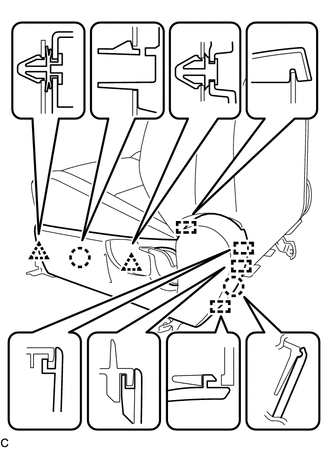

5. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

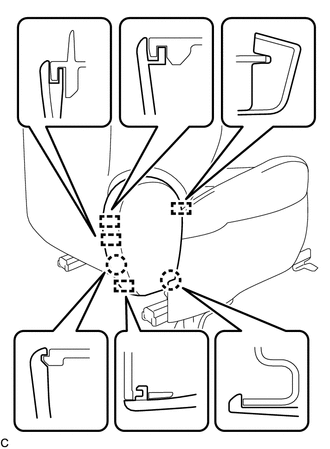

(a) Desenganche las 2 garras, las 4 guías y los 2 clips para extraer el protector del cojín del asiento delantero.

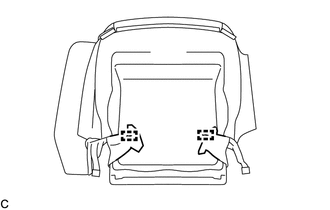

6. EXTRAIGA LA PROTECTOR DEL COJÍN INTERIOR DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Desenganche las 2 garras y las 4 guías para extraer la protector del cojín interior del asiento delantero.

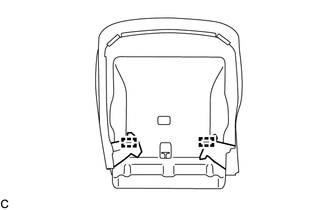

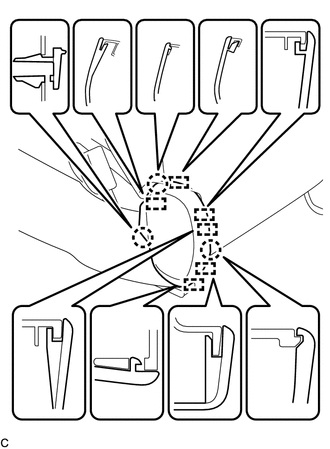

7. EXTRAIGA LA PROTECTOR DEL COJÍN INTERIOR DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Desenganche las 3 garras y las 6 guías para extraer la protector del cojín interior del asiento delantero.

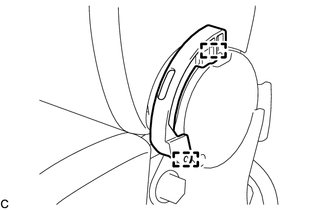

8. EXTRAIGA LA CUBIERTA INTERIOR DEL DISPOSITIVO DE AJUSTE DE RECLINADO (para el lado del pasajero delantero)

(a) Desenganche las 2 guías para extraer la cubierta interior del dispositivo de ajuste de reclinado.

9. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del conductor)

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

11. EXTRAIGA LA PLACA DE ANCLAJE DEL CINTURÓN DE SEGURIDAD DELANTERO

Haga clic aquí

12. EXTRAIGA EL CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL

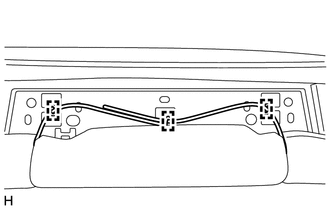

(a) Desenganche las 5 abrazaderas para separar el mazo de cables del conjunto del airbag del asiento delantero.

(b) Desenganche el fijador y separe el mazo de cables del conjunto del airbag del asiento delantero.

*a Fijador

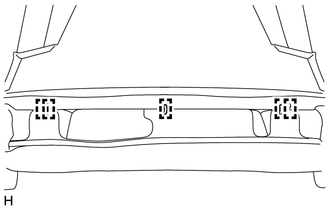

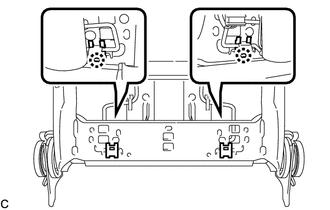

(c) Desenganche los 2 ganchos.

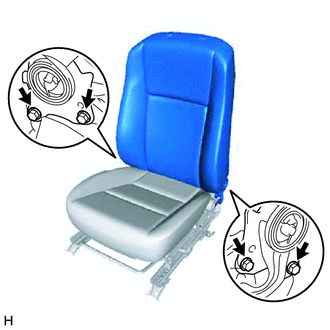

(d) Extraiga los 4 pernos y separe el conjunto del respaldo del asiento delantero de tipo individual del conjunto del cojín del asiento delantero de tipo individual.

13. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

(a) Extraiga los 5 anillos abiertos.

(b) Extraiga los 3 anillos abiertos.

(c) Para asiento de tipo deportivo: (1) Abra los 2 fijadores.

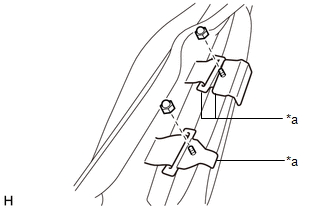

(d) Quite las 2 tuercas y desenganche los 3 soportes.

*a Soporte

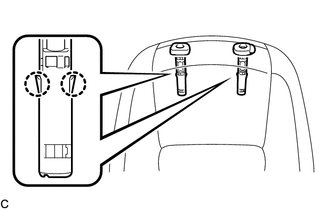

(e) Suelte todas las garras y extraiga los 2 soportes de los reposacabezas del asiento delantero.

14. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Extraiga la funda del respaldo del asiento delantero individual con almohadilla.

15. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDEPENDIENTE (para asiento de tipo estándar)

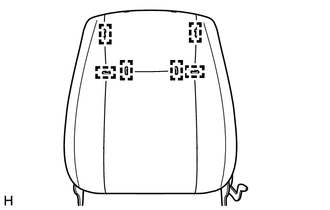

(a) Extraiga los 6 anillos abiertos para extraer la funda del respaldo del asiento delantero de tipo individual de la almohadilla del respaldo del asiento.

16. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento de tipo deportivo)

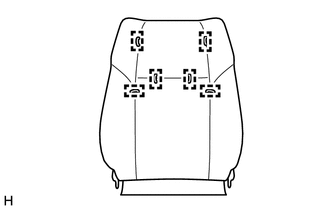

(a) Extraiga los 6 anillos abiertos para extraer la funda del respaldo del asiento delantero de tipo individual de la almohadilla del respaldo del asiento.

17. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aquí

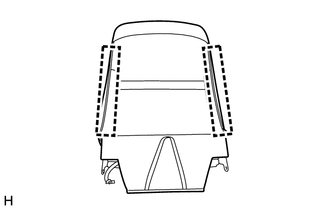

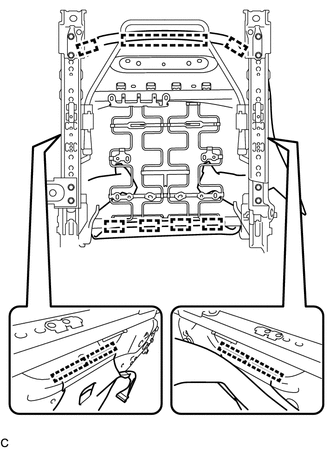

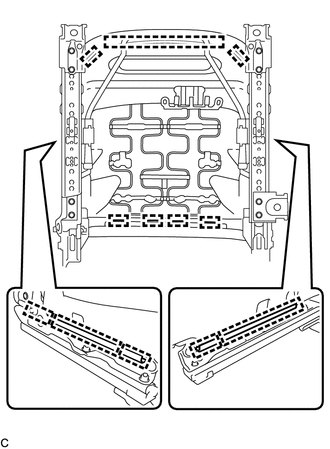

18. EXTRAIGA EL PROTECTOR DEL BORDE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Desenganche todas las garras para extraer los 2 protectores del borde del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero.

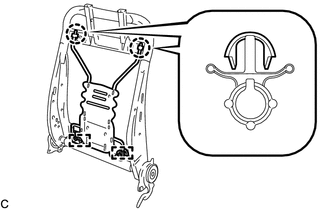

19. EXTRAIGA EL SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Desenganche las 2 garras.

(b) Desenganche las 2 guías para extraer el subconjunto del muelle del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero.

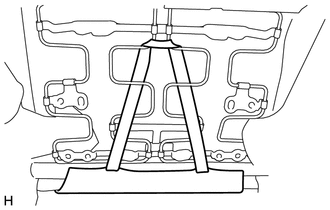

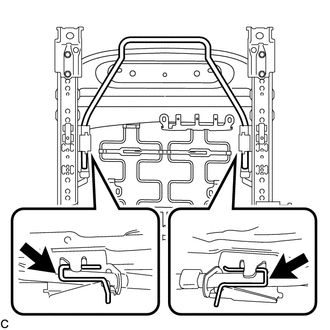

20. EXTRAIGA EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

(a) Extraiga los 2 ganchos del respaldo del asiento delantero del subconjunto del muelle del respaldo del asiento delantero.

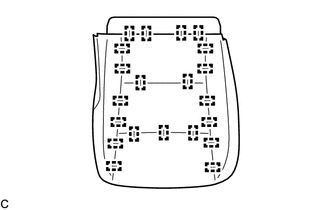

21. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA (para el lado del conductor)

(a) Desenganche los 12 ganchos y extraiga la cubierta del cojín del asiento delantero de tipo individual con almohadilla.

22. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA (para el lado del pasajero delantero)

(a) Desenganche los 11 ganchos y extraiga la cubierta del cojín del asiento delantero de tipo individual con almohadilla.

23. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento estándar)

(a) Extraiga los 2 anillos abiertos.

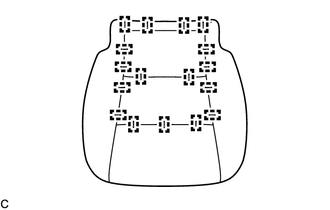

(b) Extraiga los 17 anillos abiertos y la cubierta del cojín del asiento individual delantero de la almohadilla del cojín de dicho asiento.

24. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento de tipo deportivo)

(a) Extraiga los 2 anillos abiertos.

(b) Extraiga los 21 anillos abiertos y la cubierta del cojín del asiento individual delantero de la almohadilla del cojín de dicho asiento.

25. EXTRAIGA EL SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

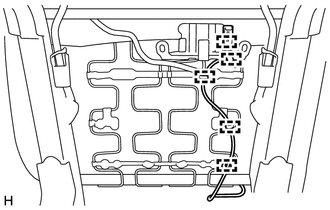

26. EXTRAIGA EL CABLE DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Desconecte todos los conectores, desenganche todas las abrazaderas y extraiga el cable del asiento delantero.

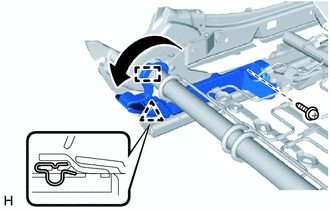

27. EXTRAIGA EL PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

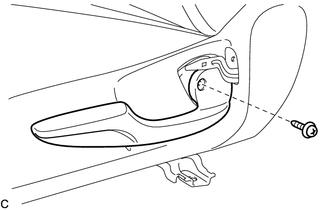

(a) Quite el tornillo.

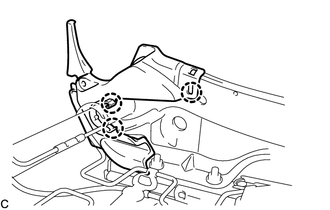

(b) Desenganche el gancho, tal como se indica en la ilustración.

(c) Desenganche el clip y extraiga el protector inferior izquierdo del cojín del asiento delantero.

28. EXTRAIGA EL PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

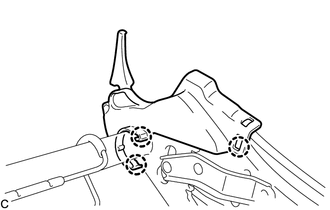

29. EXTRAIGA EL PROTECTOR DEL BORDE IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Desenganche las 3 garras para extraer el protector del borde del cojín del asiento delantero izquierdo.

30. EXTRAIGA EL PROTECTOR DEL BORDE DERECHO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

31. EXTRAIGA EL PROTECTOR DEL BORDE IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Desenganche las 3 garras para extraer el protector del borde del cojín del asiento delantero izquierdo.

32. EXTRAIGA EL PROTECTOR DEL BORDE DERECHO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

33. EXTRAIGA LA MANILLA DE AJUSTE DEL CARRIL DEL ASIENTO

(a) Desenganche los 2 muelles para extraer la manilla de ajuste del carril del asiento del conjunto del dispositivo de ajuste del asiento delantero.

34. EXTRAIGA LA TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

(a) Extraiga las 2 tapas de la cubierta del dispositivo de ajuste del asiento del conjunto del dispositivo de ajuste del asiento delantero.
