Toyota Corolla Manual de Taller: Componentes

COMPONENTES

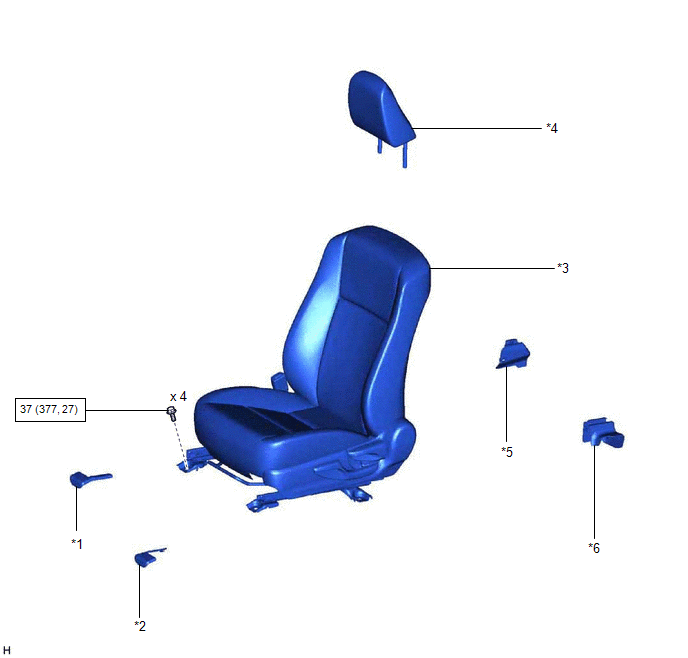

ILUSTRACIÓN

*1

CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO

*2

CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO

*3

CONJUNTO DEL ASIENTO DELANTERO

*4

CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO

*5

CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO

*6

CUBIERTA DEL CARRIL DEL ASIENTO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

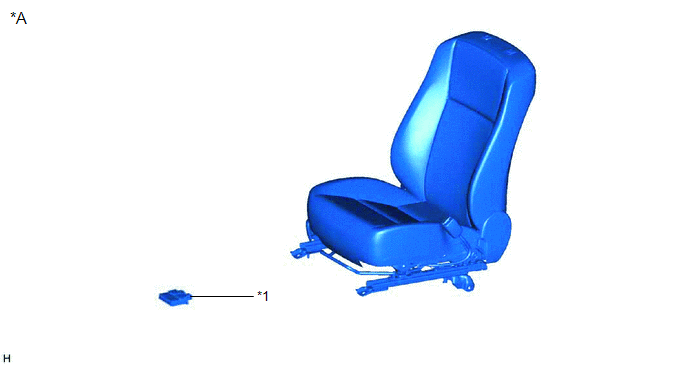

ILUSTRACIÓN

*A

Para el lado del pasajero delantero

-

-

*1

ECU DE DETECCIÓN DE OCUPANTE

-

-

ILUSTRACIÓN

*A

Para el lado del conductor

-

-

*1

PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

*2

PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

*3

MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

*4

CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

*5

MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL

-

-

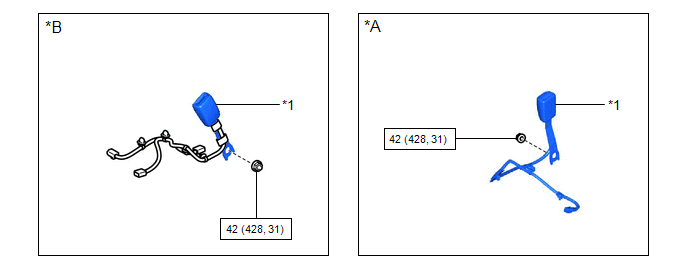

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

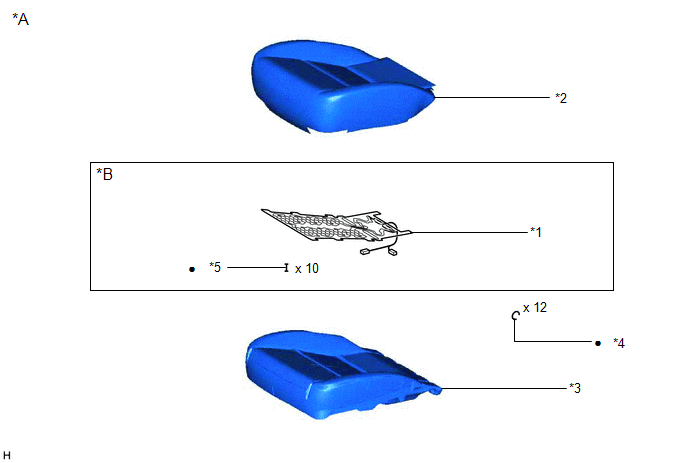

ILUSTRACIÓN

*A

Para asiento de tipo estándar

*B

Con sistema de calefacción de los asientos

*1

CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO

*2

CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*4

ANILLO ABIERTO

*5

TACHUELA

-

-

Pieza no reutilizable

-

-

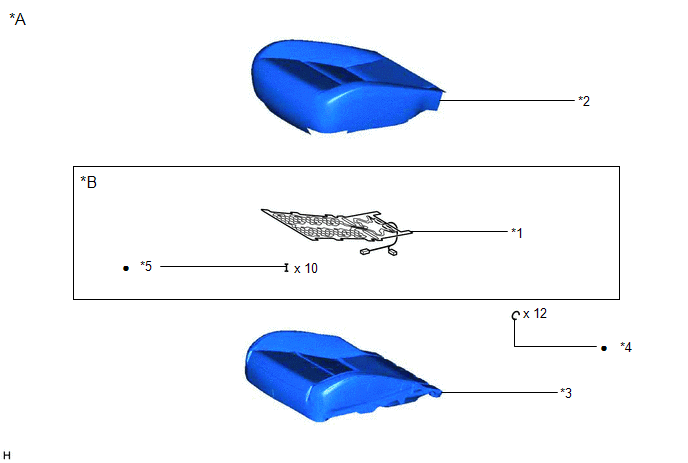

ILUSTRACIÓN

*A

Para asiento de tipo deportivo

*B

Con sistema de calefacción de los asientos

*1

CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO

*2

CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*4

ANILLO ABIERTO

*5

TACHUELA

-

-

Pieza no reutilizable

-

-

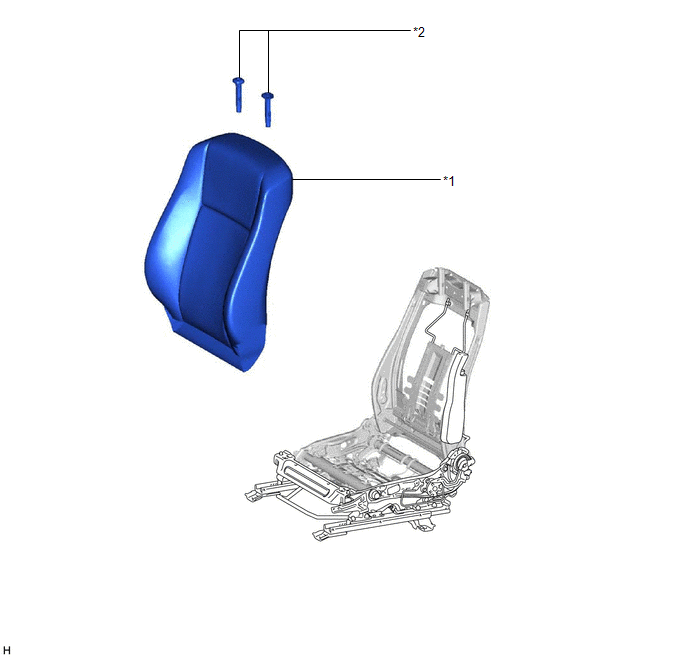

ILUSTRACIÓN

*1

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO CON ALMOHADILLA DE TIPO INDIVIDUAL

*2

SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

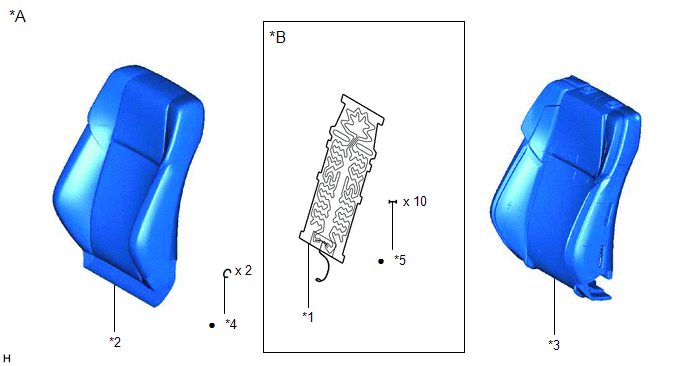

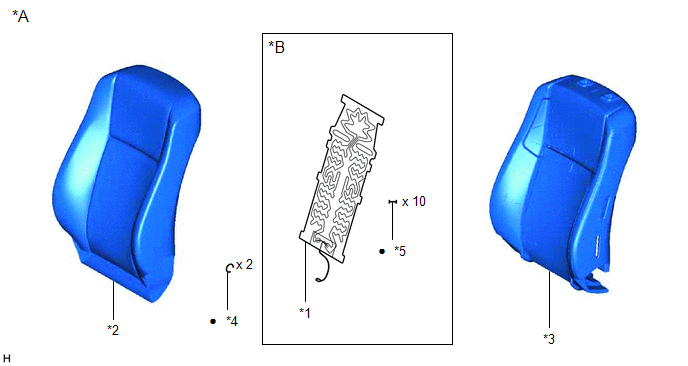

ILUSTRACIÓN

*A

Para asiento de tipo estándar

*B

Con sistema de calefacción de los asientos

*1

CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO

*2

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*4

ANILLO ABIERTO

*5

TACHUELA

-

-

Pieza no reutilizable

-

-

ILUSTRACIÓN

*A

Para asiento de tipo deportivo

*B

Con sistema de calefacción de los asientos

*1

CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO

*2

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*4

ANILLO ABIERTO

*5

TACHUELA

-

-

Pieza no reutilizable

-

-

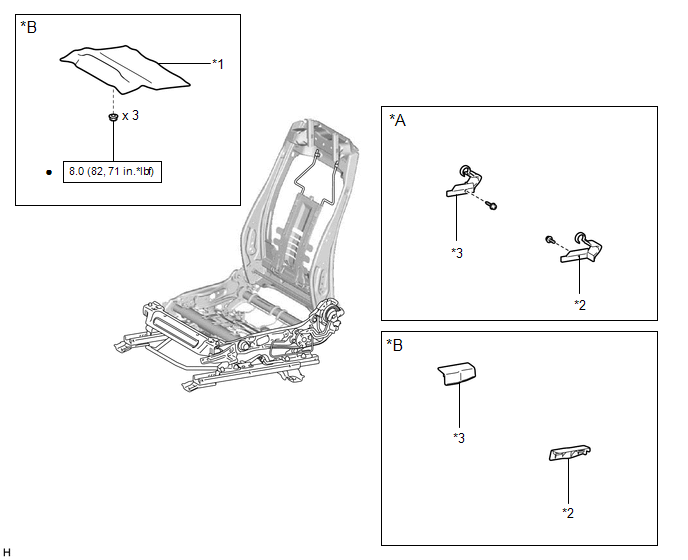

ILUSTRACIÓN

*1

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

*2

PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

*3

PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

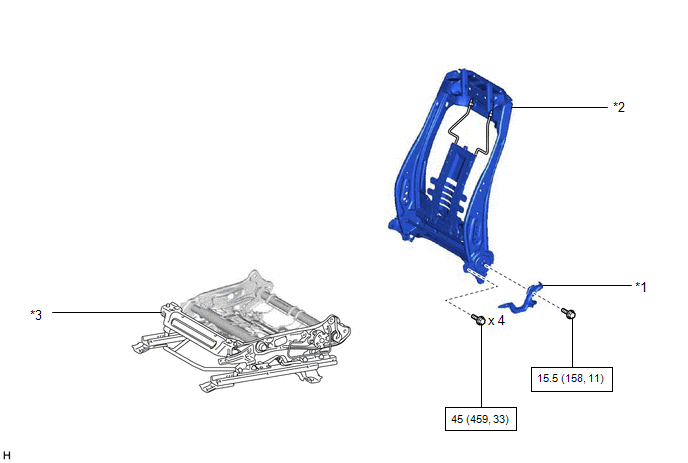

ILUSTRACIÓN

*1

PALANCA DE CONTROL DE RECLINADO

*2

CONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

CONJUNTO DEL MUELLE DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

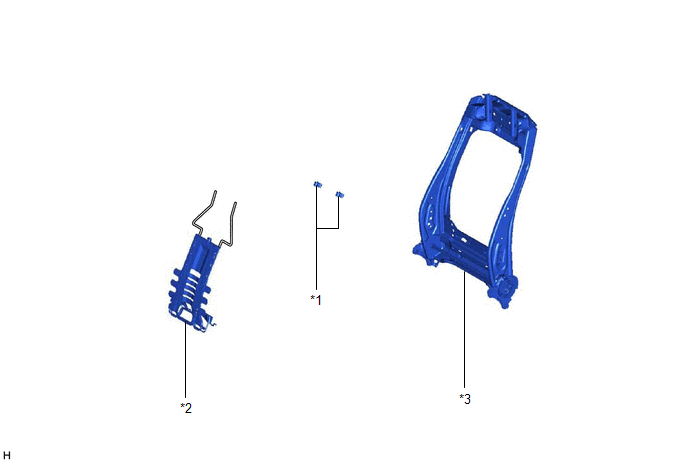

ILUSTRACIÓN

*1

GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

*2

CONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

*3

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO

-

-

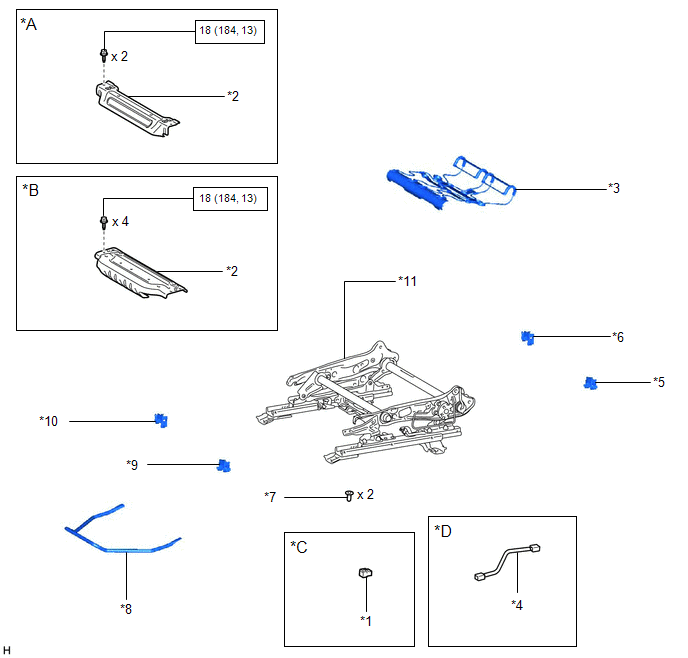

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*C

Sin sistema de calefacción de los asientos

*D

Con sistema de calefacción de los asientos

*1

ALOJAMIENTO DEL CONECTOR

*2

SUBCONJUNTO DEL PANEL DEL COJÍN DEL ASIENTO DELANTERO

*3

MUELLE DEL COJÍN DEL ASIENTO DELANTERO

*4

CABLE DEL ASIENTO DELANTERO

*5

CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO TRASERO N° 2

*6

CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO TRASERO

*7

TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

*8

PALANCA DE AJUSTE DEL CARRIL DEL ASIENTO

*9

CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO N° 3

*10

CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO N° 4

*11

SUBCONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

    Conjunto Del Asiento Delantero (fabricados Por Tmmc Con Asiento Manual)

    ExtracciÓn
