Toyota Corolla Manual de Taller: Interruptor Vsc Off

Componentes

COMPONENTES

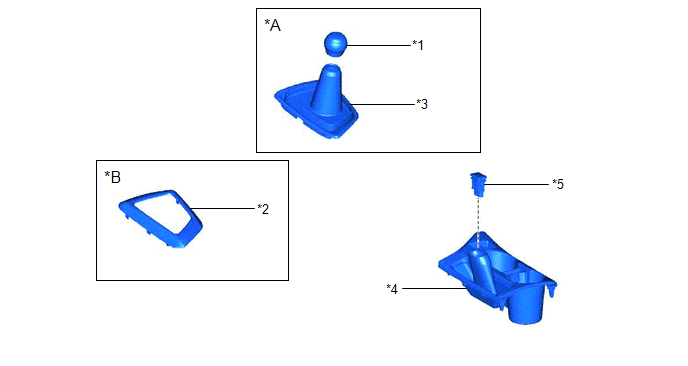

ILUSTRACIÓN

*A

Para transeje manual

*B

para CVT

*1

SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

*2

BISEL DEL ORIFICIO DEL CAMBIO

*3

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO

*4

SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

*5

INTERRUPTOR VSC OFF

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS (para transeje manual)

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO (para transeje manual)

Haga clic aquí

3. EXTRAIGA EL BISEL DEL ORIFICIO DEL CAMBIO (para CVT)

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

Haga clic aquí

5. EXTRAIGA EL INTERRUPTOR DE DESACTIVACIÓN VSC

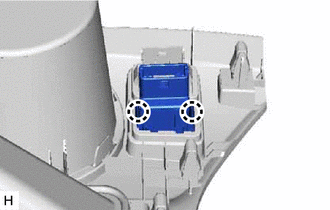

(a) Desenganche las 2 garras y extraiga el interruptor de desactivación VSC del subconjunto del panel superior de la consola.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR VSC OFF

(a) Asegúrese de que no hay holgura en las piezas de fijación y conexión del conector.

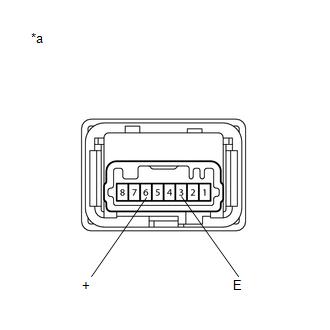

*a

Componente no conectado al mazo de cables

(Interruptor VSC OFF)

(b) Desconecte el conector del interruptor VSC OFF.

(c) Inspeccione tanto la funda del conector como el terminal en busca de signos de deformación o corrosión.

OK:

No hay deformación ni corrosión.

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

6 (+) - 3 (E)

Interruptor pulsado

Inferior a 1 Ω

6 (+) - 3 (E)

Interruptor sin pulsar

10 kΩ o superior

Si el resultado no es el especificado, reemplace el interruptor VSC OFF.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL INTERRUPTOR DE DESACTIVACIÓN VSC

(a) Enganche las 2 garras para instalar el interruptor de desactivación VSC al subconjunto del panel superior de la consola.

2. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

Haga clic aquí

3. COLOQUE EL BISEL DEL ORIFICIO DEL CAMBIO (para CVT)

Haga clic aquí

4. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE CAMBIO (para transeje manual)

Haga clic aquí

5. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS (para transeje manual)

Haga clic aquí

    InstalaciÓn

    RelÉ
