Toyota Corolla Manual de Taller: VÁlvula De Purga

Componentes

COMPONENTES

ILUSTRACIÓN

*1	TAPA DE LA CULATA N° 2	*2	VÁLVULA DE PURGA (VSV DE PURGA)
*3	MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE N° 1	*4	MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE N° 2
	Par especificado: N*m (kgf*cm, lbf*pi.)		No aplique lubricantes en las piezas roscadas

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

2. EXTRAIGA LA VÁLVULA DE PURGA (VSV DE PURGA)

(a) Deslice el clip y desconecte la manguera de alimentación de vapor de combustible n° 1 de la válvula de purga (VSV de purga).

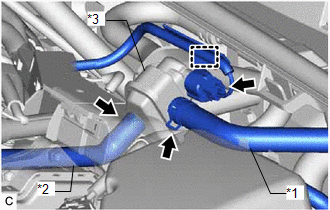

*1 Manguera de alimentación del vapor de combustible n° 1 *2 Manguera de alimentación del vapor de combustible n° 2 *3 Válvula de purga (VSV de purga)

(b) Desconecte la manguera de alimentación de vapor de combustible n° 2 de la válvula de purga (VSV de purga).

(c) Desconecte el conector de la válvula de purga (VSV de purga).

(d) Suelte la abrazadera del mazo de cables de la válvula de purga (VSV de purga).

(e) Extraiga el perno y desenganche el mazo de cables de la válvula de purga (VSV de purga).

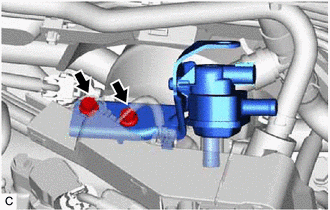

(f) Extraiga el perno y la válvula de purga (VSV de purga) del subconjunto de la tapa de la culata.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE LA VÁLVULA DE PURGA (VSV DE PURGA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Si el resultado no es el especificado, sustituya la válvula de purga (VSV de purga).

(b) Aplique tensión de la batería entre los terminales de la válvula de purga (VSV de purga) y compruebe que se producen los siguientes eventos cuando se introduce aire en la lumbrera (E). OK: Condición de medida Valor especificado Tensión de la batería aplicada entre los terminales 1 y 2 El aire fluye desde la lumbrera F No se aplica la tensión de la batería a los terminales 1 y 2 No fluye aire Si el resultado no es el especificado, sustituya la válvula de purga (VSV de purga).

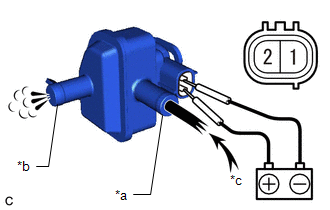

*a Lumbrera E *b Lumbrera F *c Aire

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE LA VÁLVULA DE PURGA (VSV DE PURGA)

(a) Instale la válvula de purga (VSV de purga) en el subconjunto de la tapa de la culata con el perno.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

AVISO:

Asegúrese de que no hay aceite en las roscas de los pernos.

(b) Enganche el mazo de cables en la válvula de purga (VSV de purga) con el perno.

Torque:

8.4 N·m {86 kgf·cm, 74 in·lbf}

(c) Enganche la abrazadera del mazo de cables en la válvula de purga (VSV de purga).

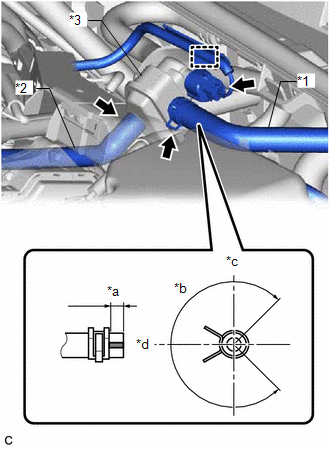

*1 Manguera de alimentación del vapor de combustible n° 1 *2 Manguera de alimentación del vapor de combustible n° 2 *3 Válvula de purga (VSV de purga) *a 2 a 7 mm (0.0787 a 0.276 pulg.) *b 270° *c Parte superior *d Marca de pintura

(d) Conecte el conector de la válvula de purga (VSV de purga).

(e) Conecte la manguera de alimentación de vapor de combustible n° 1 a la válvula de purga (VSV de purga) y deslice el clip para fijarla.

OBSERVACIÓN:

Enganche el clip en la zona que se muestra en la ilustración.

(f) Conecte la manguera de alimentación de vapor de combustible n° 2 a la válvula de purga (VSV de purga).

2. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí
