Toyota Corolla Manual de Taller: Termostato

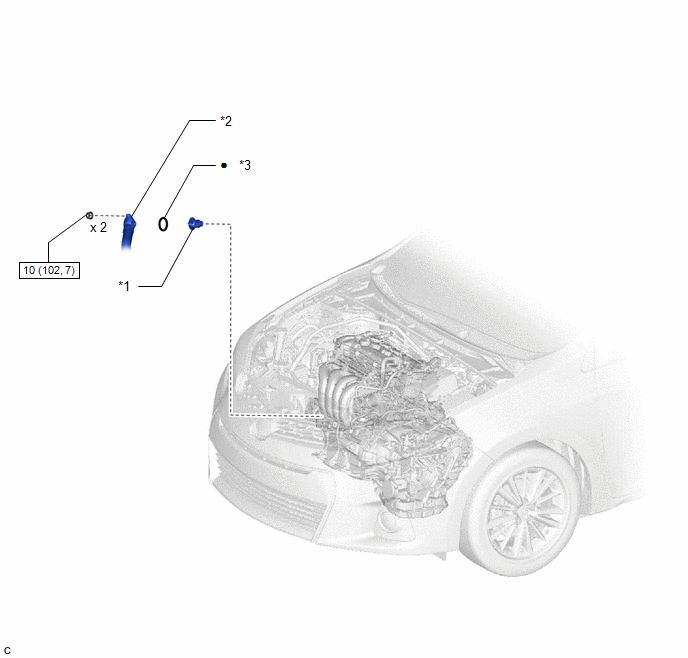

Componentes

COMPONENTES

ILUSTRACIÓN

*1

TERMOSTATO

*2

ENTRADA DE AGUA

*3

JUNTA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. VACÍE EL REFRIGERANTE DEL MOTOR

Haga clic aquí

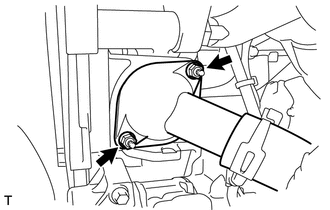

2. EXTRAIGA LA ENTRADA DE AGUA

(a) Quite las 2 tuercas y extraiga la entrada de agua.

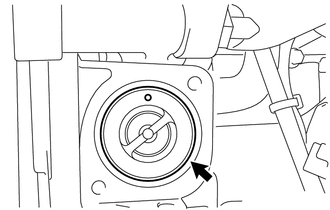

3. EXTRAIGA EL TERMOSTATO

(a) Extraiga el termostato.

(b) Extraiga la junta del termostato.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL TERMOSTATO

OBSERVACIÓN:

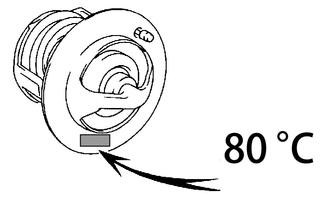

La temperatura de apertura de la válvula está grabada en el termostato.

(a) Sumerja el termostato en agua y caliente gradualmente el agua.

(b) Asegúrese de que la válvula del termostato se abre a la temperatura especificada.

Temperatura estándar de apertura de la válvula:

78 a 82°C (172 a 180°F)

Si la válvula no se abre como se especifica, reemplace el termostato.

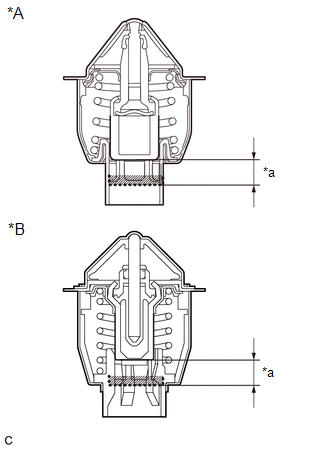

(c) Mida el levantamiento de la válvula.

Carrera estándar de la válvula:

Elemento

Estado

Valor especificado

Tipo A

93°C (199°F)

10 mm (0.394 pulg.) o más

Tipo B

95°C (203°F)

10 mm (0.394 pulg.) a 14 mm (0.551 pulg.)

Si el levantamiento de la válvula no es el especificado, reemplace el termostato.

*A

Para el tipo A

*B

Para el tipo B

*a

Levantamiento de la válvula

(d) Asegúrese de que la válvula esté completamente cerrada cuando el termostato esté a baja temperatura (por debajo de 75°C (167°F)).

Si no está cerrada por completo, reemplace el termostato.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL TERMOSTATO

(a) Coloque una junta nueva en el termostato.

(b) Instale el termostato en el alojamiento de la entrada de agua.

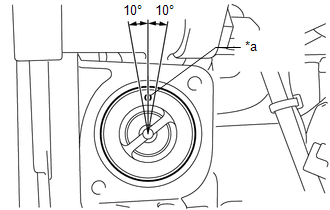

AVISO:

La válvula de vaivén puede fijarse con un ángulo máximo de 10° a cada lado de la posición especificada.

*a

Válvula de vaivén

2. INSTALE LA ENTRADA DE AGUA

(a) Instale la entrada de agua con las 2 tuercas.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

3. AÑADA REFRIGERANTE DEL MOTOR

Haga clic aquí

4. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí
