Toyota Corolla Manual de Taller: Componentes

COMPONENTES

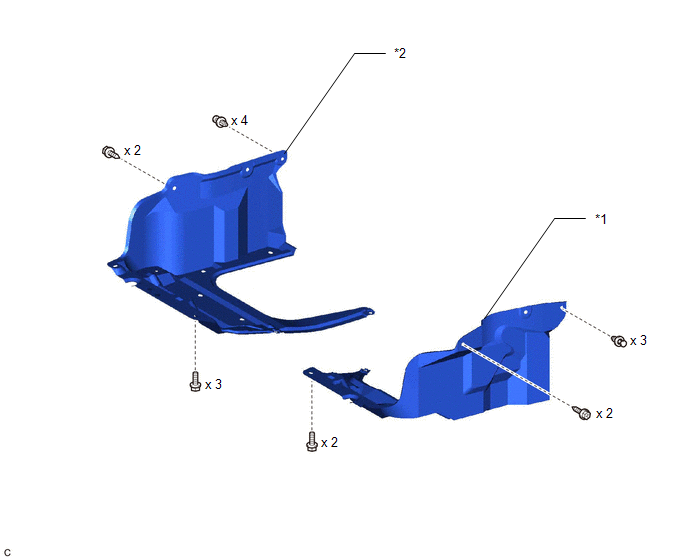

ILUSTRACIÓN

*1

CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

*2

CUBIERTA INFERIOR DERECHA DEL MOTOR

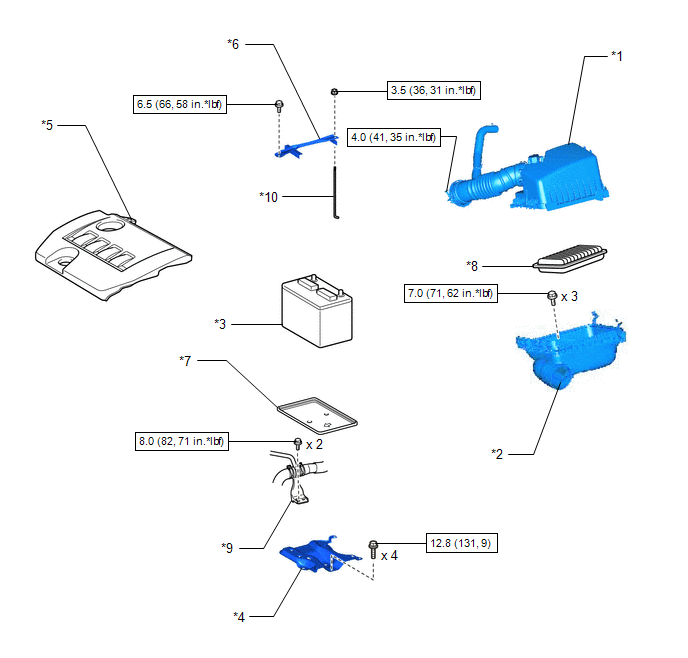

ILUSTRACIÓN

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

BATERÍA

*4

SOPORTE DE LA BATERÍA

*5

TAPA DE LA CULATA N° 2

*6

SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

*7

BANDEJA DE LA BATERÍA

*8

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

*9

TUBO DEL RADIADOR

*10

PERNO DE LA ABRAZADERA DE LA BATERÍA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

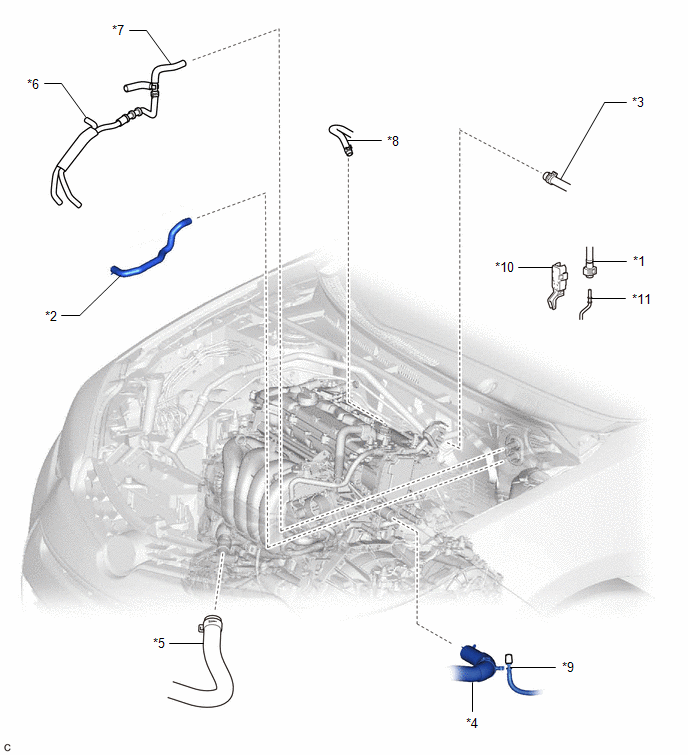

ILUSTRACIÓN

*1

SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

*2

MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCIÓN

*3

MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE N° 1

*4

MANGUERA DEL RADIADOR N° 1

*5

MANGUERA DEL RADIADOR N° 2

*6

CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA

*7

MANGUERA DE SALIDA DE AGUA DE LA CALEFACCIÓN

*8

UNIÓN A LA MANGUERA DEL TUBO DEL CONECTOR

*9

MANGUERA DEL TAPÓN DEL RESPIRADERO

*10

ABRAZADERA DEL TUBO DE COMBUSTIBLE N° 1

*11

TUBO DE COMBUSTIBLE

-

-

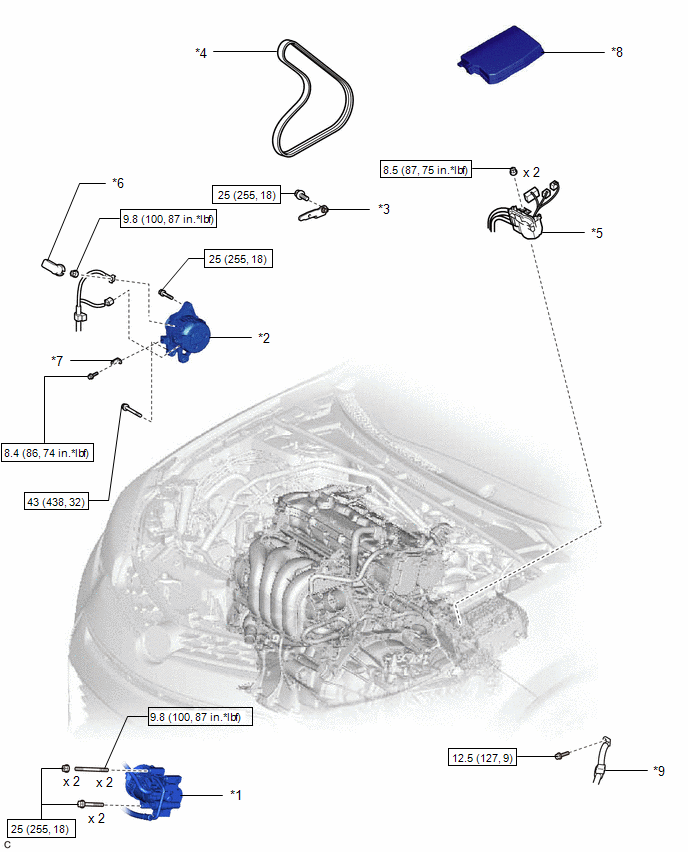

ILUSTRACIÓN

*1

CONJUNTO DEL COMPRESOR CON POLEA

*2

CONJUNTO DEL GENERADOR

*3

SOPORTE DEL GENERADOR N° 2

*4

CORREA TRAPEZOIDAL RANURADA

*5

MAZO DE CABLES

*6

TAPA DEL TERMINAL

*7

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*8

CUBIERTA DEL BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

*9

CABLE DEL MOTOR N° 3

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

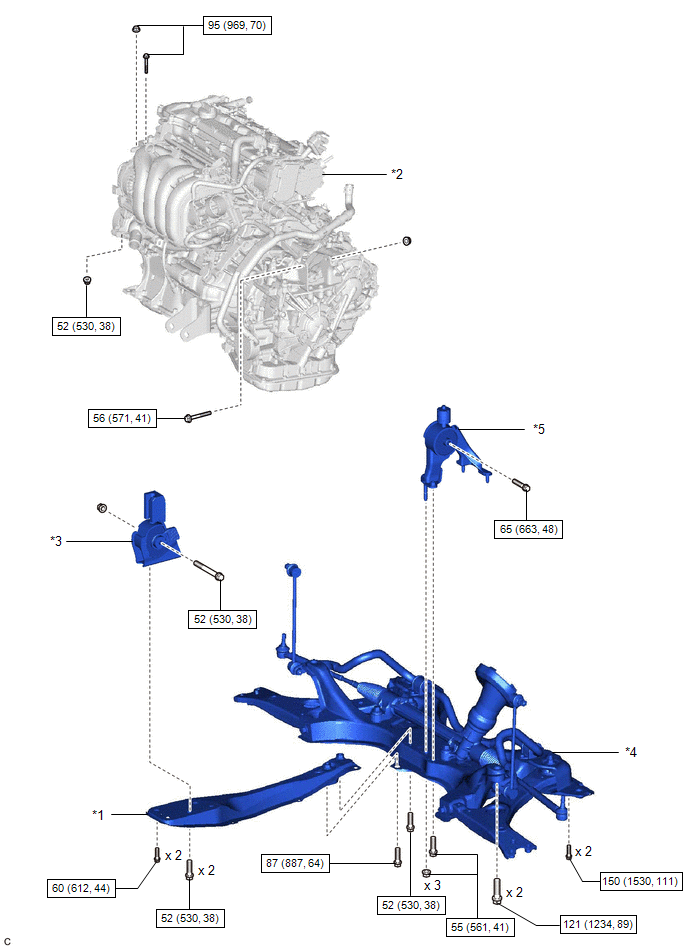

ILUSTRACIÓN

*1

SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

*2

CONJUNTO DEL MOTOR CON TRANSEJE

*3

AISLANTE DE MONTAJE DELANTERO DEL MOTOR

*4

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

*5

AISLANTE DE MONTAJE TRASERO DEL MOTOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

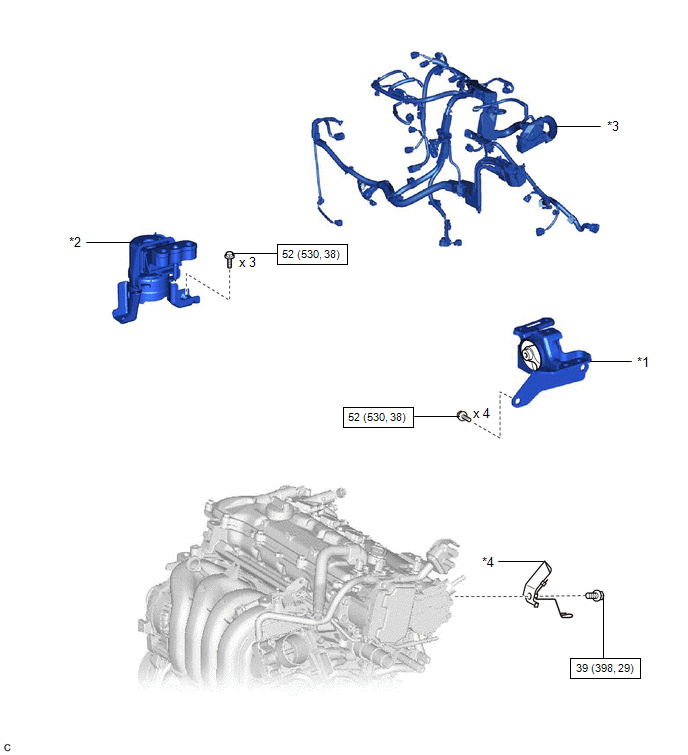

ILUSTRACIÓN

*1

AISLANTE DE MONTAJE IZQUIERDO DEL MOTOR

*2

SUBCONJUNTO DERECHO DEL AISLANTE DE MONTAJE DEL MOTOR

*3

CABLE DEL MOTOR

*4

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

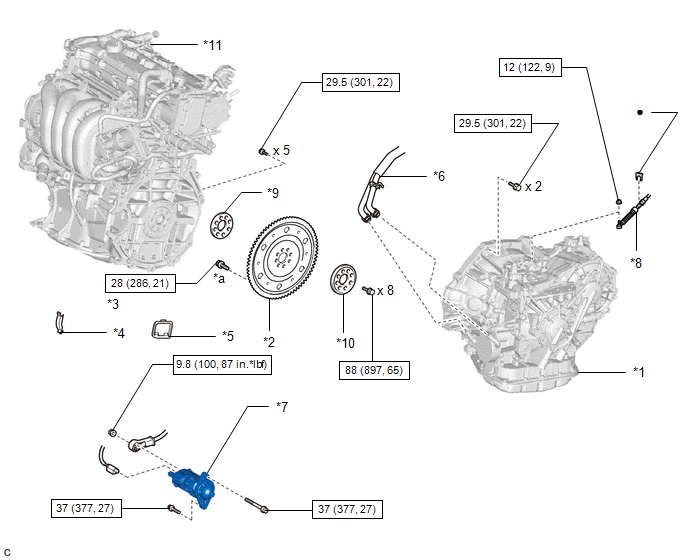

ILUSTRACIÓN

*1

CONJUNTO DEL TRANSEJE VARIABLE CONTINUO

*2

SUBCONJUNTO DE LA PLACA IMPULSORA Y LA CORONA DENTADA

*3

PERNO DE FIJACIÓN DEL CONJUNTO DEL CONVERTIDOR DE PAR Y LA PLACA IMPULSORA

*4

CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

*5

CUBIERTA INFERIOR DEL ALOJAMIENTO DEL VOLANTE

*6

MANGUERA DE DERIVACIÓN DE AGUA N° 5

*7

CONJUNTO DEL MOTOR DE ARRANQUE

*8

CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

*9

SEPARADOR DELANTERO DE LA PLACA IMPULSORA

*10

SEPARADOR TRASERO DE LA PLACA IMPULSORA

*11

CONJUNTO DEL MOTOR

-

-

*a

NEGRO: x 1

PLATA: x 5

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Pieza prerrecubierta

-

-
