Toyota Corolla Manual de Taller: Conjunto Del Indicador Luminoso De Seguridad

Componentes

COMPONENTES

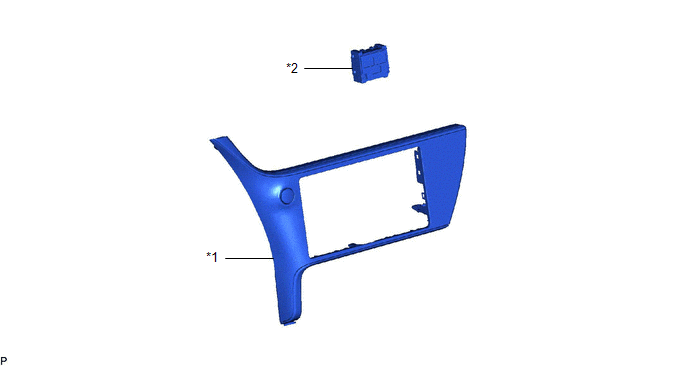

ILUSTRACIÓN

*1

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

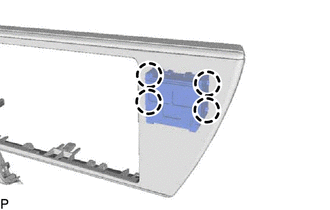

(a) Desenganche las 4 garras y extraiga el indicador luminoso de seguridad (conjunto de las luces testigo).

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

(a) Sin advertencia del cinturón de seguridad del asiento trasero:

(1) Aplique tensión de la batería al conector como se indica en la siguiente tabla.

OK:

Conexión

Resultado

Terminal positivo de la batería (+) → Terminal 5

Terminal negativo de la batería (-) → Terminal 4

Se enciende el indicador luminoso de seguridad.

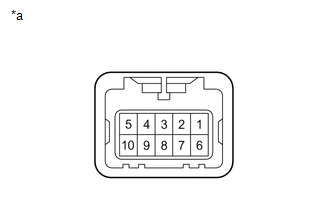

*a

Componente no conectado al mazo de cables

(Indicador luminoso de seguridad (Conjunto de luces testigo))

(b) Con advertencia del cinturón de seguridad del asiento trasero:

(1) Aplique tensión de la batería al conector como se indica en la siguiente tabla.

OK:

Conexión

Resultado

Terminal positivo de la batería (+) → Terminal 8

Terminal negativo de la batería (-) → Terminal 6

Se enciende el indicador luminoso de seguridad.

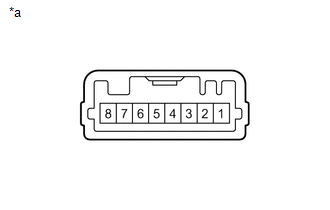

*a

Componente no conectado al mazo de cables

(Indicador luminoso de seguridad (Conjunto de luces testigo))

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

(a) Enganche las 4 garras para instalar el indicador luminoso de seguridad (conjunto de las luces testigo).

2. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí
