MONTAJE

PROCEDIMIENTO

1. INSTALE LA VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE

(a) Recubra la válvula de descarga de la bomba de aceite y su orificio con aceite de motor.

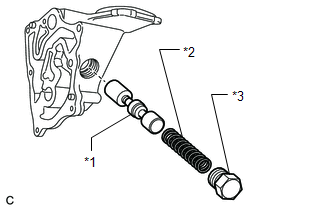

*1 Válvula de descarga de la bomba de aceite *2 Muelle de la válvula de descarga de la bomba de aceite *3 Tapón de la válvula de descarga de la bomba de aceite

(b) Introduzca la válvula de descarga de la bomba de aceite y el muelle de la válvula de seguridad de la bomba de aceite en el orificio del cuerpo de la bomba.

(c) Utilice una llave de cubo de 22 mm para instalar el tapón de la válvula de descarga de la bomba de aceite.

Torque:

37 N·m {377 kgf·cm, 27 ft·lbf}

2. INSTALE EL JUEGO DEL ROTOR DE LA BOMBA DE ACEITE

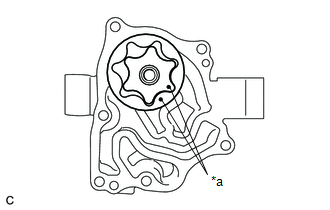

(a) Recubra el rotor impulsor de la bomba de aceite y el rotor impulsado de la bomba de aceite con aceite de motor, y colóquelos en el cuerpo de la bomba de aceite con las marcas orientadas hacia el lado del subconjunto de la cubierta de la bomba de aceite.

*a Marca

3. INSTALE EL SUBCONJUNTO DE LA TAPA DE LA BOMBA DE ACEITE

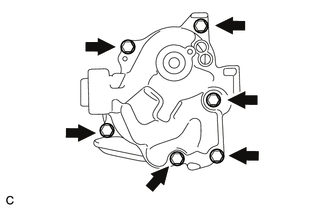

(a) Instale el subconjunto de la tapa de la bomba de aceite con los 6 pernos. Torque: 8.8 N·m {90 kgf·cm, 78 in·lbf}
