Toyota Corolla Manual de Taller: InspecciÓn

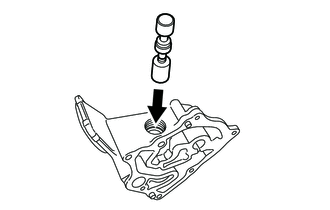

(a) Engrase la válvula de descarga de la bomba de aceite con aceite de motor y compruebe si encaja sin dificultad en su orificio.

Si no, cambie la válvula de descarga. Si es necesario, reemplace el conjunto de la bomba de aceite.

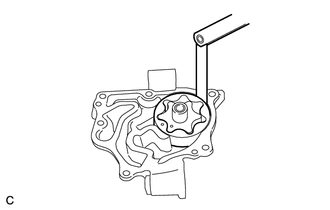

(1) Mida con una galga de espesores la holgura entre el rotor impulsor de la bomba de aceite y las puntas del rotor impulsado de la bomba de aceite.

Holgura estándar entre puntas:

0.08 a 0.16 mm (0.00315 a 0.00630 pulg.)

Holgura máxima entre puntas:

0.35 mm (0.0138 pulg.)

Si la holgura entre las puntas excede el valor máximo, sustituya el conjunto de la bomba de aceite.

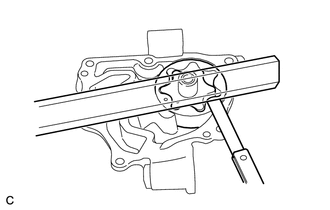

(1) Utilice una galga de espesores y una regla de precisión para medir la holgura entre el rotor impulsor de la bomba de aceite, el rotor impulsado de la bomba de aceite y la regla de precisión.

Holgura lateral estándar:

0.085 a 0.135 mm (0.00335 a 0.00531 pulg.)

Holgura lateral máxima:

0.16 mm (0.00630 pulg.)

Si la holgura lateral excede el valor máximo, sustituya el conjunto de la bomba de aceite.

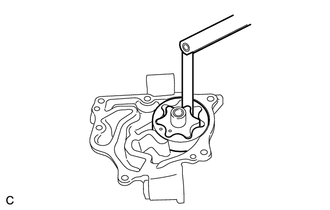

(1) Mida la holgura entre el cuerpo de la bomba de aceite y el rotor impulsado de la bomba de aceite con una galga de espesores.

Holgura estándar del cuerpo:

0.12 a 0.19 mm (0.00472 a 0.00748 pulg.)

Holgura máxima del cuerpo:

0.325 mm (0.0128 pulg.)

Si la holgura del cuerpo excede el valor máximo, sustituya el conjunto de la bomba de aceite.
