Toyota Corolla Manual de Taller: Diagrama Del Sistema

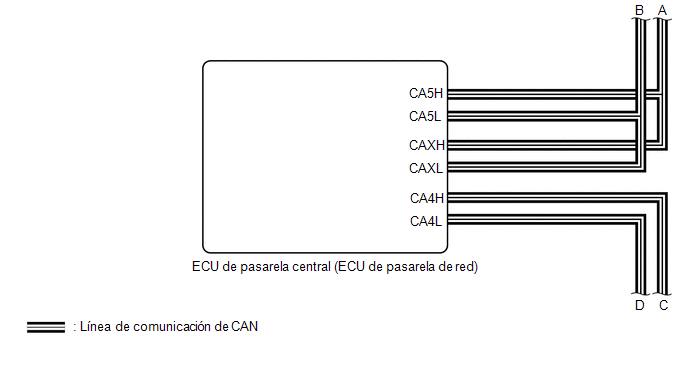

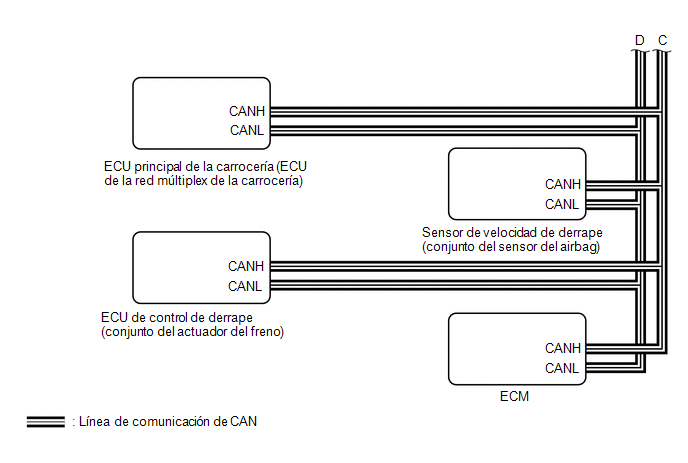

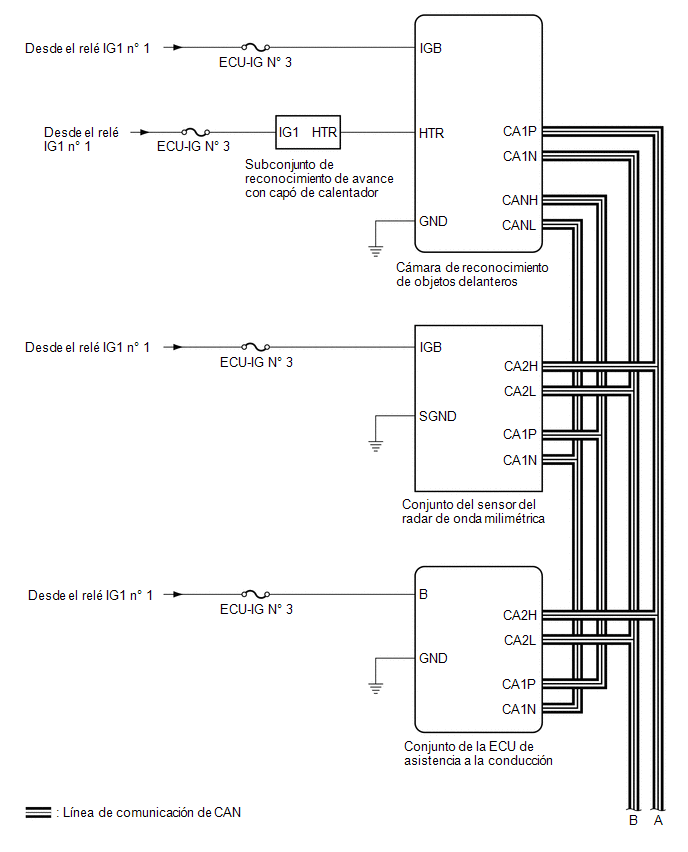

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Emisor

Receptor

Señal

Tubería

Cámara de reconocimiento de objetos delanteros

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal de control automático de las luces de carretera

CAN

Conjunto de la ECU de asistencia a la conducción

Cámara de reconocimiento de objetos delanteros

Señal de información de control de PCS

CAN

ECM

Cámara de reconocimiento de objetos delanteros

  • Señal de posición de la palanca de cambios (P, R, N, D)
  • Señal de información del tipo de motor
  • Información sobre la especificación del vehículo (Información 2WD/4WD, información convencional/híbrido)
  • Señal de control del sistema de control de la velocidad de crucero

CAN

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Cámara de reconocimiento de objetos delanteros

Información de especificación del vehículo (destino)

CAN

ECU de control de derrape (conjunto del actuador del freno)

Cámara de reconocimiento de objetos delanteros

  • Señal de velocidad del vehículo
  • Señal del interruptor de las luces de freno
  • Señal de avería de punto cero del sensor de velocidad de derrape del vehículo
  • Señal de funcionamiento del sistema de control de estabilidad del vehículo
  • Señal de avería del sistema de control de estabilidad del vehículo

CAN

Sensor de velocidad de derrape (conjunto del sensor del airbag)

Cámara de reconocimiento de objetos delanteros

Señal del sensor de velocidad de derrape del vehículo

CAN
