Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

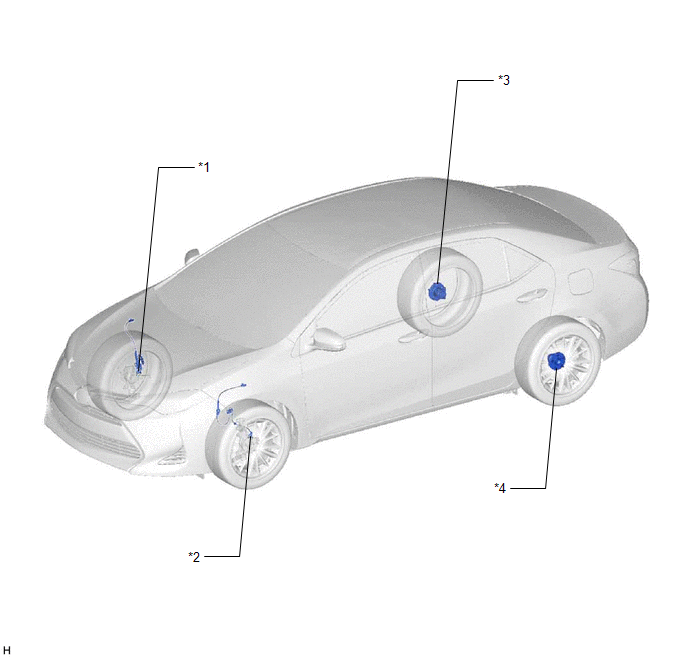

ILUSTRACIÓN

*1

SENSOR DE VELOCIDAD DELANTERO DERECHO

*2

SENSOR DE VELOCIDAD DELANTERO IZQUIERDO

*3

CONJUNTO DEL CUBO Y COJINETE DERECHO DEL EJE TRASERO

- SENSOR DE VELOCIDAD TRASERO DERECHO

*4

CONJUNTO DEL CUBO Y COJINETE IZQUIERDO DEL EJE TRASERO

- SENSOR DE VELOCIDAD TRASERO IZQUIERDO

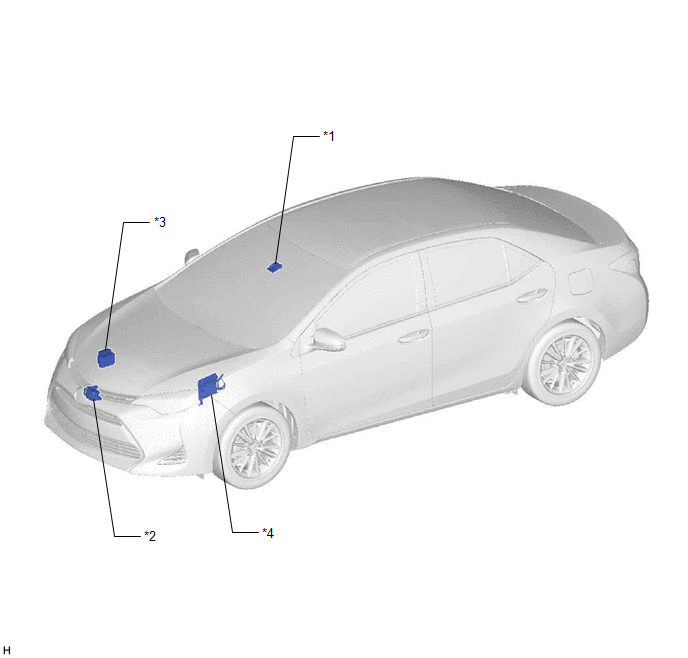

ILUSTRACIÓN

*1

CÁMARA DE RECONOCIMIENTO DE AVANCE

*2

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

*3

CONJUNTO DEL ACTUADOR DEL FRENO

- ECU DE CONTROL DE DERRAPE

*4

ECM

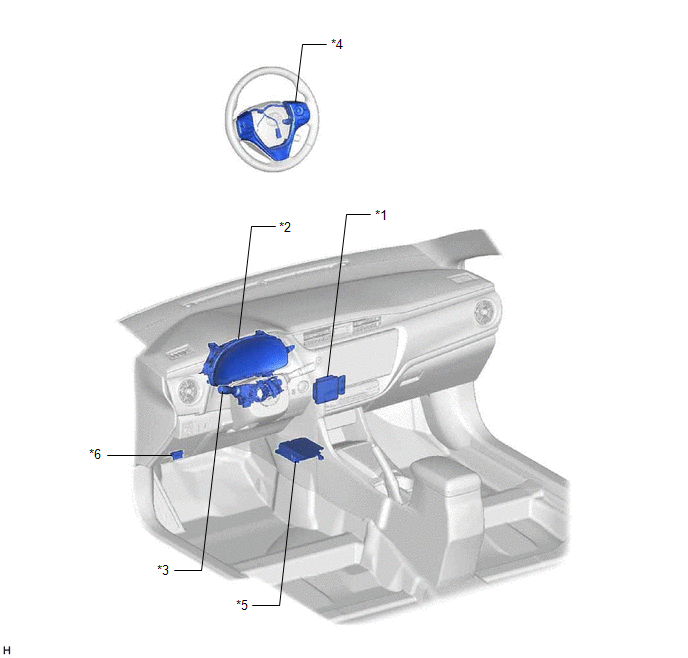

ILUSTRACIÓN

*1

CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

*2

CONJUNTO DEL JUEGO DE INSTRUMENTOS

- PANTALLA DE INFORMACIÓN MÚLTIPLE

- INDICADOR DE AVISO DE CAMBIO INVOLUNTARIO DE CARRIL

- AVISADOR ACÚSTICO DE AVISO DE CAMBIO INVOLUNTARIO DE CARRIL

*3

CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS

- INTERRUPTOR DE LOS INTERMITENTES

*4

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

- INTERRUPTOR PRINCIPAL DEL AVISO DE CAMBIO INVOLUNTARIO DE CARRIL

- INTERRUPTOR DE FUNCIÓN (INTERRUPTOR DE PERSONALIZACIÓN)

*5

CONJUNTO DEL SENSOR DEL AIRBAG

- SENSOR DE VELOCIDAD DE DERRAPE

- SENSOR G

*6

DLC3

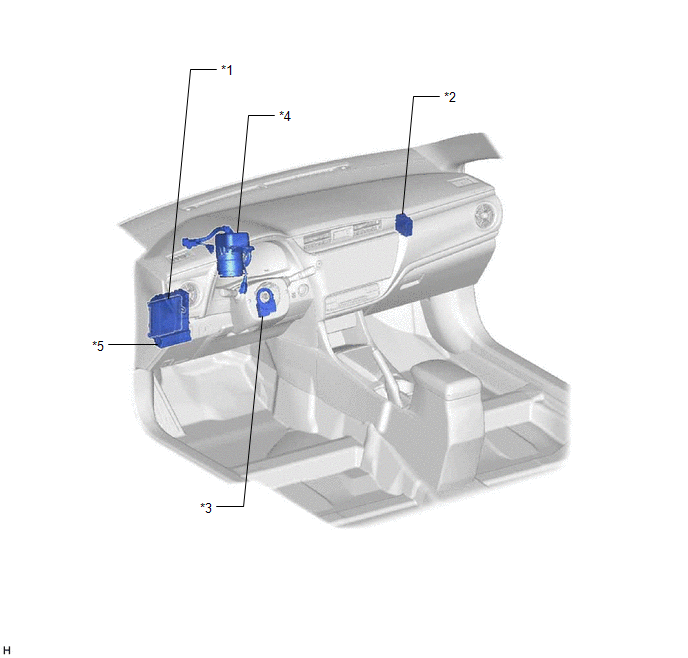

ILUSTRACIÓN

*1

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*2

ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

*3

SENSOR DE DIRECCIÓN

*4

CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ECU-IG N° 3

-

-
