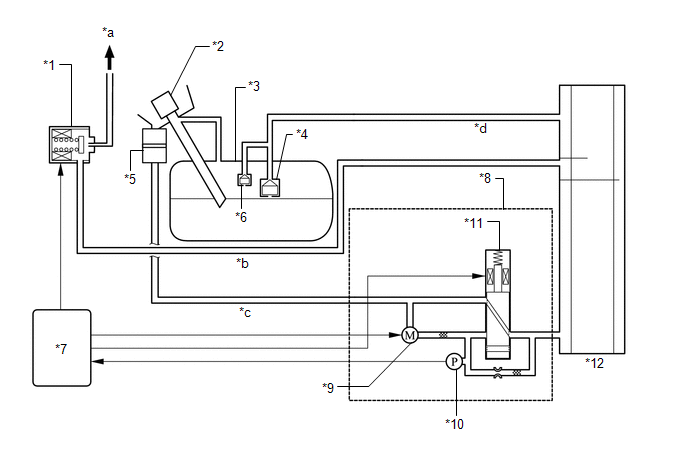

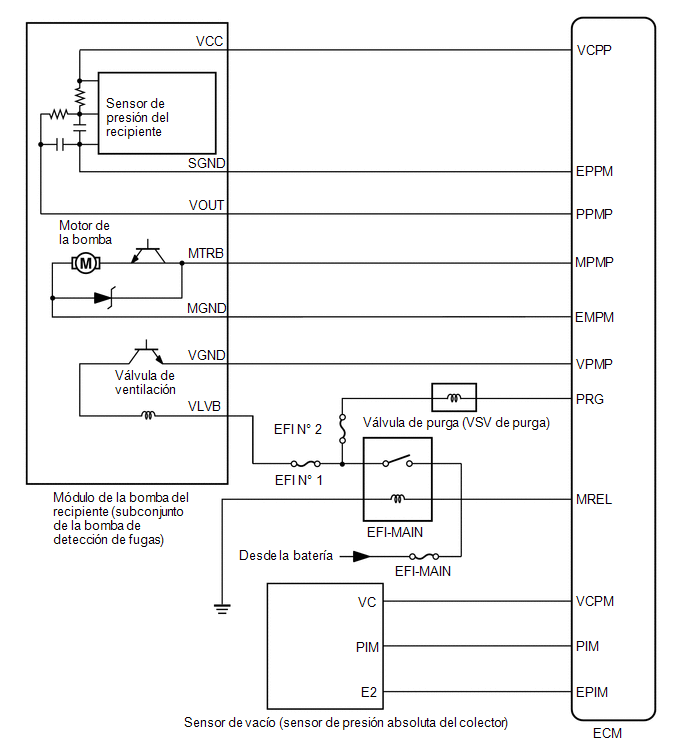

DIAGRAMA DEL SISTEMA

*1

Válvula de purga (VSV de purga)

*2

Conjunto del tapón del depósito de combustible

*3

Conjunto del depósito de combustible

*4

Válvula de retención de llenado de combustible

*5

Filtro del recipiente

*6

Válvula de corte de combustible

*7

ECM

*8

Módulo de la bomba del recipiente (subconjunto de la bomba de detección de fugas)

*9

Motor de la bomba

*10

Sensor de presión del recipiente

*11

Válvula de ventilación

*12

Recipiente (conjunto del recipiente de carbón)

*a

Al colector de admisión

*b

Tubería de purga

*c

Tubería de aire

*d

Tubería de ventilación
