UBICACIÓN DE LAS PIEZAS

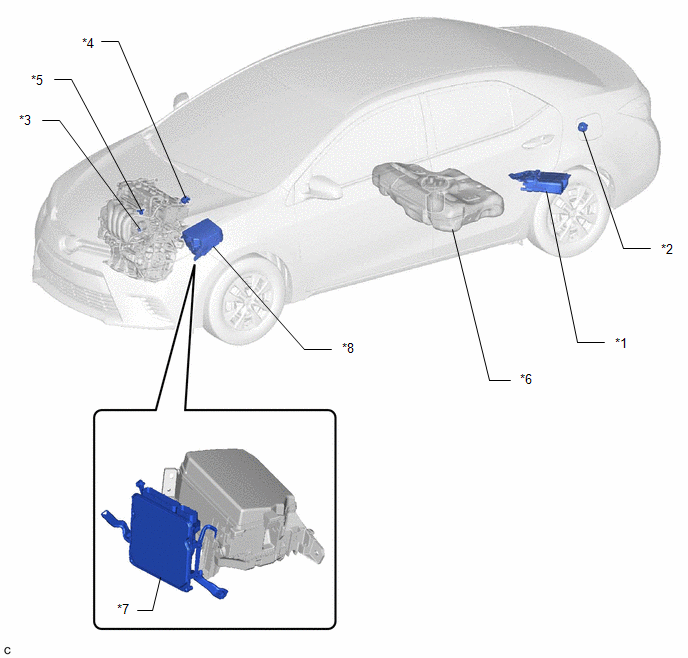

ILUSTRACIÓN

*1

RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBÓN)

*2

CONJUNTO DEL TAPÓN DEL DEPÓSITO DE COMBUSTIBLE

*3

VÁLVULA DE PCV (SUBCONJUNTO DE LA VÁLVULA DE VENTILACIÓN)

*4

VÁLVULA DE PURGA (VSV DE PURGA)

*5

SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

*6

CONJUNTO DEL DEPÓSITO DE COMBUSTIBLE

*7

ECM

*8

CONJUNTO DEL BLOQUE DE RELÉS Y EL BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- RELÉ EFI MAIN

- FUSIBLE EFI MAIN

- FUSIBLE EFI N° 1

- FUSIBLE EFI N° 2
    Sistema De Control De Emisiones
