Toyota Corolla Manual de Taller: Diagrama Del Sistema

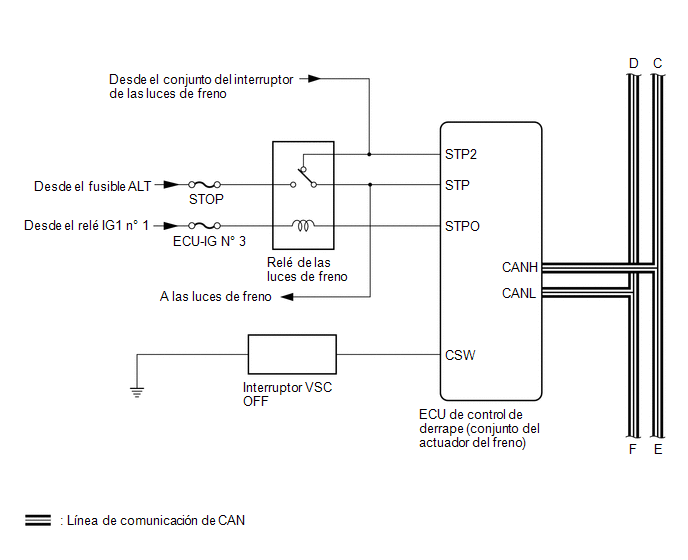

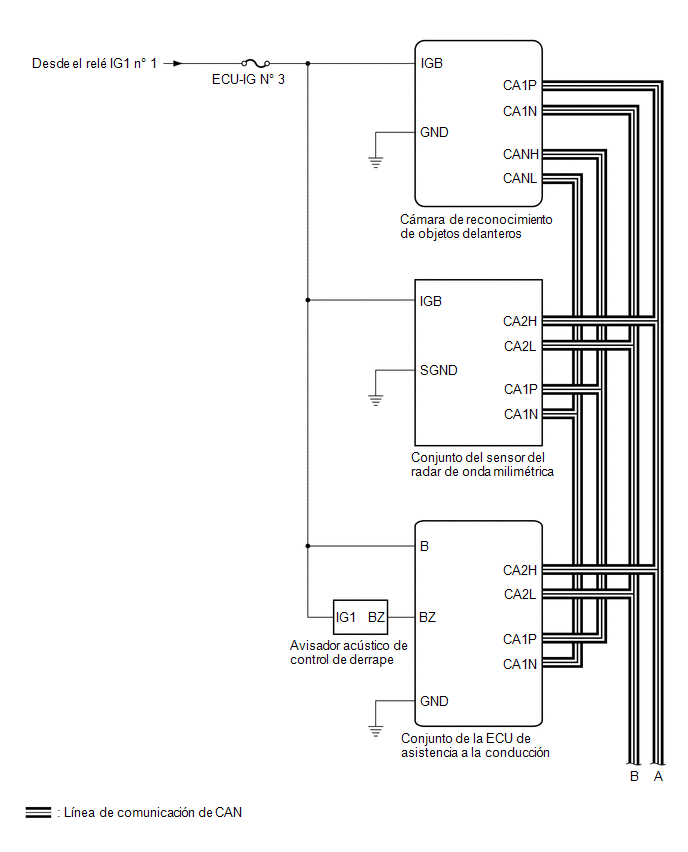

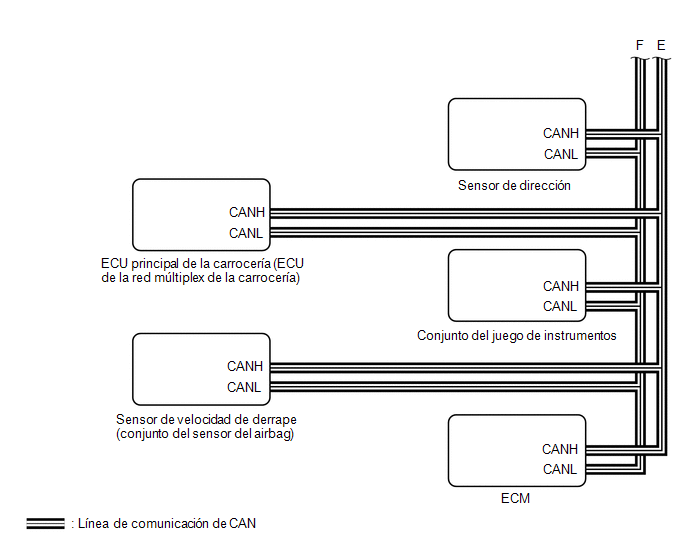

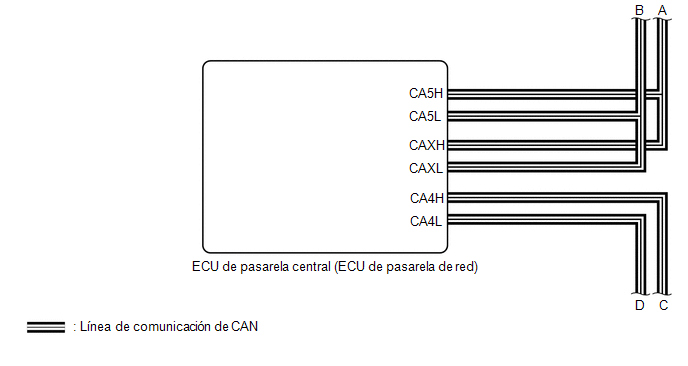

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Emisor

Receptor

Señal

Tubería

Conjunto de la ECU de asistencia a la conducción

ECU de control de derrape (conjunto del actuador del freno)

  • Señal de espera de asistencia al freno
  • Señal de funcionamiento del freno anticolisión

CAN

Conjunto de la ECU de asistencia a la conducción

Conjunto del juego de instrumentos

  • Señal de avería del sistema anticolisión
  • Señal de advertencia de la distancia del sistema anticolisión
  • Señal de advertencia
  • Señal de cancelación del sistema anticolisión

CAN

Conjunto de la ECU de asistencia a la conducción

Cámara de reconocimiento de objetos delanteros

  • Señal de advertencia anticolisión
  • Señal de funcionamiento del freno anticolisión

CAN

ECU de control de derrape (conjunto del actuador del freno)

Conjunto del juego de instrumentos

  • Señal de velocidad del vehículo
  • Señal del interruptor de las luces de freno
  • Señal del sensor de velocidad de derrape del vehículo
  • Señal de funcionamiento del sistema de control de estabilidad del vehículo
  • Señal de avería del sistema de control de estabilidad del vehículo

CAN

ECU de control de derrape (conjunto del actuador del freno)

Cámara de reconocimiento de objetos delanteros

  • Señal de velocidad del vehículo
  • Señal del sensor de velocidad de derrape del vehículo

CAN

Sensor de velocidad de derrape (conjunto del sensor del airbag)

Conjunto de la ECU de asistencia a la conducción

  • Señal del sensor de velocidad de derrape del vehículo
  • Señal de avería del sensor de velocidad de derrape

CAN

Sensor de velocidad de derrape (conjunto del sensor del airbag)

Cámara de reconocimiento de objetos delanteros

Señal del sensor de velocidad de derrape del vehículo

CAN

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Conjunto de la ECU de asistencia a la conducción

Información de especificación del vehículo (destino)

CAN

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Cámara de reconocimiento de objetos delanteros

Información de especificación del vehículo (destino)

CAN

Sensor de dirección

Conjunto de la ECU de asistencia a la conducción

  • Señal del sensor del ángulo de dirección
  • Señal de avería en el sensor del ángulo de dirección

CAN

Sensor de dirección

Cámara de reconocimiento de objetos delanteros

Señal de avería en el sensor del ángulo de dirección

CAN

ECM

Conjunto de la ECU de asistencia a la conducción

  • Señal de posición del cambio (D y R)
  • Señal de información del tipo de motor
  • Información de especificación del vehículo (información 2WD/4WD)
  • Señal de avería en el sistema SFI

CAN

Conjunto del sensor del radar de onda milimétrica

Conjunto de la ECU de asistencia a la conducción

  • Señal de reconocimiento de obstáculos delanteros
  • Señal de distancia
  • Señal de velocidad relativa
  • Señal de avería del conjunto del sensor del radar de onda milimétrica

CAN

Cámara de reconocimiento de objetos delanteros

Conjunto de la ECU de asistencia a la conducción

  • Señal de reconocimiento de obstáculos delanteros
  • Señal de distancia
  • Señal de avería de la cámara de reconocimiento delantera

CAN
