Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL CUERPO DE LA MARIPOSA

Haga clic aquí

2. RETIRE EL SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

Haga clic aquí

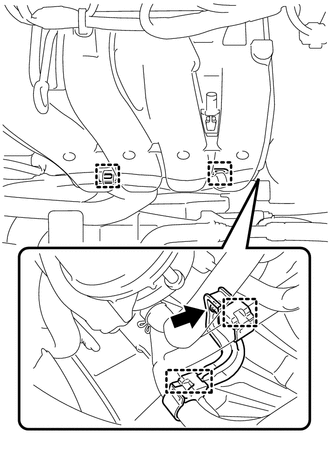

3. EXTRAIGA EL SOPORTE DEL SENSOR DE VACÍO

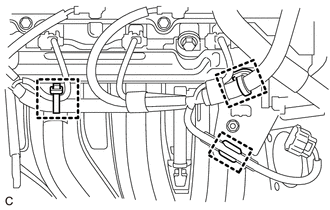

(a) Suelte la abrazadera del mazo de cables del colector de admisión.

(b) Desconecte las 2 abrazaderas del mazo de cables del soporte del sensor de vacío.

(c) Desconecte el conjunto de la manguera de aire n° 1 del colector de admisión.

(d) Extraiga la junta de la cubierta del motor y el soporte del sensor de vacío del colector de admisión.

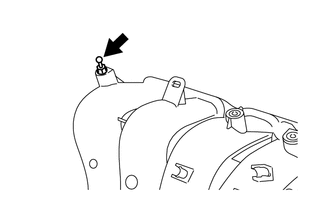

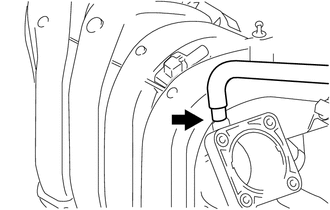

4. DESCONECTE LA MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE N° 1

(a) Desconecte la manguera de alimentación de vapor de combustible n° 1 del colector de admisión.

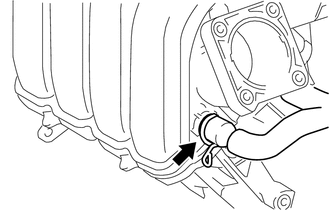

5. DESCONECTE LA MANGUERA DE VENTILACIÓN N° 1

(a) Deslice el clip y desconecte la manguera de ventilación n° 1 del colector de admisión.

6. EXTRAIGA EL COLECTOR DE ADMISIÓN

(a) Desenganche las 4 abrazaderas del mazo de cables.

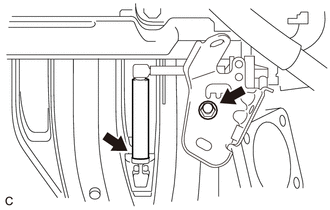

(b) Quite el perno y el soporte de la abrazadera del mazo de cables.

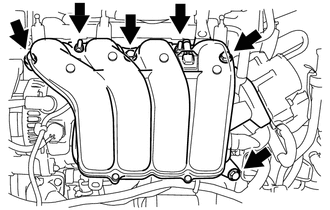

(c) Quite los 4 pernos, las 2 tuercas, el colector de admisión y el puntal del colector de admisión.

OBSERVACIÓN:

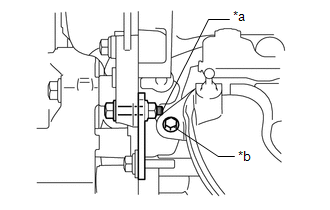

Si no se puede extraer el perno de fijación del colector de admisión porque el extremo del perno de fijación del soporte del generador n° 2 está en el fondo, retire la correa trapezoidal ranurada en primer lugar.

*a

Extremo del perno de fijación del soporte del generador n° 2

*b

Perno de fijación del colector de admisión

Haga clic aquí

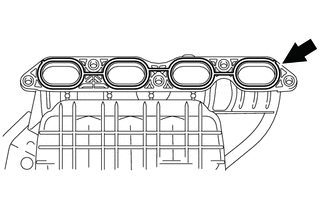

(d) Extraiga la junta de la cubierta del motor del colector de admisión.

7. EXTRAIGA EL COLECTOR DE ADMISIÓN N° 1 ORIENTADO HACIA LA JUNTA DE LA CULATA

(a) Extraiga el colector de admisión n° 1 a la junta de culata del colector de admisión.

8. QUITE EL ESPÁRRAGO PRISIONERO (con espárrago prisionero)

OBSERVACIÓN:

Si el espárrago prisionero está deformado o las roscas dañadas, reemplácelo.

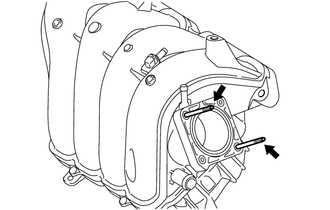

(a) Extraiga los 2 espárragos prisioneros del colector de admisión con una llave "TORX" E6.

    Componentes

    InstalaciÓn
