Toyota Corolla Manual de Taller: Componentes

COMPONENTES

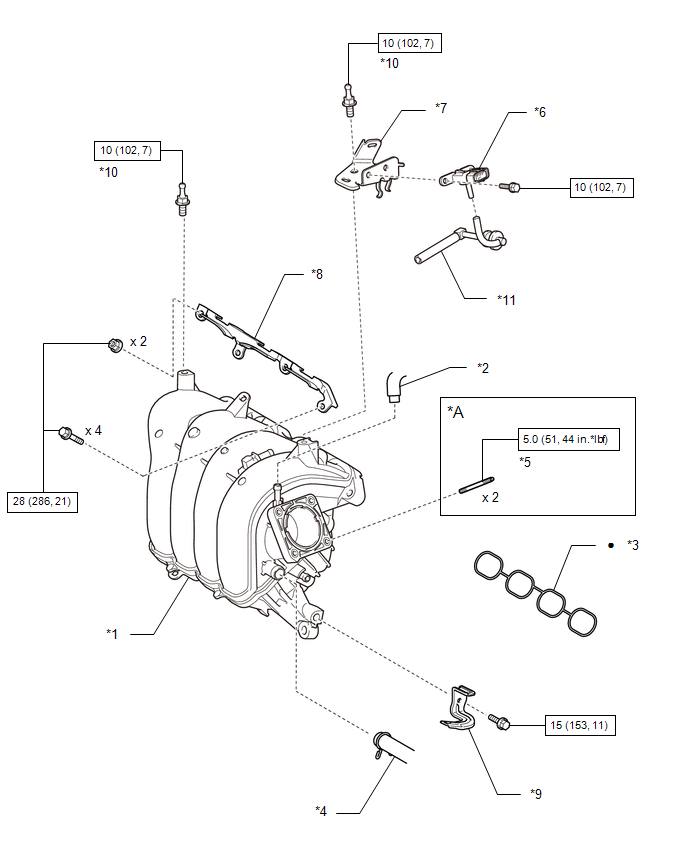

ILUSTRACIÓN

*A

Con espárrago prisionero

-

-

*1

COLECTOR DE ADMISIÓN

*2

MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE N° 1

*3

COLECTOR DE ADMISIÓN A LA JUNTA DE CULATA N° 1

*4

MANGUERA DE VENTILACIÓN N° 1

*5

ESPÁRRAGO PRISIONERO

*6

SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

*7

SOPORTE DEL SENSOR DE VACÍO

*8

PUNTAL DEL COLECTOR DE ADMISIÓN

*9

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*10

JUNTA DE LA CUBIERTA DEL MOTOR

*11

CONJUNTO DE LA MANGUERA DE AIRE N° 1

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

    Colector De AdmisiÓn

    ExtracciÓn
