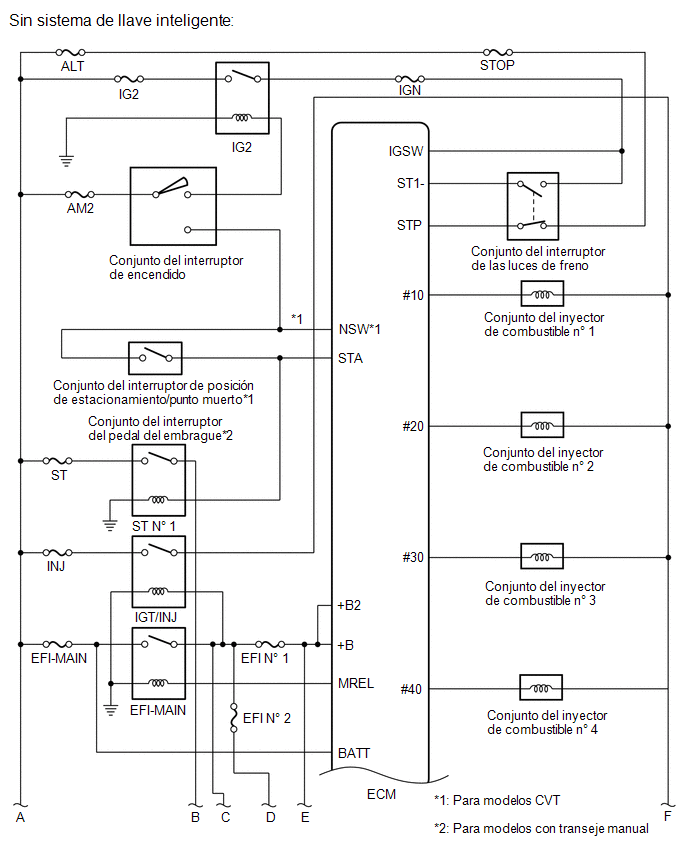

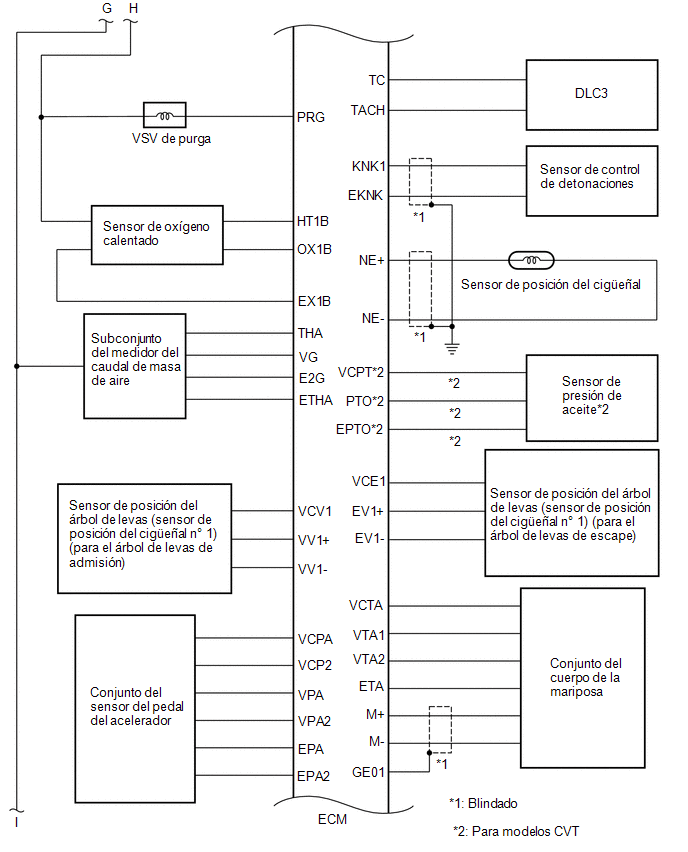

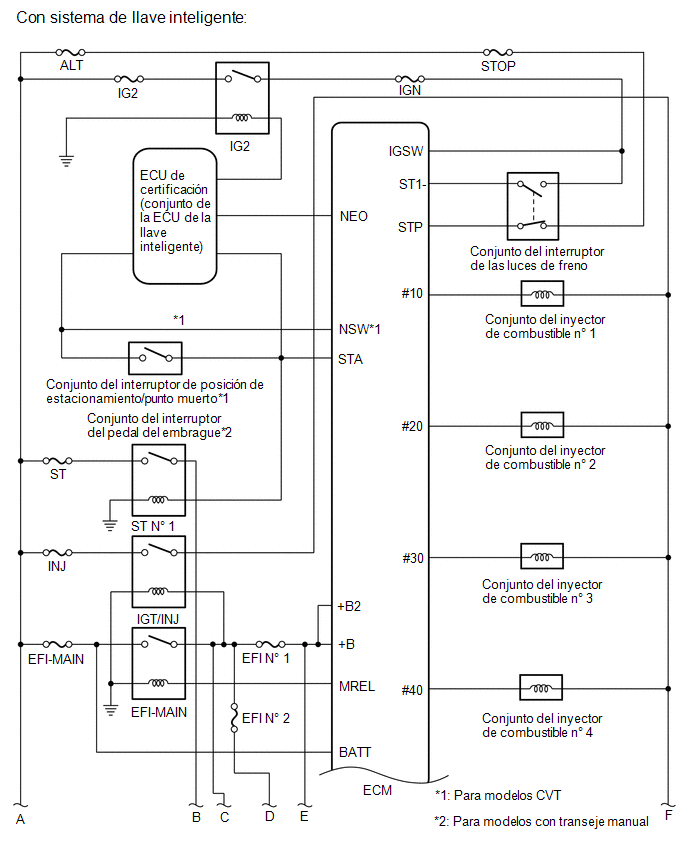

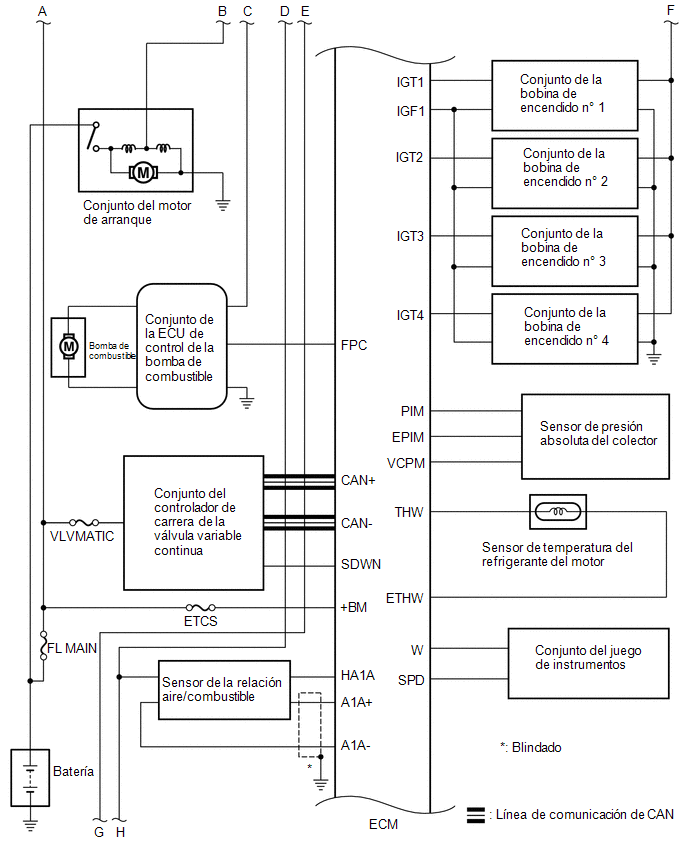

Toyota Corolla Manual de Taller: Diagrama Del Sistema

UbicaciÓn De Las Piezas

CÓmo Proceder A La LocalizaciÓn De AverÍas
