Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DE LA RELACIÓN AIRE/COMBUSTIBLE

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir el sensor de la relación aire/combustible.

Haga clic aquí

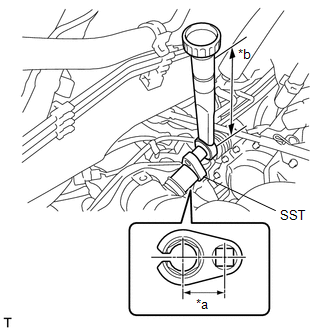

(a) Utilice la SST para colocar el sensor de la relación aire/combustible en el colector de escape.

SST: 09224-00010

Torque:

sin la SST [torque (N*m (kgf*cm, lbf*pi.))] :

44 N·m {449 kgf·cm, 32 ft·lbf}

con la SST [lectura de la llave dinamométrica (N*m (kgf*cm, lbf*pi.))] :

39 N·m {398 kgf·cm, 29 ft·lbf}

AVISO:

Si el sensor de la relación aire/combustible ha sido golpeado o se ha caído, reemplácelo.

OBSERVACIÓN:

  • Este valor de par de apriete es eficaz cuando la SST está paralela a la llave dinamométrica.
  • El valor de par de apriete con SST es eficaz cuando se utiliza una SST con un punto de apoyo de 30 mm (1.18 pulg.) de longitud.
  • El valor del par de apriete con la SST es eficaz cuando se utiliza una llave dinamométrica con un punto de apoyo de 260 mm (10.2 pulg.) de longitud.
  • Si utiliza una llave dinamométrica con una longitud diferente o conecta dicha llave y la SST en ángulo, consulte los valores alternativos del par motor.

    Haga clic aquí

*a

Longitud de la SST 30 mm (1.18 pulg.)

*b

Longitud de la llave dinamométrica 260 mm (10.2 pulg.)

(b) Conecte el conector del sensor de relación aire/combustible.

(c) Conecte el cable del sensor de relación aire/combustible al soporte de la abrazadera del mazo de cables.

2. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

3. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

4. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE

5. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

    InspecciÓn

    Sensor De OxÍgeno Calentado
