Toyota Corolla Manual de Taller: InspecciÓn

Toyota Corolla Manual de Taller / Motor Sistema híbrido / 2zr-fae (control Del Motor) / Sensor De La RelaciÓn Aire / Combustible / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE LA RELACIÓN AIRE/COMBUSTIBLE

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (HA1A) - 2 (+B)

20°C (68°F)

1.6 a 3.2 Ω

1 (HA1A) - 4 (A1A-)

Siempre

10 kΩ o superior

Si el resultado no es el especificado, sustituya el sensor de relación aire/combustible.

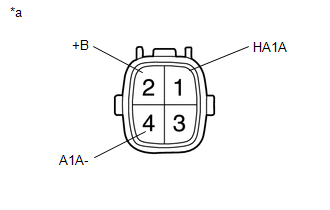

*a

Componente no conectado al mazo de cables

(sensor de la relación aire/combustible)
    ExtracciÓn

    InstalaciÓn
