Toyota Corolla Manual de Taller: Componentes

Toyota Corolla Manual de Taller / Motor Sistema híbrido / 2zr-fae (control Del Motor) / Sensor De La RelaciÓn Aire / Combustible / Componentes

COMPONENTES

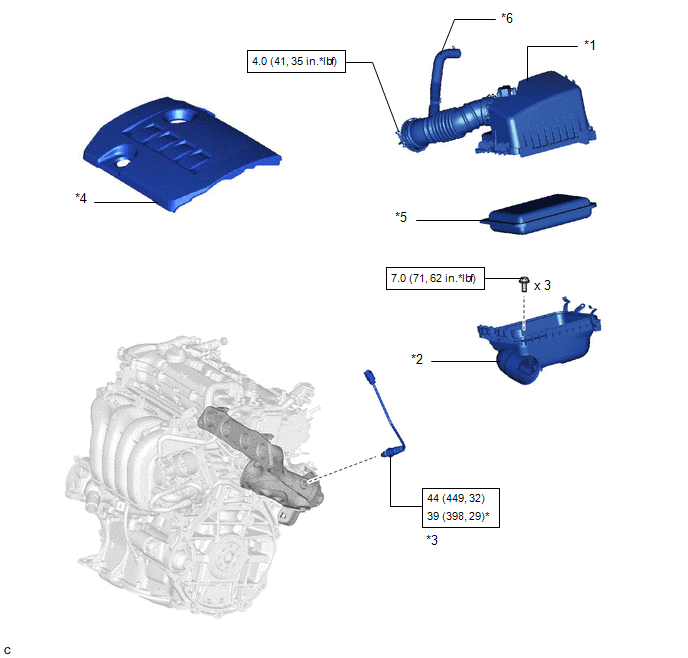

ILUSTRACIÓN

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

SENSOR DE LA RELACIÓN AIRE/COMBUSTIBLE

*4

TAPA DE LA CULATA N° 2

*5

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

*6

MANGUERA DE VENTILACIÓN N° 2

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

*

Para utilizar con la SST
    Sensor De La RelaciÓn Aire / Combustible

    ExtracciÓn
