Toyota Corolla Manual de Taller: Pedal Del Acelerador

Componentes

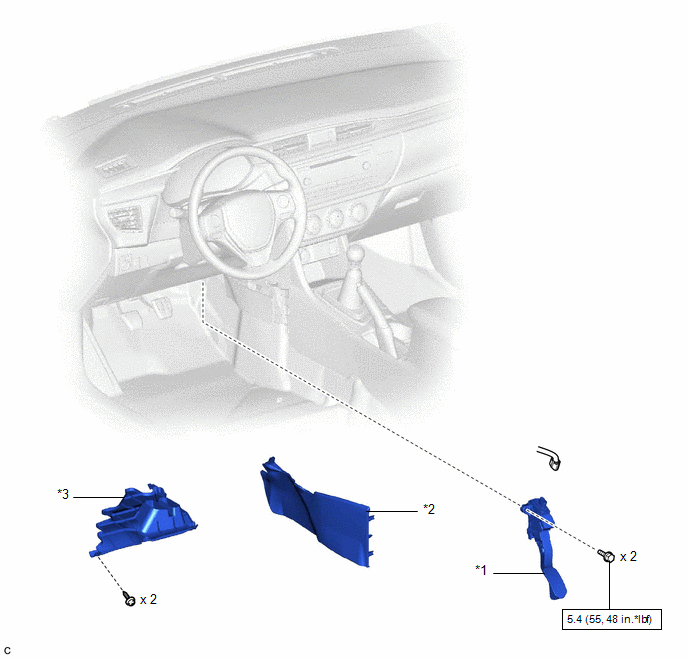

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL SENSOR DEL PEDAL DEL ACELERADOR

*2

ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

*3

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL SENSOR DEL PEDAL DEL ACELERADOR

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Powertrain / Engine and ECT / Data List / Accel Sensor Out No. 1 and Accel Sensor Out No. 2.

Powertrain > Engine and ECT > Data List

Pantalla del tester

Accel Sensor Out No. 1

Accel Sensor Out No. 2

(e) Lea el valor indicado en el Techstream.

Tensión estándar:

Pantalla del tester

Estado

Valor especificado

Accel Sensor Out No. 1

El pedal del acelerador está completamente suelto

0.5 a 1.1 V

El pedal del acelerador está pisado a fondo

2.6 a 4.5 V

Accel Sensor Out No. 2

El pedal del acelerador está completamente suelto

1.2 a 2.0 V

El pedal del acelerador está pisado a fondo

3.4 a 4.75 V

Si el resultado no es el especificado, inspeccione el conjunto del sensor del pedal del acelerador, el mazo de cables y el ECM.

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL SENSOR DEL PEDAL DEL ACELERADOR

AVISO:

  • Evite golpear el conjunto del sensor del pedal del acelerador.
  • No desarme el conjunto del sensor del pedal del acelerador.
  • El conjunto del sensor del pedal del acelerador no necesita lubricación.
  • No aplique aceite u otra lubricación al conjunto del sensor del pedal del acelerador. Si lo aplica, deberá sustituir el conjunto del sensor del pedal del acelerador.

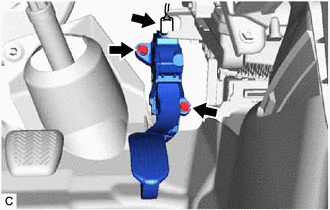

(a) Desconecte el conector del conjunto del sensor del pedal del acelerador.

(b) Quite los 2 pernos y extraiga el conjunto del sensor del pedal del acelerador.

AVISO:

Si el conjunto del sensor del pedal del acelerador ha sido golpeado o se ha caído, reemplácelo.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DEL SENSOR DEL PEDAL DEL ACELERADOR

AVISO:

  • Evite golpear el conjunto del sensor del pedal del acelerador.
  • No desarme el conjunto del sensor del pedal del acelerador.
  • El conjunto del sensor del pedal del acelerador no necesita lubricación.
  • No aplique aceite u otra lubricación al conjunto del sensor del pedal del acelerador. Si lo aplica, deberá sustituir el conjunto del sensor del pedal del acelerador.

(a) Coloque el conjunto del sensor del pedal del acelerador con los 2 pernos.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

AVISO:

Si el conjunto del sensor del pedal del acelerador ha sido golpeado o se ha caído, reemplácelo.

(b) Conecte el conector del conjunto del sensor del pedal del acelerador.

2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

3. INSTALE EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

Haga clic aquí

    InstalaciÓn
