INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL COMPRESOR CON POLEA (SOLENOIDE DEL COMPRESOR)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
2 (SOL+) - 1 (SOL-)	20°C (68°F)	10.1 a 11.1 Ω

Si el resultado no es el especificado, reemplace el conjunto del compresor con polea.

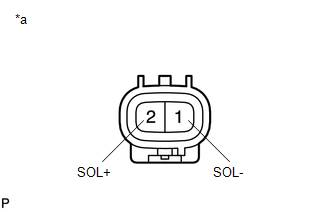

*a	Componente no conectado al mazo de cables (Conjunto del compresor con polea (solenoide del compresor))
