DESCRIPCIÓN

Cuando el interruptor de encendido está en posición ON, el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero) se acciona por medio del conjunto del interruptor del regulador del elevalunas eléctrico.

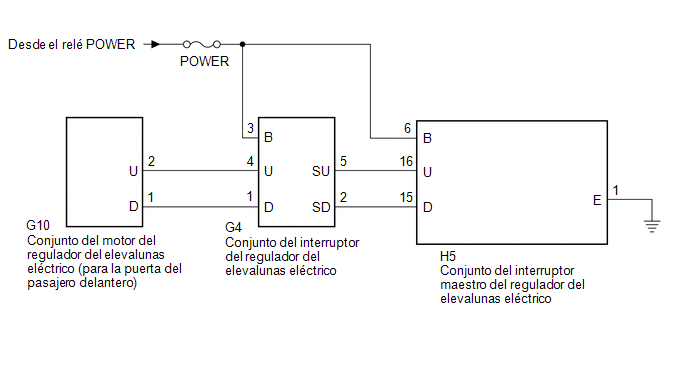

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Compruebe si el interruptor de bloqueo de la ventanilla está en la posición OFF antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO - BATERÍA)

(a) Desconecte el conector G4 del conjunto del interruptor del regulador del elevalunas eléctrico.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

G4-3 (B) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico.

Haga clic aquí

(b) Revise el conjunto del interruptor del regulador del elevalunas eléctrico.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO))

(a) Desconecte el conector G10 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

G4-4 (U) - G10-2 (U)

Siempre

Inferior a 1 Ω

G4-1 (D) - G10-1 (D)

Siempre

Inferior a 1 Ω

G4-4 (U) - Masa de la carrocería

Siempre

10 kΩ o superior

G4-1 (D) - Masa de la carrocería

Siempre

10 kΩ o superior

G10-2 (U) - Masa de la carrocería

Siempre

10 kΩ o superior

G10-1 (D) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Retire el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

Haga clic aquí

(b) Revise el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO - CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

H5-16 (U) - G4-5 (SU)

Siempre

Inferior a 1 Ω

H5-15 (D) - G4-2 (SD)

Siempre

Inferior a 1 Ω

H5-16 (U) - Masa de la carrocería

Siempre

10 kΩ o superior

H5-15 (D) - Masa de la carrocería

Siempre

10 kΩ o superior

G4-5 (SU) - Masa de la carrocería

Siempre

10 kΩ o superior

G4-2 (SD) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
