Toyota Corolla Manual de Taller: El elevalunas eléctrico del lado del conductor no funciona mediante el interruptor maestro del elevalunas eléctrico

Toyota Corolla Manual de Taller / Exterior del vehículo / Ventanillas / Cristales / Sistema De Elevalunas ElÉctrico / El elevalunas eléctrico del lado del conductor no funciona mediante el interruptor maestro del elevalunas eléctrico

DESCRIPCIÓN

Cuando el interruptor de encendido está en posición ON, el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) se acciona por medio del conjunto del interruptor maestro del regulador del elevalunas eléctrico. El conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) realiza las funciones del motor, del regulador y de la ECU.

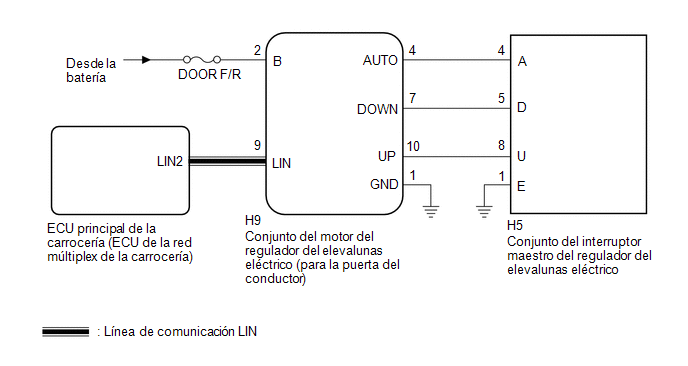

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • El sistema de elevalunas eléctrico emplea un sistema de comunicación LIN Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Localice la avería del sistema de elevalunas eléctrico una vez se haya asegurado de que el sistema de comunicaciones funciona correctamente.

    Haga clic aquí

  • Si el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) se ha sustituido por otro nuevo, inicialice el sistema de elevalunas eléctrico.

    Haga clic aquí

  • Cuando la ECU determina que el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) tiene una avería, se almacena el DTC B2311.

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM (CARROCERÍA PRINCIPAL)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Communication D-Door Motor

Estado de la conexión entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

OK o STOP

OK: Comunicación normal

STOP: Comunicación detenida

-

Body Electrical > Main Body > Data List

Pantalla del tester

Communication D-Door Motor

OK:

En la pantalla del Techstream se visualiza OK.

MAL

VAYA A SISTEMA DE COMUNICACIÓN LIN (consulte el apartado Cómo proceder con la localización de averías)

OK

2.

LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL CONDUCTOR)

(a) Acceda a los siguientes menús: Body Electrical / D-Door Motor / Data List.

(b) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > D-Door Motor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

D Door P/W Up SW

Señal del interruptor de subida manual del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: Interruptor de subida manual del elevalunas eléctrico de la puerta del conductor sin accionar

ON: El interruptor de subida manual del elevalunas eléctrico de la puerta del conductor se acciona

-

D Door P/W Down SW

Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: Interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor sin accionar

ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor se acciona

-

Body Electrical > D-Door Motor > Data List

Pantalla del tester

D Door P/W Up SW

D Door P/W Down SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

MAL

IR AL PUNTO 4

OK

3.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (MOTOR DE LA PUERTA DEL CONDUCTOR)

(a) Acceda a los siguientes menús: Body Electrical / D-Door Motor / Active Test.

(b) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

ADVERTENCIA:

Tome precauciones para evitar lesiones, ya que esta prueba provoca que se muevan piezas del vehículo. La función de protección contra objetos atascados no funciona durante la Prueba activa.

Body Electrical > D-Door Motor > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Power Window

Elevalunas eléctrico

OFF / DOWN / UP

-

Body Electrical > D-Door Motor > Active Test

Pantalla del tester

Power Window

OK:

El elevalunas eléctrico de la puerta del conductor funciona correctamente.

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR) - BATERÍA Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector H9 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

H9-2 (B) - Masa de la carrocería

Siempre

11 a 14 V

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

H9-1 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR) Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector H5 del conjunto del interruptor maestro del regulador del elevalunas eléctrico.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

H5-8 (U) - H9-10 (UP)

Siempre

Inferior a 1 Ω

H5-5 (D) - H9-7 (DOWN)

Siempre

Inferior a 1 Ω

H5-8 (U) - Masa de la carrocería

Siempre

10 kΩ o superior

H5-5 (D) - Masa de la carrocería

Siempre

10 kΩ o superior

H9-10 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

H9-7 (DOWN) - Masa de la carrocería

Siempre

10 kΩ o superior

H5-1 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Retire el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

Haga clic aquí

(b) Revise el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

Haga clic aquí

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO
