Toyota Corolla Manual de Taller: Fallo en el sensor (motor) (B2341,B2344)

DESCRIPCIÓN

Si la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) detecta una avería en el motor y se detiene el funcionamiento del techo deslizante, se memoriza el DTC B2341.

Si la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) detecta una avería en la posición del engranaje y se detiene el funcionamiento del techo deslizante, se memoriza el DTC B2344.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B2341

Fallo en el sensor (motor)

Fallo en el sensor (motor) (Cuando la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) activa el modo a prueba de fallos debido a un problema con el motor)

  • ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante)
  • Interruptor del techo deslizante (conjunto de la luz de lectura de mapas)
  • Mazo de cables o conector

B2344

Fallo en la posición

Avería de posición (Cuando la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) activa el modo a prueba de fallos debido a un problema con la posición del engranaje)

  • ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante)
  • Interruptor del techo deslizante (conjunto de la luz de lectura de mapas)
  • Mazo de cables o conector

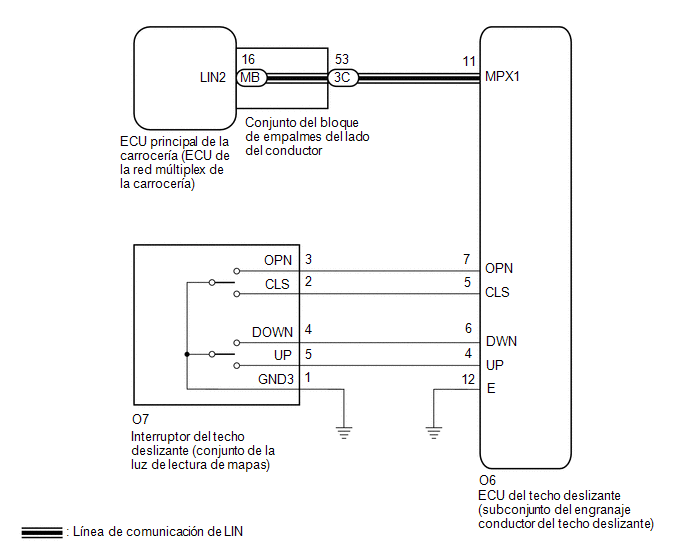

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Si la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) se extrae y se reinstala o se sustituye, la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) se debe inicializar.

    Haga clic aquí

  • El sistema del techo deslizante utiliza el sistema de comunicación LIN. En primer lugar, asegúrese de que no existe ninguna avería en el sistema de comunicaciones LIN. Consulte cómo proceder con la localización de averías.

    Haga clic aquí

PROCEDIMIENTO

1.

COMPRUEBE EL FUNCIONAMIENTO DEL TECHO DESLIZANTE

(a) Compruebe el funcionamiento automático del techo deslizante.

Haga clic aquí

OK:

La función AUTO es normal.

MAL

IR AL PUNTO 3

OK

2.

COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Sliding Roof > Clear DTCs

(b) Compruebe si se emiten DTC.

Body Electrical > Sliding Roof > Trouble Codes

OK:

No se emiten los DTC B2341 y B2344.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

SUSTITUYA LA ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

3.

INICIALICE LA ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

(a) Compruebe si se puede inicializar la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante).

Haga clic aquí

OK:

La ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) se puede inicializar.

MAL

IR AL PUNTO 5

OK

4.

COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Sliding Roof > Clear DTCs

(b) Compruebe si se emiten DTC.

Body Electrical > Sliding Roof > Trouble Codes

OK:

No se emiten los DTC B2341 y B2344.

OK

FIN (PROBLEMA DEBIDO A FALLO DURANTE LA INICIALIZACIÓN)

MAL

SUSTITUYA LA ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) - INTERRUPTOR DEL TECHO DESLIZANTE (CONJUNTO DE LA LUZ DE LECTURA DE MAPAS) Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector O7 del interruptor del techo deslizante (conjunto de la luz de lectura de mapas).

(b) Desconecte el conector O6 de la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

O6-5 (CLS) - O7-2 (CLS)

Siempre

Inferior a 1 Ω

O6-5 (CLS) - Masa de la carrocería

Siempre

10 kΩ o superior

O7-2 (CLS) - Masa de la carrocería

Siempre

10 kΩ o superior

O6-7 (OPN) - O7-3 (OPN)

Siempre

Inferior a 1 Ω

O6-7 (OPN) - Masa de la carrocería

Siempre

10 kΩ o superior

O7-3 (OPN) - Masa de la carrocería

Siempre

10 kΩ o superior

O6-6 (DWN) - O7-4 (DOWN)

Siempre

Inferior a 1 Ω

O6-6 (DWN) - Masa de la carrocería

Siempre

10 kΩ o superior

O7-4 (DOWN) - Masa de la carrocería

Siempre

10 kΩ o superior

O6-4 (UP) - O7-5 (UP)

Siempre

Inferior a 1 Ω

O6-4 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

O7-5 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

O7-1 (GND3) - Masa de la carrocería

Siempre

Inferior a 1 Ω

O6-12 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL TECHO DESLIZANTE (CONJUNTO DE LA LUZ DE LECTURA DE MAPAS)

(a) Extraiga el interruptor del techo deslizante (conjunto de la luz de lectura de mapas).

Haga clic aquí

(b) Inspeccione el interruptor del techo deslizante (conjunto de la luz de lectura de mapas).

Haga clic aquí

OK

SUSTITUYA LA ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

MAL

SUSTITUYA EL INTERRUPTOR DEL TECHO DESLIZANTE (CONJUNTO DE LA LUZ DE LECTURA DE MAPAS)
