Toyota Corolla Manual de Taller: Ajuste

AJUSTE

PRECAUCIÓN / AVISO / OBSERVACIÓN

*a

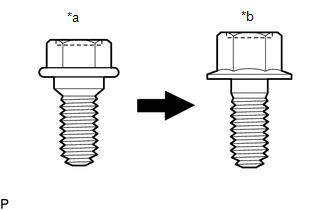

Perno de centraje

*b

Perno estándar

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.
  • Los pernos de centraje se utilizan para montar las bisagras en la carrocería y las puertas. La puerta no puede ajustarse si los pernos de centraje están instalados. Sustituya los pernos de centraje por pernos estándar cuando haga los ajustes.
  • El par de apriete especificado para los pernos estándar se muestra en la tabla de pernos estándar.

    Haga clic aquí

PROCEDIMIENTO

1. INSPECCIONE LA PUERTA TRASERA

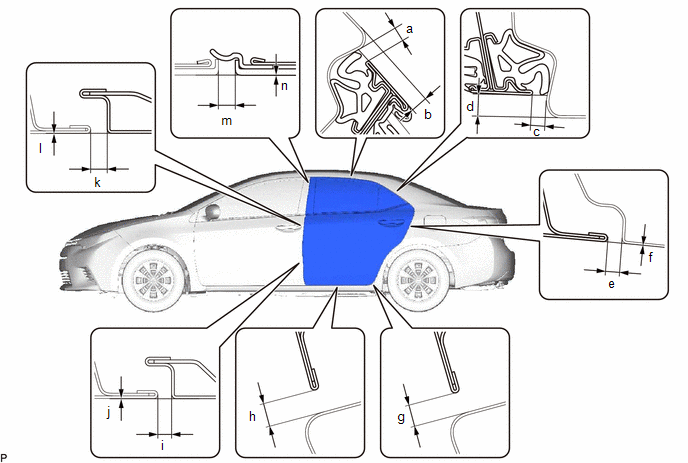

(a) Compruebe si las medidas de espacio libre de las áreas de "a" a "n" están dentro de los valores estándar.

Holgura estándar

Área

Medida

Área

Medida

a

4.15 a 7.15 mm (0.163 a 0.281 pulg.)

b

4.75 a 7.75 mm (0.187 a 0.305 pulg.)

c

4.05 a 7.05 mm (0.159 a 0.278 pulg.)

d

4.9 a 7.9 mm (0.193 a 0.311 pulg.)

e

2.4 a 5.4 mm (0.0945 a 0.213 pulg.)

f

-1.5 a 1.5 mm (-0.0591 a 0.0591 pulg.)

g

4.2 a 7.2 mm (0.165 a 0.283 pulg.)

h

4.2 a 7.2 mm (0.165 a 0.283 pulg.)

i

3.0 a 4.2 mm (0.118 a 0.165 pulg.)

j

-1.2 a 1.2 mm (-0.0472 a 0.0472 pulg.)

k

3.0 a 4.2 mm (0.118 a 0.165 pulg.)

l

-1.2 a 1.2 mm (-0.0472 a 0.0472 pulg.)

m

3.0 a 7.0 mm (0.118 a 0.276 pulg.)

n

-1.4 a 1.6 mm (-0.0551 a 0.0630 pulg.)

2. AJUSTE LA PUERTA TRASERA

AVISO:

Asegúrese de apagar el interruptor de encendido cuando ajuste los percutores de la cerradura de la puerta.

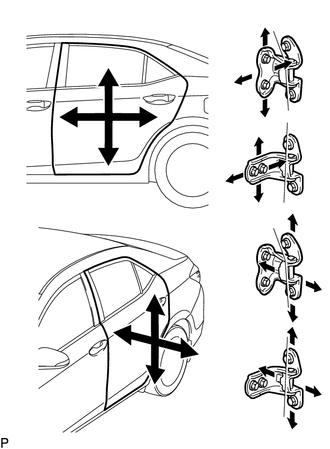

(a) Afloje los pernos de la bisagra de la carrocería y ajuste la posición de la puerta mediante la SST.

SST: 09812-00010

(b) Apriete los pernos de la bisagra de la carrocería tras el ajuste.

Torque:

26 N·m {265 kgf·cm, 19 ft·lbf}

(c) Afloje los pernos de la bisagra de la puerta y ajuste la posición de la puerta.

(d) Apriete los pernos de la bisagra de la puerta tras el ajuste.

Torque:

26 N·m {265 kgf·cm, 19 ft·lbf}

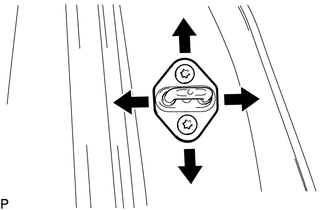

(e) Utilice una llave de cubo "TORX" T40 para afloje ligeramente los tornillos de montaje del percutor.

(f) Utilice una barra de latón y un martillo para ajustar la posición del percutor golpeándolo.

(g) Con una llave de cubo "TORX" T40, apriete los tornillos de montaje del percutor después del ajuste.

Torque:

23 N·m {235 kgf·cm, 17 ft·lbf}

    Desmontaje

    Montaje
