Toyota Corolla Manual de Taller: Circuito del interruptor del freno de estacionamiento

Toyota Corolla Manual de Taller / Exterior del vehículo / IluminaciÓn (ext) / Sistema De IluminaciÓn / Circuito del interruptor del freno de estacionamiento

DESCRIPCIÓN

La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) detecta el estado del conjunto del interruptor del freno de estacionamiento.

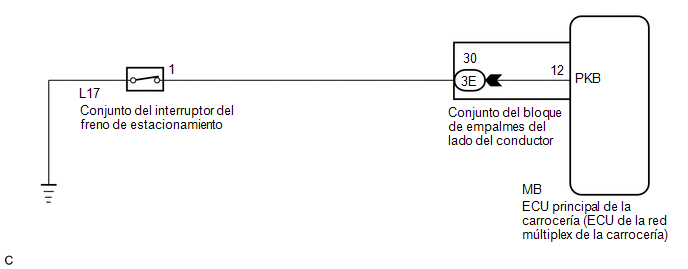

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Lea lo que aparece en la pantalla de Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Parking Brake SW

Señal del interruptor del freno de estacionamiento

ON u OFF

ON: El interruptor del freno de estacionamiento está encendido

OFF: El interruptor del freno de estacionamiento está apagado

-

Body Electrical > Main Body > Data List

Pantalla del tester

Parking Brake SW

OK:

Las condiciones normales citadas anteriormente se visualizan en la pantalla.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO

(a) Extraiga el conjunto del interruptor del freno de estacionamiento.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor del freno de estacionamiento.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO - CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR)

(a) Desconecte el conector 3E del conjunto del bloque de empalmes del lado del conductor.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L17-1 - 3E-30

Siempre

Inferior a 1 Ω

L17-1 - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí

(b) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

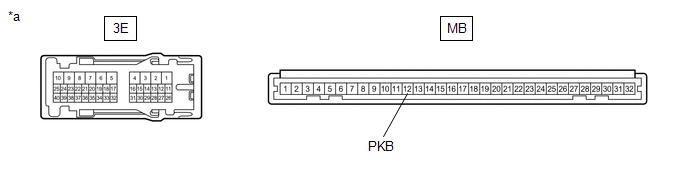

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

-

-

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3E-30 - MB-12 (PKB)

Siempre

Inferior a 1 Ω

3E-30 - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR
