Toyota Corolla Manual de Taller: Circuito del interruptor de los intermitentes

DESCRIPCIÓN

El conjunto del juego de instrumentos recibe la información del interruptor de los intermitentes y controla los intermitentes.

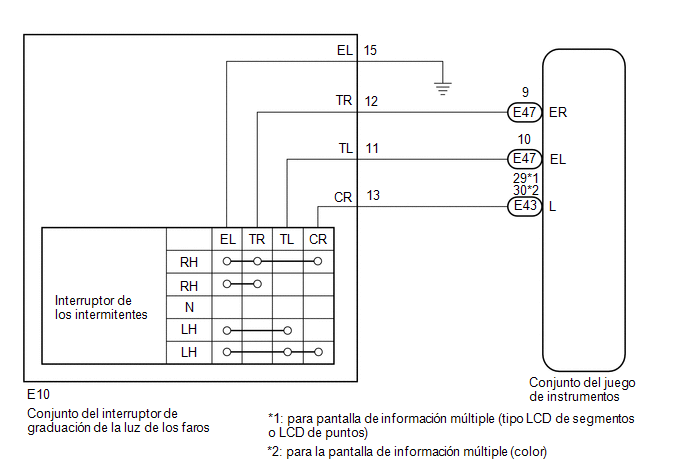

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.

(e) Lea lo que aparece en la pantalla de Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Turn Signal Switch (Right)

Señal del interruptor de los intermitentes (derecho)

ON u OFF

ON: Interruptor del intermitente (derecho) en posición ON

OFF: Interruptor del intermitente (derecho) en la posición OFF

-

Turn Signal Switch (Left)

Señal del interruptor de los intermitentes (izquierdo)

ON u OFF

ON: Interruptor del intermitente (izquierdo) en posición ON

OFF: Interruptor del intermitente (izquierdo) en posición OFF

-

Turn Switch Signal (Full Turn)

Señal del interruptor de los intermitentes (giro completo)

ON u OFF

ON: Interruptor del intermitente (izquierdo o derecho) activado

OFF: Interruptor del intermitente (izquierdo y derecho) desactivado

-

Body Electrical > Combination Meter > Data List

Pantalla del tester

Turn Signal Switch (Right)

Turn Signal Switch (Left)

Turn Switch Signal (Full Turn)

OK:

Las condiciones normales citadas anteriormente se visualizan en la pantalla.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS

(a) Extraiga el conjunto del interruptor de graduación de la luz de los faros.

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

12 (TR) - 15 (EL)

Ponga el interruptor de los intermitentes en punto muerto

10 kΩ o superior

11 (TL) - 15 (EL)

Ponga el interruptor de los intermitentes en punto muerto

10 kΩ o superior

13 (CR) - 15 (EL)

Ponga el interruptor de los intermitentes en punto muerto

10 kΩ o superior

12 (TR) - 15 (EL)

Interruptor de los intermitentes en posición de giro a la derecha

Inferior a 1 Ω

13 (CR) - 15 (EL)

Interruptor de los intermitentes en posición de giro completo hacia la derecha

Inferior a 1 Ω

11 (TL) - 15 (EL)

Interruptor de los intermitentes en posición de giro a la izquierda

Inferior a 1 Ω

13 (CR) - 15 (EL)

Interruptor de los intermitentes en posición de giro completo a la izquierda

Inferior a 1 Ω

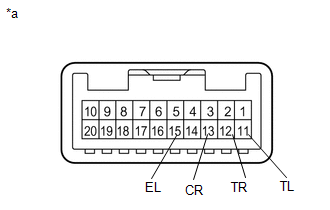

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor de graduación de la luz de los faros)

MAL

REEMPLACE EL CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte los conectores E43 y E47 del conjunto del juego de instrumentos.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E10-12 (TR) - E47-9 (ER)

Siempre

Inferior a 1 Ω

E10-11 (TL) - E47-10 (EL)

Siempre

Inferior a 1 Ω

E10-13 (CR) - E43-29 (L)*1

Siempre

Inferior a 1 Ω

E10-13 (CR) - E43-30 (L)*2

Siempre

Inferior a 1 Ω

E10-15 (EL) - Masa de la carrocería

Siempre

Inferior a 1 Ω

E47-9 (ER) - Masa de la carrocería

Siempre

10 kΩ o superior

E47-10 (EL) - Masa de la carrocería

Siempre

10 kΩ o superior

E43-29 (L) - Masa de la carrocería*1

Siempre

10 kΩ o superior

E43-30 (L) - Masa de la carrocería*2

Siempre

10 kΩ o superior

  • *1: Para la pantalla de información múltiple (tipo de pantalla LCD de segmento o LCD de puntos)
  • *2: para la pantalla de información múltiple (color)
OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
