Toyota Corolla Manual de Taller: Conjunto Del Intermitente Lateral

Componentes

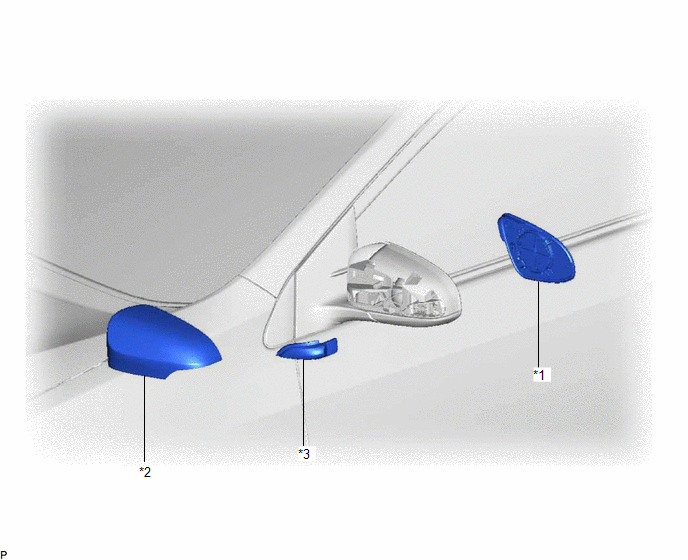

COMPONENTES

ILUSTRACIÓN

*1

ESPEJO EXTERIOR

*2

CUBIERTA DEL ESPEJO EXTERIOR

*3

CONJUNTO DE LOS INTERMITENTES LATERALES

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL RETROVISOR EXTERIOR

Haga clic aquí

2. RETIRE LA CUBIERTA DEL ESPEJO EXTERIOR

Haga clic aquí

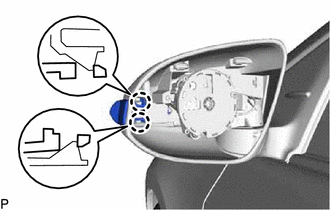

3. EXTRAIGA EL CONJUNTO DE LOS INTERMITENTES LATERALES

(a) Desenganche las 2 garras.

(b) Desconecte el conector y extraiga el conjunto de los intermitentes laterales.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO IZQUIERDO DEL INTERMITENTE LATERAL

(a) Aplique tensión de la batería al conjunto del intermitente lateral izquierdo y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1

Terminal negativo (-) de la batería → Terminal 2

El intermitente lateral izquierdo se enciende

Si el resultado no es el especificado, cambie el conjunto izquierdo del intermitente lateral.

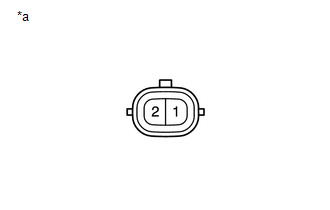

*a

Componente no conectado al mazo de cables

(Conjunto izquierdo del intermitente lateral)

2. INSPECCIONE EL CONJUNTO DERECHO DEL INTERMITENTE LATERAL

(a) Aplique tensión de la batería al conjunto del intermitente lateral derecho y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1

Terminal negativo (-) de la batería → Terminal 2

El intermitente lateral derecho se enciende

Si el resultado no es el especificado, cambie el conjunto derecho del intermitente lateral.

*a

Componente no conectado al mazo de cables

(Conjunto derecho del intermitente lateral)

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LOS INTERMITENTES LATERALES

(a) Conecte el conector.

(b) Enganche las 2 garras e instale el conjunto de los intermitentes laterales.

2. COLOQUE LA CUBIERTA DEL ESPEJO EXTERIOR

Haga clic aquí

3. INSTALE EL ESPEJO EXTERIOR

Haga clic aquí

    InstalaciÓn

    Interruptor De Advertencia De Riesgo
