EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL FARO

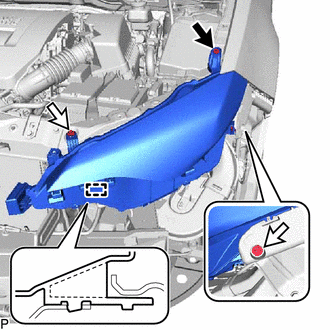

(a) Quite el tornillo y los 2 pernos.

Tornillo

Perno

(b) Desenganche la abrazadera para separar el conjunto del faro.

(c) Desconecte los conectores.

(d) Desenganche la abrazadera para extraer el conjunto del faro.

    Componentes

    Desmontaje
