Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

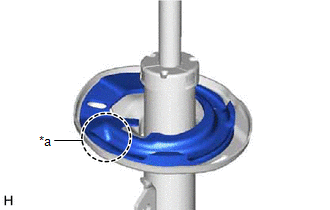

1. INSTALE EL AISLANTE INFERIOR DEL MUELLE ESPIRAL DELANTERO

(a) Coloque el aislante inferior del muelle espiral delantero en el conjunto del amortiguador delantero.

AVISO:

Cuando instale el aislante inferior delantero del muelle espiral, ajuste el aislante en la depresión del asiento del muelle.

*a

Depresión

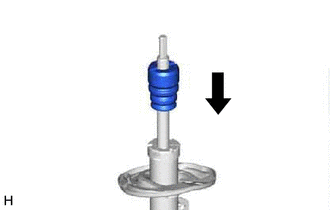

2. INSTALE EL TOPE DE RESORTE DELANTERO

(a) Coloque el tope de resorte delantero en el conjunto del amortiguador delantero.

AVISO:

Coloque el extremo de menor diámetro en el tope de resorte delantero hacia abajo.

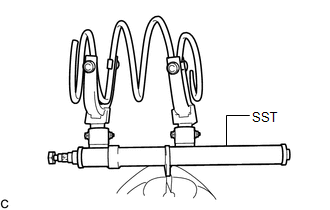

3. INSTALE EL MUELLE ESPIRAL DELANTERO

(a) Fije la SST en un torno de banco.

SST: 09727-30021

09727-00010

09727-00021

09727-00031

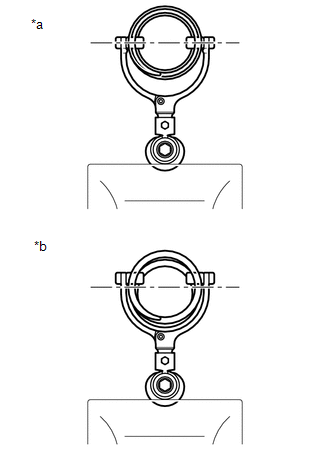

(b) Fije los brazos de la SST al diámetro del muelle espiral delantero.

ADVERTENCIA:

  • Asegúrese de que el muelle espiral delantero esté instalado de forma que la distancia entre los brazos superiores e inferiores de la SST es la máxima.
  • Asegúrese de que las garras de los brazos estén bien enganchadas.

*a

Correcto

*b

Incorrecto

(c) Comprima el muelle espiral delantero con la SST.

ADVERTENCIA:

  • Si se dobla el muelle espiral delantero durante la compresión, detenga inmediatamente la compresión y vuelva a instalar la SST.
  • No comprima excesivamente el muelle espiral delantero de manera que estén en contacto con las bobinas.
  • No utilice una llave de impacto. Dañaría la SST.

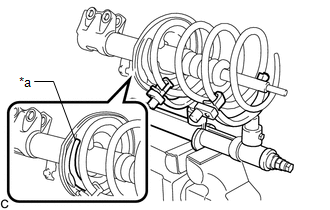

(d) Instale el muelle espiral delantero en el conjunto del amortiguador delantero.

AVISO:

Asegúrese de colocar el extremo del muelle espiral delantero que tenga el mayor diámetro en la depresión del aislante del muelle espiral delantero inferior.

*a

Depresión

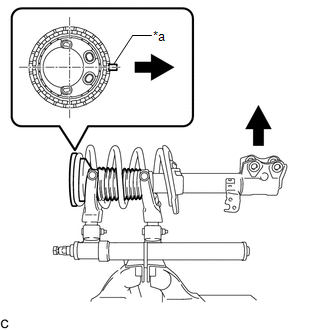

4. INSTALE EL AISLANTE SUPERIOR DEL MUELLE ESPIRAL DELANTERO

(a) Instale el aislante superior del muelle espiral delantero en el conjunto del amortiguador delantero con el saliente del aislante orientado hacia el exterior del vehículo.

*a

Saliente

Fuera del vehículo

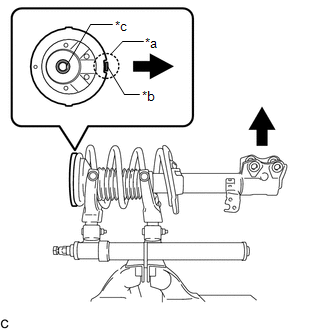

5. INSTALE EL ASIENTO SUPERIOR DEL MUELLE ESPIRAL DELANTERO

(a) Coloque el asiento superior del muelle espiral delantero en el conjunto del amortiguador delantero.

*a

Muesca

*b

Saliente

*c

Ranura

Fuera del vehículo

AVISO:

  • Alinee la muesca del asiento superior del muelle espiral delantero con el saliente del aislante superior del muelle espiral delantero.
  • Durante la instalación, alinee la ranura del asiento superior del muelle espiral delantero y el extremo del vástago del pistón del amortiguador delantero.

6. COLOQUE EL GUARDAPOLVO DEL SOPORTE DE LA SUSPENSIÓN DELANTERA

(a) Instale un nuevo guardapolvo del soporte de la suspensión delantera en el asiento superior del muelle espiral delantero.

7. INSTALE EL SUBCONJUNTO DEL SOPORTE DE LA SUSPENSIÓN DELANTERA

(a) Instale el subconjunto del soporte de la suspensión delantera en el conjunto del amortiguador delantero.

8. APRIETE PROVISIONALMENTE LA TUERCA DEL SOPORTE DELANTERO AL AMORTIGUADOR DELANTERO

(a) Apriete provisionalmente una tuerca del soporte del amortiguador delantero nueva.

(b) Retire la SST del muelle espiral delantero.

AVISO:

No utilice una llave de impacto. Dañaría la SST.

9. COLOQUE EL AMORTIGUADOR DELANTERO CON MUELLE ESPIRAL

(a) Instale el amortiguador delantero con muelle espiral (parte superior) y el refuerzo del soporte del muelle delantero con las 3 tuercas.

Torque:

50 N·m {510 kgf·cm, 37 ft·lbf}

(b) Instale el amortiguador delantero con el muelle espiral (lado inferior) en el pivote de la dirección con los 2 pernos y las 2 tuercas.

Torque:

240 N·m {2,447 kgf·cm, 177 ft·lbf}

AVISO:

Cuando instale las tuercas, evite que giren los pernos.

OBSERVACIÓN:

Los pernos se pueden instalar en cualquier dirección, sin embargo, asegúrese de que están instalados en la misma dirección.

10. APRIETE COMPLETAMENTE LA TUERCA DEL SOPORTE DELANTERO AL AMORTIGUADOR DELANTERO

(a) Apriete completamente la tuerca del soporte del amortiguador delantero.

Torque:

47 N·m {479 kgf·cm, 35 ft·lbf}

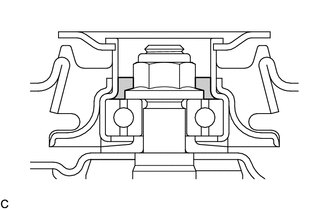

(b) Aplique grasa multiusos en el subconjunto del soporte de la suspensión delantera.

Grasa multiusos

AVISO:

No ensucie las partes de goma del subconjunto del soporte de la suspensión delantera con grasa multiusos.

11. INSTALE EL GUARDAPOLVO DEL SOPORTE DE LA SUSPENSIÓN DELANTERA

(a) Instale la cubierta antipolvo del soporte de la suspensión delantera.

12. INSTALE EL SENSOR DE VELOCIDAD DELANTERO

(a) Instale el sensor de velocidad delantero y la manguera flexible delantera en el conjunto del amortiguador delantero con el perno y la abrazadera.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

AVISO:

No doble el sensor de velocidad delantero ni la manguera flexible delantera cuando los vaya a instalar.

OBSERVACIÓN:

Instale primero el soporte del mazo de cables del sensor de velocidad delantero y después la manguera flexible delantera.

13. INSTALE EL CONJUNTO DEL ESTABILIZADOR DELANTERO

(a) Instale el conjunto del estabilizador delantero en el conjunto del amortiguador delantero con la tuerca.

Torque:

74 N·m {755 kgf·cm, 55 ft·lbf}

OBSERVACIÓN:

Si la junta esférica gira conjuntamente con la tuerca, utilice una llave hexagonal de 6 mm para sujetar el espárrago prisionero.

14. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DEL CUBRETABLEROS EXTERIOR

Haga clic aquí

15. INSTALE EL PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DE LA CALEFACCIÓN N° 1

Haga clic aquí

16. INSTALE LA PLACA DE PROTECCIÓN DE AGUA DERECHA

Haga clic aquí

17. INSTALE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

Haga clic aquí

18. COLOQUE LA RUEDA DELANTERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}

19. ESTABILICE LA SUSPENSIÓN

(a) Baje el vehículo.

(b) Ejerza presión varias veces sobre el vehículo para que se mueva arriba y abajo y así se estabilice la suspensión.

20. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí

    InspecciÓn

    Desecho
