INSPECCIÓN

PROCEDIMIENTO

1. REVISE EL CONJUNTO DE LA LUZ DE FRENO CENTRAL

(a) Aplique tensión de la batería al conjunto de la luz de freno central y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (B)

Terminal negativo (-) de la batería → Terminal 2 (E)

Se enciende la tercera luz de freno

Si el resultado no es el especificado, sustituya el conjunto de las luces de freno.

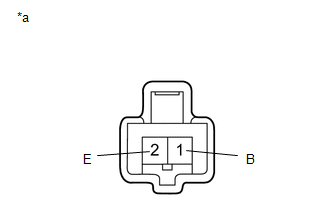

*a

Componente no conectado al mazo de cables

(Conjunto de la luz de freno central)
