Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

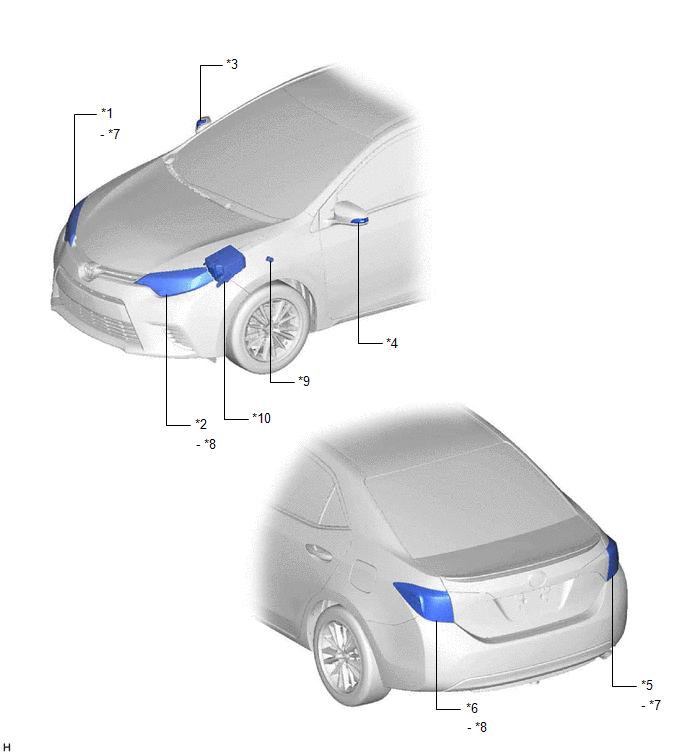

ILUSTRACIÓN

*1

CONJUNTO DEL FARO DERECHO

*2

CONJUNTO DEL FARO IZQUIERDO

*3

CONJUNTO DERECHO DEL INTERMITENTE LATERAL

*4

CONJUNTO IZQUIERDO DEL INTERMITENTE LATERAL

*5

CONJUNTO DE LAS LUCES TRASERAS DERECHAS

*6

CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

*7

INTERMITENTE DERECHO

*8

INTERMITENTE IZQUIERDO

*9

AVISADOR ACÚSTICO DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS

*10

CONJUNTO DEL BLOQUE DE RELÉS Y EL BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ECU-B

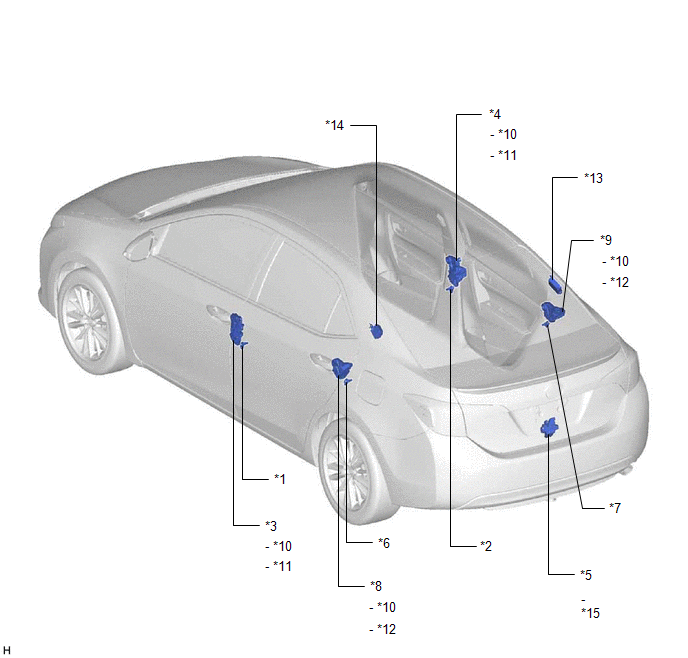

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (izquierda)

*2

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (derecha)

*3

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR

*4

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR

*5

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*6

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para lado izquierdo)

*7

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para lado derecho)

*8

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR

*9

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR

*10

MOTOR DE BLOQUEO DE LA PUERTA

*11

INTERRUPTOR DE DETECCIÓN DE DESBLOQUEO DE PUERTAS

*12

INTERRUPTOR DE DETECCIÓN DE DESBLOQUEO DE PUERTAS (con sistema antirrobo)

*13

CONJUNTO DEL RECEPTOR DE CONTROL DE LAS PUERTAS Y DEL SISTEMA DE SUPERVISIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS (con sistema de advertencia de la presión de los neumáticos)

*14

RECEPTOR DE CONTROL DE LAS PUERTAS (sin sistema de advertencia de la presión de los neumáticos)

*15

INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

-

-

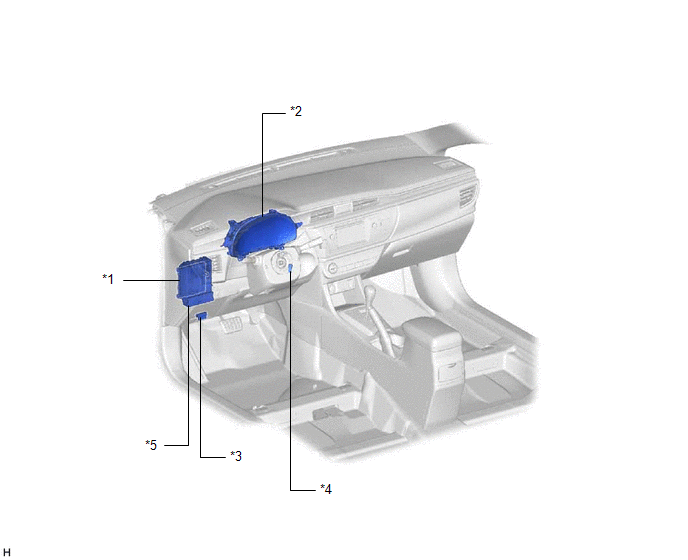

ILUSTRACIÓN

*1

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*2

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*3

DLC3

*4

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ECU-IG N° 1

- FUSIBLE ACC

- RELÉ BK/DR LOCK

- RELÉ D/LOCK

- RELÉ DE DESBLOQUEO DE LA PUERTA D

- RELÉ D/UNLOCK

-

-

    Medidas De PrecauciÓn

    Diagrama Del Sistema
