Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL BRAZO IZQUIERDO DEL PARACHOQUES TRASERO

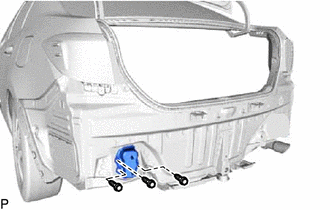

(a) Instale el brazo izquierdo del parachoques trasero con los 3 pernos.

Torque:

36 N·m {367 kgf·cm, 27 ft·lbf}

2. INSTALE EL BRAZO DERECHO DEL PARACHOQUES TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

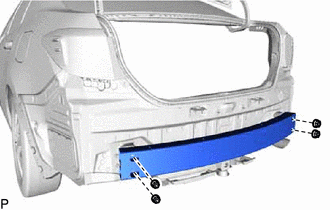

3. COLOQUE EL REFUERZO DEL PARACHOQUES TRASERO N° 1

(a) Instale el refuerzo del parachoques trasero n° 1 con las 4 tuercas.

Torque:

36 N·m {367 kgf·cm, 27 ft·lbf}

(b) Con sistema de llave inteligente:

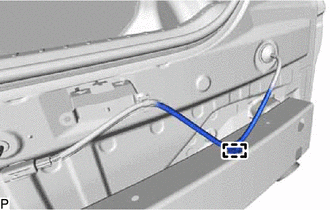

(1) Enganche la abrazadera.

4. COLOQUE EL RETÉN SUPERIOR IZQUIERDO DEL PARACHOQUES TRASERO

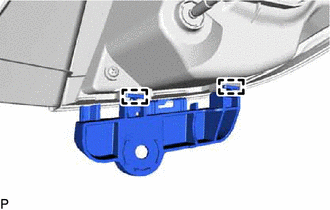

(a) Enganche las 2 guías para instalar el retén superior izquierdo del parachoques trasero al conjunto de las luces combinadas traseras izquierdas.

5. COLOQUE EL RETÉN SUPERIOR DERECHO DEL PARACHOQUES TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. INSTALE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS

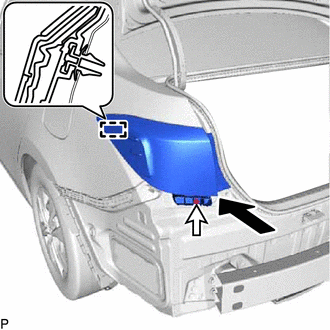

(a) Enganche la guía para colocar provisionalmente el conjunto de las luces combinadas traseras izquierdas, como se muestra en la ilustración.

(b) Coloque el tornillo.

(c) Coloque el conjunto de las luces combinadas traseras izquierdas con las 3 tuercas.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

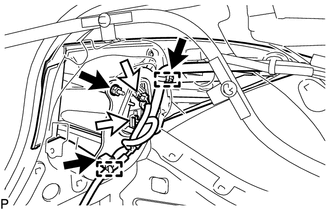

(d) Enganche las 2 abrazaderas.

(e) Conecte los 2 conectores.

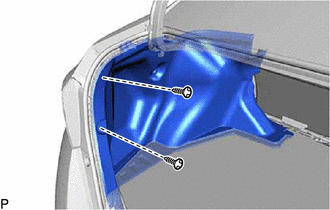

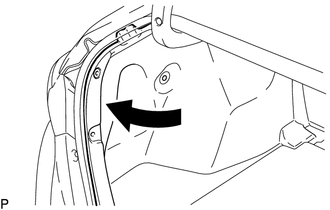

(f) Instale el conjunto de la cubierta izquierda de la guarnición del compartimiento de equipajes en la posición original como se muestra en la ilustración.

(g) Coloque los 2 clips.

7. INSTALE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

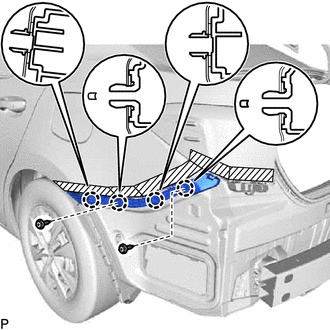

8. INSTALE EL RETÉN LATERAL IZQUIERDO DEL PARACHOQUES TRASERO

(a) Enganche las 4 garras.

(b) Instale el retén lateral izquierdo del parachoques trasero con los 2 tornillos.

9. INSTALE EL RETÉN LATERAL DERECHO DEL PARACHOQUES TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

10. INSTALE LA ALMOHADILLA DEL PARACHOQUES TRASERO

(a) Limpie cualquier residuo de la cinta adhesiva con un limpiador.

(b) Quite el papel protector de la nueva almohadilla del parachoques trasero.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

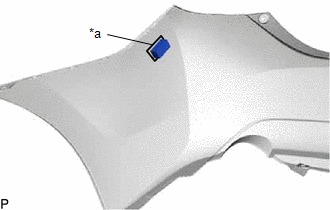

(c) Coloque la almohadilla del parachoques trasero, como se muestra en la ilustración.

AVISO:

  • Instale la almohadilla del parachoques trasero a lo largo de la línea marcada en el conjunto del parachoques trasero.
  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.

*a

Tubería

    Desmontaje

    InstalaciÓn
