INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR

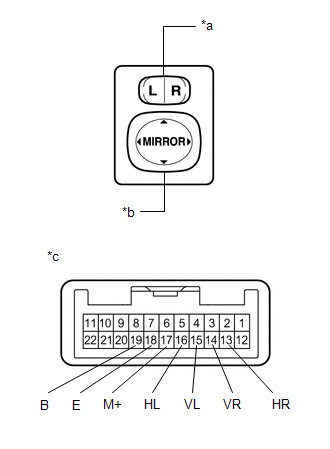

(a) Inspeccione el interruptor de selección del espejo y el interruptor de ajuste de la superficie del espejo.
| (1) Gire el interruptor de selección del espejo retrovisor a la posición L. |
 |
|
*a | Interruptor de selección del espejo | |
*b | Interruptor de ajuste de la superficie del espejo | |
*c | Componente no conectado al mazo de cables
(Conjunto del interruptor del espejo retrovisor exterior) | | |
(2) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar (para el lado izquierdo): |
Conexión del tester | Estado |
Valor especificado | |
15 (VL) - 19 (B) 17 (M+) - 18 (E) |
Arriba | Inferior a 1 Ω | |
Desactivado | 10 kΩ o superior | |
15 (VL) - 18 (E) 17 (M+) - 19 (B) |
Abajo | Inferior a 1 Ω | |
Desactivado | 10 kΩ o superior | |
16 (HL) - 19 (B) 17 (M+) - 18 (E) |
Izquierda | Inferior a 1 Ω | |
Desactivado | 10 kΩ o superior | |
16 (HL) - 18 (E) 17 (M+) - 19 (B) |
Derecha | Inferior a 1 Ω | |
Desactivado | 10 kΩ o superior |
(3) Gire el interruptor de selección del espejo retrovisor a la posición R.
(4) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar (para el lado derecho): |
Conexión del tester | Estado |
Valor especificado | |
14 (VR) - 19 (B) 17 (M+) - 18 (E) |
Arriba | Inferior a 1 Ω | |
Desactivado | 10 kΩ o superior | |
14 (VR) - 18 (E) 17 (M+) - 19 (B) |
Abajo | Inferior a 1 Ω | |
Desactivado | 10 kΩ o superior | |
13 (HR) - 19 (B) 17 (M+) - 18 (E) |
Izquierda | Inferior a 1 Ω | |
Desactivado | 10 kΩ o superior | |
13 (HR) - 18 (E) 17 (M+) - 19 (B) |
Derecha | Inferior a 1 Ω | |
Desactivado | 10 kΩ o superior |
Si el resultado no es el especificado, sustituya el conjunto del interruptor del espejo retrovisor exterior.
(b) Inspeccione la iluminación del LED.

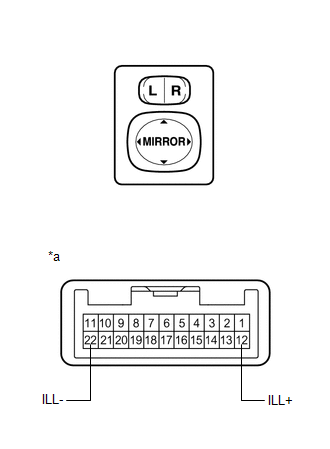

| (1) Aplique tensión de la batería al conjunto del interruptor del espejo retrovisor exterior y compruebe si se enciende el LED.
OK: |
Condición de medida | Valor especificado | |
Terminal positivo (+) de la batería →Terminal 12 (ILL+) Terminal negativo (-) de la batería → Terminal 22 (ILL-) |
El LED se enciende | Si el resultado no es el especificado, sustituya el conjunto del interruptor del espejo retrovisor exterior. |
 |
|
*a | Componente no conectado al mazo de cables
(Conjunto del interruptor del espejo retrovisor exterior) | | | |
