SISTEMA DE DIAGNÓSTICO

REVISE EL DLC3

(a) Inspeccione el DLC3.

Haga clic aquí

FUNCIÓN DEL INDICADOR DE CONEXIÓN/DESCONEXIÓN DEL AIRBAG DEL PASAJERO

(a) Inspección inicial

(1) Coloque el interruptor de encendido en posición ON.

(2) El indicador ON / OFF del airbag del pasajero se enciende 4 segundos y luego se apaga aproximadamente 2 segundos.

(3) Unos 6 segundos después de colocar el interruptor de encendido en posición ON, el indicador ON/OFF del airbag del pasajero señalará ON/OFF en función de las condiciones que se enumeran a continuación.

Funcionamiento del indicador

Estado del asiento del pasajero delantero

Indicador ON/OFF del airbag del pasajero

Indicador de advertencia SRS

Indicador ON

Indicador DESACTIVADO

Desocupado

OFF

ON

OFF

Hay un adulto sentado

ON

OFF

OFF

Hay un niño sentado

OFF

ON

OFF

El sistema de sujeción para niños está instalado

Fallo del sistema de clasificación de ocupantes

OFF

ON

ON

OBSERVACIÓN:

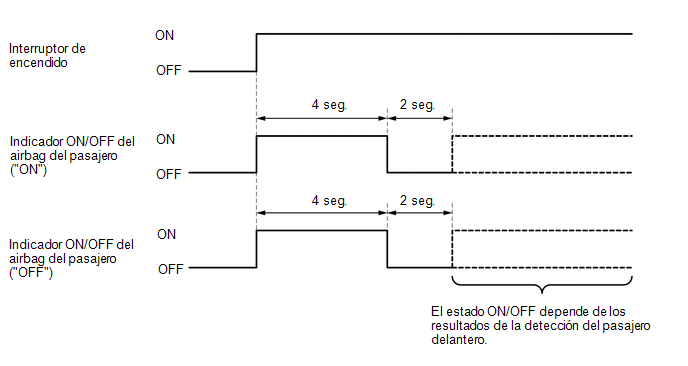

  • El indicador de activación/desactivación del airbag del pasajero se ilumina en función del siguiente gráfico de sincronización para inspeccionar el circuito del indicador luminoso.
  • Si el sistema de clasificación de ocupantes tiene una avería, se encienden el indicador de advertencia SRS y el indicador de activación/desactivación del airbag del pasajero ("OFF") En este caso, primero inspeccione los DTC del sistema de airbag.

INSPECCIONE EL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

(a) Coloque el interruptor de encendido en posición ON.

*A

Tipo A

*B

Tipo B

(b) Compruebe que el indicador ON/OFF del airbag del pasajero ("ON" y "OFF") se enciende durante 4 segundos aproximadamente y luego se apaga durante unos 2 segundos.

OBSERVACIÓN:

Consulte la tabla de funcionamiento del indicador del paso anterior relativa al indicador ON/OFF del airbag del pasajero cuando se coloca el interruptor de encendido en la posición ON y han transcurrido unos 6 segundos.
