UBICACIÓN DE LAS PIEZAS

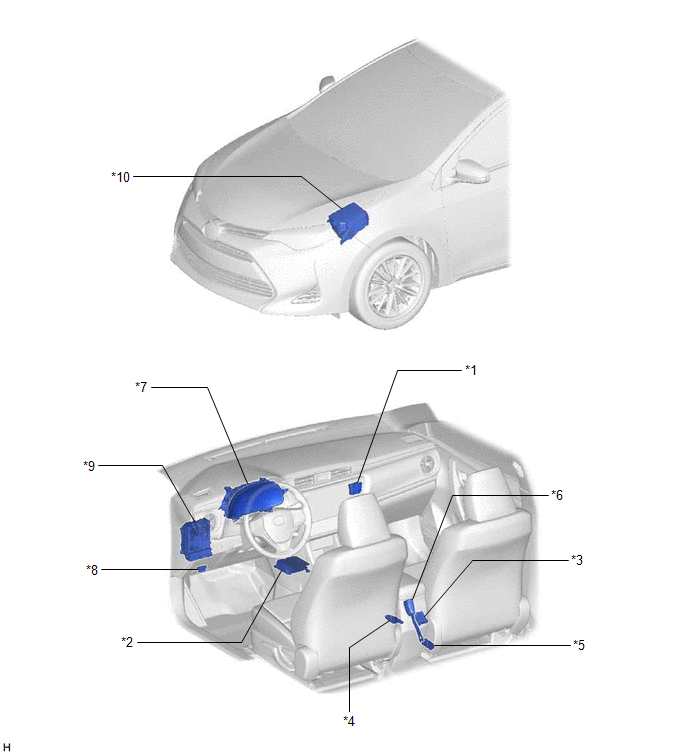

ILUSTRACIÓN

*1

- INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

CONJUNTO DE LAS LUCES TESTIGO

*2

CONJUNTO DEL SENSOR DEL AIRBAG

*3

ECU DE DETECCIÓN DE OCUPANTE

*4

SENSOR DE CLASIFICACIÓN DE OCUPANTES DELANTERO IZQUIERDO

*5

SENSOR DE CLASIFICACIÓN DE OCUPANTES TRASERO IZQUIERDO

*6

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO

- INTERRUPTOR DE LA HEBILLA DEL LADO DEL PASAJERO

*7

CONJUNTO DEL JUEGO DE INSTRUMENTOS

- INDICADOR DE ADVERTENCIA SRS

*8

DLC3

*9

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE A/B

- FUSIBLE ECU-IG N° 3

*10

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ECU-B N° 2
