Toyota Corolla Manual de Taller: Indicador Luminoso De Bloqueo Del Airbag

Componentes

COMPONENTES

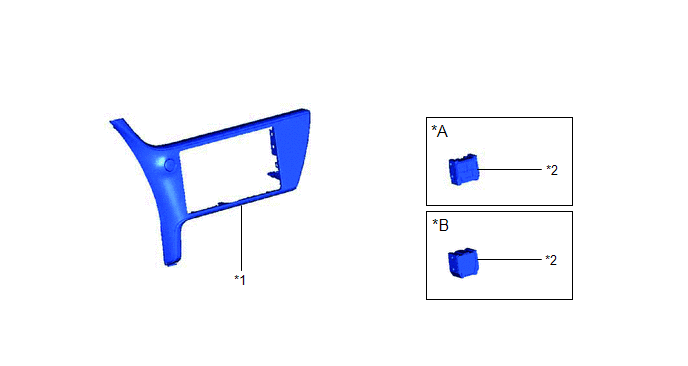

ILUSTRACIÓN

*A

Sin advertencia del cinturón de seguridad del asiento del pasajero trasero

*B

Con advertencia del cinturón de seguridad del asiento del pasajero trasero

*1

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

CONJUNTO DE LAS LUCES TESTIGO

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LUCES TESTIGO

(a) Sin advertencia del cinturón de seguridad del asiento del pasajero trasero:

(1) Desenganche las 4 garras y extraiga el conjunto de las luces testigo.

(b) Con advertencia del cinturón de seguridad del asiento del pasajero trasero:

(1) Desenganche las 4 garras y extraiga el conjunto de las luces testigo.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LAS LUCES DE TESTIGO

(a) Sin advertencia del cinturón de seguridad del asiento del pasajero trasero:

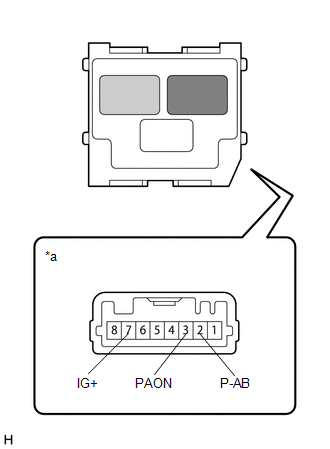

*a

Componente no conectado al mazo de cables

(Conjunto de las luces testigo)

Luz A (ON)

Luz B (OFF)

(1) Aplique tensión de la batería al conector y compruebe el estado del indicador ON/OFF del airbag del pasajero.

OK:

Conexión

Resultado

Terminal positivo de la batería (+) - 7 (IG+)

Terminal negativo (-) de la batería - 3 (PAON)

"ON" se enciende

Terminal positivo de la batería (+) - 7 (IG+)

Terminal negativo (-) de la batería - 2 (P-AB)

"DESACTIVADO" se enciende

Si el resultado no es el especificado, cambie el conjunto del testigo.

(b) Con advertencia del cinturón de seguridad del asiento del pasajero trasero:

(1) Aplique tensión de la batería al conector y compruebe el estado del indicador ON/OFF del airbag del pasajero.

OK:

Conexión

Resultado

Terminal positivo de la batería (+) - 10 (IG+)

Terminal negativo (-) de la batería - 5 (PAON)

"ON" se enciende

Terminal positivo de la batería (+) - 10 (IG+)

Terminal negativo (-) de la batería - 4 (P-AB)

"DESACTIVADO" se enciende

Si el resultado no es el especificado, cambie el conjunto del testigo.

*a

Componente no conectado al mazo de cables

(Conjunto de las luces testigo)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LUCES TESTIGO

(a) Enganche las 4 garras para instalar el conjunto de las luces testigo.

2. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

    InstalaciÓn
