DESCRIPCIÓN DEL SISTEMA

DESCRIPCIÓN GENERAL DEL SISTEMA ANTIRROBO

  • El sistema antirrobo se puede activar/cancelar bloqueando/desbloqueando las puertas por medio de alguna de las siguientes operaciones:
    • Función de bloqueo del acceso*1
    • Operación de bloqueo inalámbrica
    • Operación de bloqueo vinculada a la llave
    • Abriendo y cerrando las puertas*2
      • *1: Con sistema de llave inteligente
      • *2: Solo cuando se establece el sistema antirrobo.
  • La función de alarma se activará si alguien intenta forzar el desbloqueo o la apertura de cualquiera de las puertas, el capó del motor o la puerta del compartimiento de equipajes mientras el sistema está en estado armado.
  • Si la alarma suena, el sistema se enciende la luz interior y hace parpadear las luces intermitentes, los faros y las luces traseras. Al mismo tiempo, el sistema hará sonar el claxon y el conjunto del claxon de seguridad para detener la intrusión y el robo, y alertar a las personas que se encuentren cerca del vehículo.

    OBSERVACIÓN:

    Las luces interiores se encienden si el interruptor de la luz interior en el conjunto de la luz de lectura de mapas y la luz interior n° 1 está en la posición ON (Activado).

  • El sistema antirrobo tiene el modo de armado activo. Hay 4 estados en este modo: desarmado, preparación del armado, armado y alarma en funcionamiento.

(a) Estado de desarmado:

  • La función de alarma no está en funcionamiento.
  • El sistema antirrobo no está en funcionamiento.

(b) Estado de preparación de armado:

  • El tiempo que tarda el sistema en activar el estado activado.
  • El sistema antirrobo no está en funcionamiento.

(c) Estado armado:

  • El sistema antirrobo está en funcionamiento.

(d) Estado de alarma en funcionamiento:

  • La función de alarma está funcionando.

Tiempo de la alarma:

Aprox. 57 segundos

Métodos y tiempo de alarma

Método de alarma

Faros

Parpadeo

Luces traseras

Parpadeo

Intermitentes

Parpadeo

Luces interiores

Encendido

Claxon del vehículo

Suena

(ciclos de aproximadamente 0.4 segundos)

Conjunto del claxon de seguridad

Suena

(ciclos de aproximadamente 0.4 segundos)

Tiempo de la alarma

Aprox. 57 segundos

FUNCIÓN DE LOS COMPONENTES PRINCIPALES

Componente

Función

Indicador de seguridad

Informa al conductor del estado del sistema antirrobo.

Conjunto del claxon de seguridad

Suena cuando se detecta un intento de entrada por la fuerza o robo.

Faros

Parpadean cuando se detecta un intento de entrada por la fuerza o robo.

Luces traseras

  • Parpadean cuando se detecta un intento de entrada por la fuerza o robo.
  • Se encienden cuando el sistema antirrobo activa el estado de alarma en funcionamiento.

Intermitentes

Parpadean cuando se detecta un intento de entrada por la fuerza o robo.

Luces interiores

Suena cuando se detecta un intento de entrada por la fuerza o robo.

Claxon del vehículo

Suena cuando se detecta un intento de entrada por la fuerza o robo.

  • Conjunto del interruptor de la luz de cortesía de la puerta delantera (izquierda/derecha)
  • Conjunto del interruptor de la luz de cortesía de la puerta trasera (izquierda/derecha)

Detecta el estado de la puerta (abierta o cerrada).

Interruptor de detección de desbloqueo de puertas

Detecta el estado de la puerta (bloqueada o desbloqueada).

Interruptor de la luz de cortesía del capó del motor (conjunto de bloqueo del capó)

Detecta el estado del capó del motor (abierto o cerrado).

Conjunto de la cerradura de la puerta del compartimiento de equipajes

Detecta el estado de la puerta del compartimiento de equipajes (abierta o cerrada).

ECU de certificación (conjunto de la ECU de la llave inteligente)*1

  • Recibe una señal del sistema inalámbrico de apertura y cierre centralizados de puertas.
  • Recibe una señal de entrada de bloqueo/desbloqueo de las puertas.

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)*2

Recibe una señal del sistema inalámbrico de apertura y cierre centralizados de puertas.

  • *1: Con sistema de llave inteligente
  • *2: Sin sistema de llave inteligente

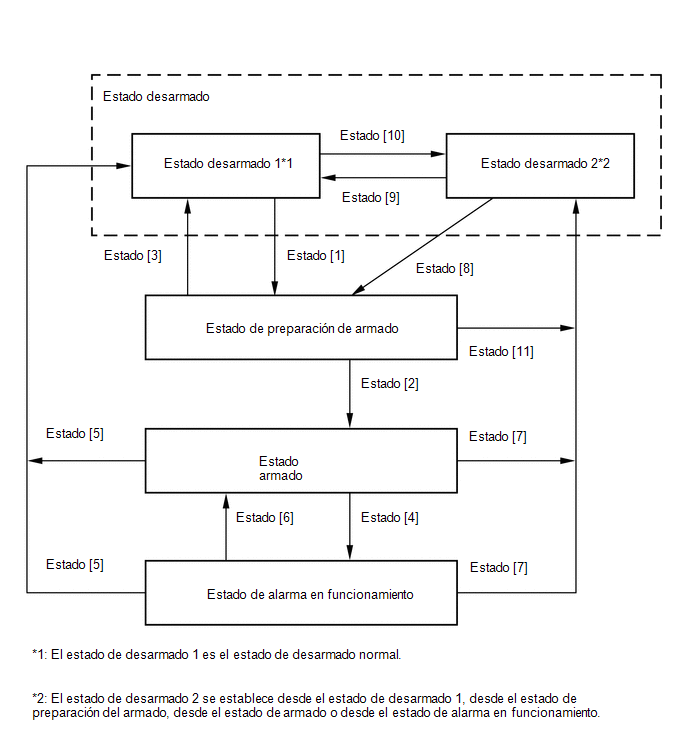

MODO DE ARMADO ACTIVO

(a) Si se cumple alguno de los elementos de cada situación, el sistema funcionará según se describe en el diagrama siguiente.

OBSERVACIÓN:

El término "todas las puertas" utilizado en esta sección se refiere a la puerta del conductor, puerta del pasajero delantero, la puerta trasera izquierda y puerta trasera derecha.

Con sistema de llave inteligente

Estado

Elemento

Estado [1]

En el estado desarmado 1, cuando el interruptor del motor está en la posición OFF (Desactivado), el estado del sistema cambia si se cumple la siguiente condición:

  • Con todas las puertas, la puerta del compartimiento de equipajes y el capó del motor cerrados, se bloquean todas las puertas con las funciones del sistema inalámbrico, el sistema de llave inteligente o la operación de bloqueo centralizado de puertas vinculada a la llave.

En el estado de desarmado 1, cuando se desactiva el interruptor del motor, se cierran el capó del motor y la puerta del compartimiento de equipajes y se bloquean todas las puertas, el estado del sistema cambia si se cumple la siguiente condición:

  • Todas las puertas están cerradas cuando se abre cualquier puerta.

Estado [2]

  • Espere aproximadamente 30 segundos.

Estado [3]

  • Todas las puertas se desbloquean con el sistema inalámbrico, el sistema de llave inteligente o la operación de bloqueo centralizado de puertas vinculada a la llave.
  • Cualquier puerta está desbloqueada.
  • Cualquier puerta está abierta.
  • Se pulsa el interruptor del motor.
  • El interruptor del motor está encendido (ACC o IG).
  • Se vuelve a conectar la batería.

Estado [4]

  • El capó del motor se abre cuando este se encuentra cerrado.
  • La puerta del compartimiento de equipajes se abre cuando esta se encuentra cerrada.
  • Se vuelve a conectar la batería.
  • Se abre cualquier puerta cuando están cerradas todas las puertas.
  • Cualquier puerta se desbloquea cuando todas las demás están bloqueadas.
  • Si han transcurrido 5 segundos o más después de pulsar el interruptor del motor, el modo de alimentación cambia desde apagado a encendido (IG) sin pulsar el interruptor del motor.

Estado [5]

  • El interruptor del motor está encendido (IG) y el motor funciona durante un mínimo de 550 rpm 2 segundos.
  • Todas las puertas se desbloquean con el sistema inalámbrico, el sistema de llave inteligente o la operación de bloqueo centralizado de puertas vinculada a la llave.
  • Se activa el interruptor del motor (ACC) o (IG) antes de que transcurran 5 segundos desde que se pulsa el interruptor del motor.

Estado [6]

  • Transcurridos aproximadamente 57 segundos se detiene la alarma y el sistema pasa de nuevo al estado de activado.

Estado [7]

  • La puerta del compartimiento de equipajes se abre con el sistema inalámbrico, el sistema de llave inteligente o con la función inalámbrica de cierre centralizado de puertas.

Estado [8]

  • Se cierra la puerta del compartimiento de equipajes cuando el capó del motor está cerrado.
  • Se cierra el capó del motor cuando la puerta del compartimiento de equipajes está cerrada.

Estado [9]

  • Cualquier puerta se desbloquea cuando todas las demás están bloqueadas.
  • Cualquier puerta está abierta.
  • Se pulsa el interruptor del motor.
  • El interruptor del motor está encendido (ACC o IG).
  • Se vuelve a conectar la batería.
  • Todas las puertas se desbloquean con el sistema inalámbrico, el sistema de llave inteligente o la operación de bloqueo centralizado de puertas vinculada a la llave.

Estado [10]

En el estado desarmado 1, cuando el interruptor del motor está en la posición OFF (Desactivado), el estado del sistema cambia si se cumple la siguiente condición:

  • Con todas las puertas cerradas y la puerta del compartimiento de equipajes o el capó del motor abiertos, se bloquean todas las puertas con las funciones del sistema inalámbrico, el sistema de llave inteligente o la operación de bloqueo centralizado de puertas vinculada a la llave.

En el estado de desarmado 1, cuando se desactiva el interruptor del motor, se abren el capó del motor o la puerta del compartimiento de equipajes y se bloquean todas las puertas, el estado del sistema cambia si se cumple la siguiente condición:

  • Todas las puertas están cerradas cuando se abre cualquier puerta.

Estado [11]

  • Se abre el capó del motor.
  • Se abre la puerta del compartimiento de equipajes.
  • La puerta del compartimiento de equipajes se abre con el sistema inalámbrico o el sistema de llave inteligente.
Sin sistema de llave inteligente

Estado

Elemento

Estado [1]

En el estado de desarmado 1, cuando se desactiva el interruptor de encendido, el estado del sistema cambia si se cumple la siguiente condición cuando la llave no está en el cilindro de la llave de encendido:

  • Con todas las puertas, la puerta del compartimiento de equipajes y el capó del motor cerrados, se bloquean todas las puertas con las funciones del sistema inalámbrico o la operación de bloqueo centralizado de puertas vinculada a la llave.

En el estado de desarmado 1, cuando se desactiva el interruptor de encendido, se cierra el capó del motor y la puerta del compartimiento de equipajes, el estado del sistema cambia si se cumple la siguiente condición cuando la llave no está en el cilindro de la llave de encendido:

  • Todas las puertas están cerradas cuando se abre cualquier puerta.

Estado [2]

  • Espere aproximadamente 30 segundos.

Estado [3]

  • Se desbloquean todas las puertas con las funciones del sistema inalámbrico o con la operación de bloqueo centralizado de puertas vinculada a la llave.
  • Cualquier puerta está desbloqueada.
  • Cualquier puerta está abierta.
  • La llave está en el cilindro de la llave de encendido.
  • El interruptor de encendido se coloca en la posición ACC u ON (Activado).
  • Se vuelve a conectar la batería.

Estado [4]

  • El capó del motor se abre cuando este se encuentra cerrado.
  • La puerta del compartimiento de equipajes se abre cuando esta se encuentra cerrada.
  • Se vuelve a conectar la batería.
  • Se abre cualquier puerta cuando están cerradas todas las puertas.
  • Cualquier puerta se desbloquea cuando todas las demás están bloqueadas.
  • El interruptor de encendido se coloca en la posición ON (Activado) cuando la llave no está en el cilindro de la llave de encendido.

Estado [5]

  • El interruptor de encendido se coloca en la posición ON (Activado) y el motor funciona durante un mínimo de 550 rpm 2 segundos.
  • Se desbloquean todas las puertas con las funciones del sistema inalámbrico o con la operación de bloqueo centralizado de puertas vinculada a la llave.
  • El interruptor de encendido está en posición ON (Activado) o ACC cuando la llave está en el cilindro de la llave de encendido.

Estado [6]

  • Transcurridos aproximadamente 57 segundos se detiene la alarma y el sistema pasa de nuevo al estado de activado.

Estado [7]

  • La puerta del compartimiento de equipajes se abre con el sistema inalámbrico.

Estado [8]

  • Se cierra la puerta del compartimiento de equipajes cuando el capó del motor está cerrado.
  • Se cierra el capó del motor cuando la puerta del compartimiento de equipajes está cerrada.

Estado [9]

  • Cualquier puerta se desbloquea cuando todas las demás están bloqueadas.
  • Cualquier puerta está abierta.
  • La llave está en el cilindro de la llave de encendido.
  • El interruptor de encendido se coloca en la posición ACC u ON (Activado).
  • Se vuelve a conectar la batería.
  • Se desbloquean todas las puertas con las funciones del sistema inalámbrico o con la operación de bloqueo centralizado de puertas vinculada a la llave.

Estado [10]

En el estado de desarmado 1, cuando se desactiva el interruptor de encendido, el estado del sistema cambia si se cumple la siguiente condición cuando la llave no está en el cilindro de la llave de encendido:

  • Con todas las puertas cerradas y la puerta del compartimiento de equipajes o el capó del motor abiertos, se bloquean todas las puertas con las funciones del sistema inalámbrico o la operación de bloqueo centralizado de puertas vinculada a la llave.

En el estado de desarmado 1, cuando se desactiva el interruptor de encendido, se abre el capó del motor o la puerta del compartimiento de equipajes, el estado del sistema cambia si se cumple la siguiente condición cuando la llave no está en el cilindro de la llave de encendido:

  • Todas las puertas están cerradas cuando se abre cualquier puerta.

Estado [11]

  • Se abre el capó del motor.
  • Se abre la puerta del compartimiento de equipajes.
  • La puerta del compartimiento de equipajes se abre con el sistema inalámbrico.

CONTROL DE BLOQUEO DE PUERTA FORZADA

(a) El control de bloqueo forzado de la puerta también evita que se fuerce el vehículo. Inmediatamente después de desbloquearse una puerta (se activa el estado de armado), se emite una señal que fuerza el bloqueo de todas las puertas.

(1) Si se cumplen las siguientes condiciones, el control de bloqueo de las puertas forzado se pone en funcionamiento.

  • El sistema antirrobo está en el estado de armado.
  • Cualquier puerta está desbloqueada.

FUNCIÓN DE MEMORIA DE LA ALARMA

(a) Si se dispara la alarma (se ha detectado un intento de forzar el vehículo) mientras el sistema antirrobo está activado, la función de memoria de la alarma lo almacena. Siempre que se cancele el sistema antirrobo, la función de memoria de la alarma activa la iluminación de las luces traseras durante 2 segundos para informar al usuario de que la alarma ha sido desactivada.

(1) Condición que hace que las luces traseras se enciendan durante 2 segundos:

El sistema antirrobo se pone en estado de alarma en funcionamiento (se detecta un intento de forzar el vehículo) al menos una vez.

CONTROL DE LA ALARMA DE EMERGENCIA

(a) El control de la alarma de emergencia permite activar voluntariamente dicha alarma pulsando el interruptor de emergencia del subconjunto del transmisor de la llave eléctrica.

(1) Condiciones que activan el control de la alarma de emergencia para activar dicha alarma:

El interruptor de emergencia del subconjunto del transmisor de la llave eléctrica debe pulsarse si se da alguna de las situaciones siguientes:

  • El interruptor de encendido está apagado.
  • El sistema antirrobo no se encuentra en el estado de alarma en funcionamiento.

(2) Condiciones que activan el control de la alarma de emergencia para desconectar dicha alarma:

Se cumple cualquiera de las siguientes condiciones durante el funcionamiento de control de la alarma de emergencia:

  • El interruptor de encendido se coloca en la posición ON (Activado).
  • Se presiona de nuevo el interruptor de emergencia.
  • Cualquiera de los interruptores en el subconjunto del transmisor de la llave eléctrica (bloqueo/desbloqueo/apertura del compartimiento de equipajes) está pulsado.
  • Finaliza la alarma de emergencia (han transcurrido aproximadamente 57 segundos).
  • El sistema antirrobo cambia al estado de alarma en funcionamiento. En estas circunstancias, el sistema antirrobo controla la alarma y no el control de alarma de emergencia. Para anular la alarma, consulte el procedimiento de anulación del estado de alarma en funcionamiento del sistema antirrobo.

SEÑAL DE SALIDA DEL INDICADOR DE SEGURIDAD

(a) Según el estado del sistema antirrobo, la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) emite una señal para activar el indicador luminoso de seguridad. Sin embargo, algunos de los estados reales de iluminación del indicador luminoso de seguridad distan de las señales de salida de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

Emisión

Estado del sistema antirrobo

Indicador luminoso de seguridad

Señal de salida de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Condición de iluminación real

Estado desactivado (1), (2)

Desactivado

  • Desactivado (Sistema inmovilizador desactivado)
  • Parpadeo (sistema inmovilizador activado)

Estado de preparación del armado

On (Activado)

On (Activado)

Estado armado

Desactivado

Parpadeo

Estado de alarma en funcionamiento

On (Activado)

On (Activado)

Ciclo de parpadeo

Tiempo

Indicador luminoso de seguridad

0.125 seg.

On (Activado)

1.875 seg.

Desactivado

OBSERVACIÓN:

Cuando el sistema inmovilizador está activado, el indicador luminoso de seguridad parpadea durante los estados de armado y desarmado, debido a las señales de salida del sistema inmovilizador.
