Toyota Corolla Manual del propetario: Sensor de asistencia al aparcamiento de Toyota

Cuando se aparca en paralelo o se hacen maniobras dentro de un garaje, la distancia entre su vehículo y los obstáculos cercanos es medida por los sensores y comunicada a través del visualizador de información múltiple y un indicador acústico. Compruebe siempre el área circundante cuando utilice este sistema.

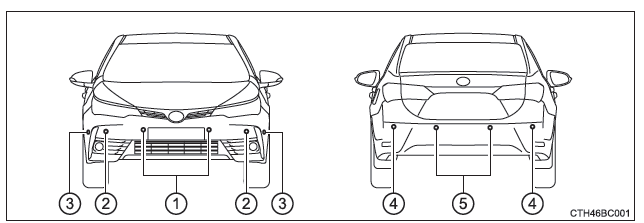

■ Tipos de sensores

Uso de los sistemas de asistencia a la conducción

  1. Sensores centrales delanteros
  2. Sensores de esquina delanteros
  3. Sensores laterales delanteros*
  4. Sensores de esquina traseros
  5. Sensores centrales traseros

*: Modelos de 10 sensores

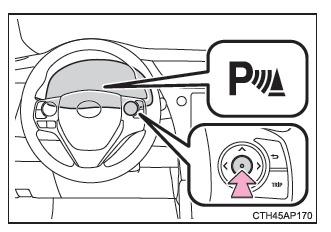

■ Activación/desactivación del sistema del sensor de asistencia al aparcamiento de Toyota Este sistema se puede activar/desactivar en el visualizador de información múltiple.

1. Visualice la pantalla de ajustes y, a continuación, pulse / en los interruptores de control del contador para seleccionar .

2. Pulse en los interruptores de control del contador para activar/desactivar el sistema.

Cuando esté activado, el indicador del sensor de asistencia al aparcamiento de Toyota se enciende.

Uso de los sistemas de asistencia a la conducción

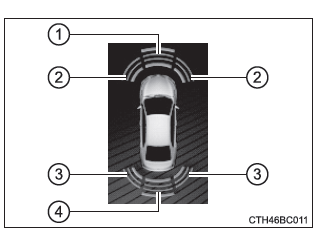

Visualizador

Cuando los sensores detectan un obstáculo, se muestra un gráfico en el visualizador de información múltiple según la posición y la distancia respecto al obstáculo.

  1. Funcionamiento del sensor central delantero
  2. Funcionamiento del sensor de esquina delantero y del sensor lateral delantero*
  3. Funcionamiento del sensor de esquina trasero
  4. Funcionamiento del sensor central trasero

Uso de los sistemas de asistencia a la conducción

*: Modelos de 10 sensores

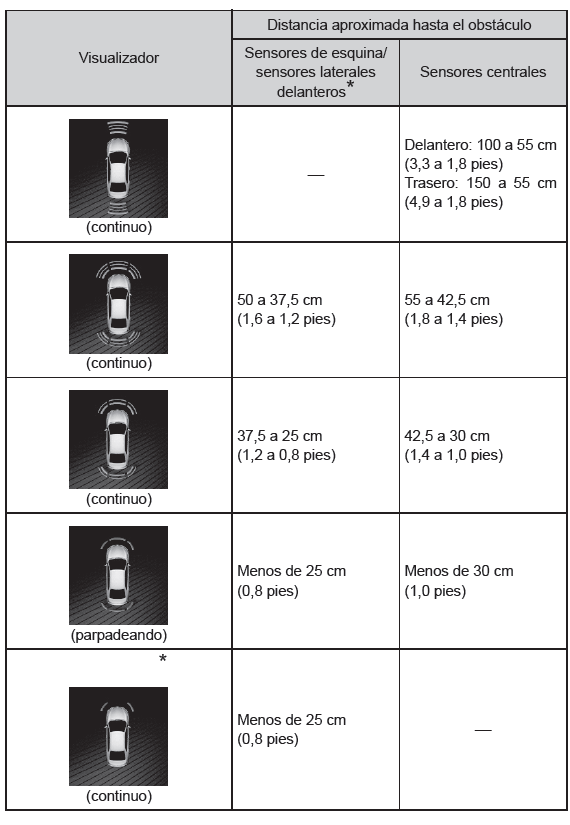

Visualizador de detección del sensor, distancia del obstáculo

■ Visualizador de distancia Los sensores que detectan un obstáculo se encenderán continuamente o parpadearán.

Uso de los sistemas de asistencia a la conducción

*: Modelos de 10 sensores

■ Funcionamiento del indicador acústico y distancia a un obstáculo Se escuchará un indicador acústico cuando los sensores estén en funcionamiento.

  • El indicador acústico emite pitidos con mayor rapidez al acercarse el vehículo a un obstáculo. Cuando el vehículo se encuentra a la siguiente distancia del obstáculo, el indicador acústico suena continuamente:
    • Sensores de esquina y sensores laterales delanteros*: Aproximadamente 25 cm (0,8 pies)
    • Sensores centrales: Aproximadamente 30 cm (1,0 pie)
  • Cuando se detectan 2 o más obstáculos simultáneamente, el sistema del indicador acústico responde al obstáculo más próximo. Si uno o ambos entra en las distancias mencionadas, el pitido repetirá un tono largo, seguido de rápidos pitidos.

*: Modelos de 10 sensores

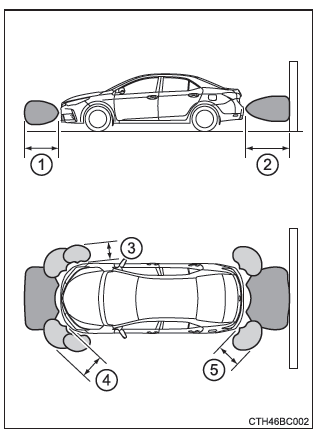

Margen de detección de los sensores

  1. Aproximadamente 100 cm (3,3 pies)
  2. Aproximadamente 150 cm (4,9 pies)
  3. Aproximadamente 25 cm (0,8 pies)*
  4. Aproximadamente 50 cm (1,6 pies)
  5. Aproximadamente 50 cm (1,6 pies)

Uso de los sistemas de asistencia a la conducción

El diagrama muestra el margen de detección de los sensores. Tenga en cuenta que los sensores no pueden detectar obstáculos que se encuentren muy cerca del vehículo.

El alcance de los sensores puede cambiar según la forma del objeto, etc.

*: Modelos de 10 sensores

■ El sensor de asistencia al aparcamiento de Toyota puede accionarse cuando

Vehículos sin sistema de llave inteligente: El interruptor del motor está en la posición "ON".

Vehículos con sistema de llave inteligente: El interruptor del motor está en el modo IGNITION ON.

  • Sensores delanteros:
    • Vehículos con Multidrive: La palanca de cambios está en una posición distinta de P.
    • Vehículos con transmisión manual multimodo o transmisión manual: El freno de estacionamiento no se ha activado.
    • La velocidad del vehículo es inferior a aproximadamente 10 km/h (6 mph).

      (A cualquier velocidad cuando la palanca de cambios está en R)

  • Sensores traseros: La palanca de cambios está en R.

■ Información de detección del sensor

  • Ciertas condiciones del vehículo y el entorno pueden afectar a la capacidad del sensor para detectar correctamente los obstáculos. A continuación se proporcionan casos específicos en los que puede producirse esta situación.
    • Hay suciedad, nieve o hielo en el sensor.
    • Un sensor está congelado.
    • Un sensor está cubierto de alguna forma.
    • El vehículo se inclina de forma considerable hacia un lado.
    • En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba.
    • El vehículo se encuentra en una zona ruidosa debido a bocinas, motores de motocicletas, frenos neumáticos de vehículos de grandes dimensiones o demás ruidos intensos que producen ondas ultrasónicas.
    • Hay otro vehículo en las inmediaciones equipado con sensores de asistencia al aparcamiento.
    • Un sensor tiene una capa de líquido pulverizado o lluvia intensa.
    • El vehículo está equipado con un pilote de protección o una antena inalámbrica.
    • Hay una anilla de remolque instalada.
    • Un parachoques o el sensor reciben un impacto fuerte.
    • El vehículo se aproxima a un borde curvado o alto.
    • Con sol intenso o muy bajas temperaturas.
    • Una suspensión que no es original de Toyota (suspensión rebajada, etc.) está instalada.

Además de los ejemplos anteriores, hay casos en los que, debido a sus formas, es posible que el sensor determine que las señales y demás objetos se encuentran más cerca de lo que realmente están.

  • La forma del obstáculo puede impedir que el sensor lo detecte. Preste especial atención a los siguientes obstáculos:
    • Cables, vallas, cuerdas, etc.
    • Algodón, nieve y otros materiales que absorban ondas sonoras
    • Objetos con ángulos muy pronunciados
    • Obstáculos bajos
    • Obstáculos altos con secciones superiores que se proyecten hacia afuera en la dirección del vehículo

■ Si aparece "Limpie el sónar." en el visualizador de información múltiple Un sensor puede estar sucio o cubierto de nieve o hielo. En este caso, limpie el sensor y el sistema debería volver a su estado normal.

Si se congela un sensor debido a las bajas temperaturas, puede mostrarse un mensaje de aviso o puede no detectarse un obstáculo. Cuando el sensor se descongele, el sistema debería volver a su estado normal.

■ Cuando se muestra "Inspeccione el sistema sónar." en el visualizador de información múltiple El sistema podría no funcionar debido al funcionamiento incorrecto de un sensor.

Lleve a revisar el vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios.

ADVERTENCIA

■ Precauciones relacionadas con la utilización del sensor de asistencia al aparcamiento de Toyota Respete las siguientes precauciones.

No hacerlo puede resultar en que no se pueda conducir el vehículo en condiciones de seguridad vial y se podría provocar un accidente.

  • No utilice el sensor a velocidades superiores a 10 km/h (6 mph).
  • No fije ningún accesorio dentro del alcance del sensor.



AVISO

■ Notas sobre el sensor de asistencia al aparcamiento de Toyota

  • No aplique ráfagas intensas de agua o vapor en el área del sensor.

    De lo contrario, es posible que el sensor presente un funcionamiento incorrecto.

  • Si su vehículo se ve involucrado en un accidente, afectará a los sensores y podría causar un fallo del sistema.

    Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro profesional con la cualificación y el equipo necesarios.
