Toyota Corolla Manual de Taller: Luz Interior

Componentes

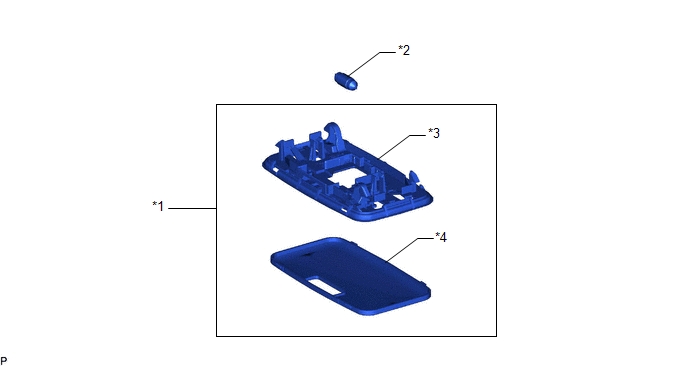

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ INTERIOR N° 1

*2

BOMBILLA DE LA LUZ INTERIOR N° 2

*3

ALOJAMIENTO DE LA LUZ INTERIOR N° 1

*4

LENTE DE LA LUZ INTERIOR N° 1

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA LUZ INTERIOR N° 1

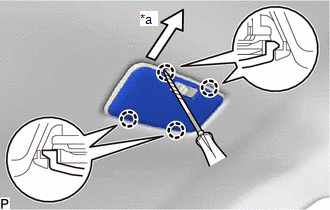

(a) Utilice un destornillador con la punta envuelta en cinta protectora para soltar las 4 garras y extraer la lente de la luz interior n° 1.

*a

Parte delantera

Cinta protectora

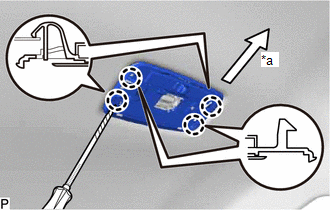

(b) Utilice un destornillador con la punta envuelta en cinta protectora para soltar las 4 garras y separar la carcasa de la luz interior n° 1.

*a

Parte delantera

Cinta protectora

(c) Desenganche la abrazadera.

*a

Base del interruptor de las luces interiores

(d) Desenganche las 4 garras con un destornillador y desconecte la base del interruptor de las luces interiores del alojamiento de la luz interior n° 1.

2. EXTRAIGA LA BOMBILLA DE LAS LUCES INTERIORES N° 2

(a) Extraiga la bombilla de la luz interior n° 2 de la base del interruptor de la luz interior.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE LA BOMBILLA DE LAS LUCES INTERIORES N° 2

(a) Coloque la bombilla de la luz interior n° 2 en la base del interruptor de la luz interior.

2. INSTALE EL CONJUNTO DE LAS LUCES INTERIORES N° 1

(a) Alinee las piezas del interruptor tal como se indica en la ilustración y enganche las 4 garras para instalar la base del interruptor de la luz interior en el alojamiento de la luz interior n° 1.

*a

Parte del interruptor de la base del interruptor de las luces interiores

*b

Parte del interruptor del alojamiento de la luz interior n° 1

(b) Enganche la abrazadera.

(c) Enganche las 4 garras e instale el alojamiento de la luz interior n° 1.

*a

Parte delantera

(d) Enganche las 4 garras e instale la lente de la luz interior n° 1.

*a

Parte delantera
