Toyota Corolla Manual de Taller: Componentes

COMPONENTES

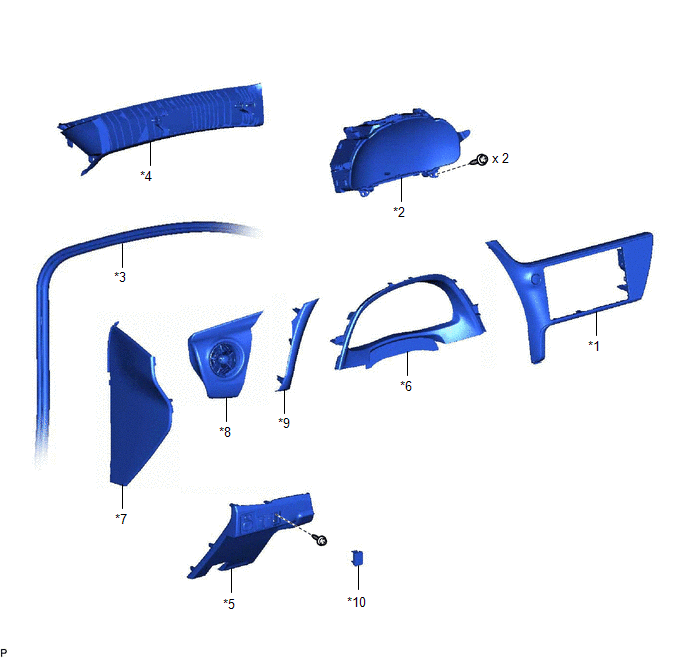

ILUSTRACIÓN

*1

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*3

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

*4

CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO

*5

CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

*6

CONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*7

PARTE IZQUIERDA DEL PANEL DE INSTRUMENTOS

*8

CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS N° 1

*9

CONJUNTO DE MEDIDORES DEL CAPÓ N° 1

*10

CUBIERTA

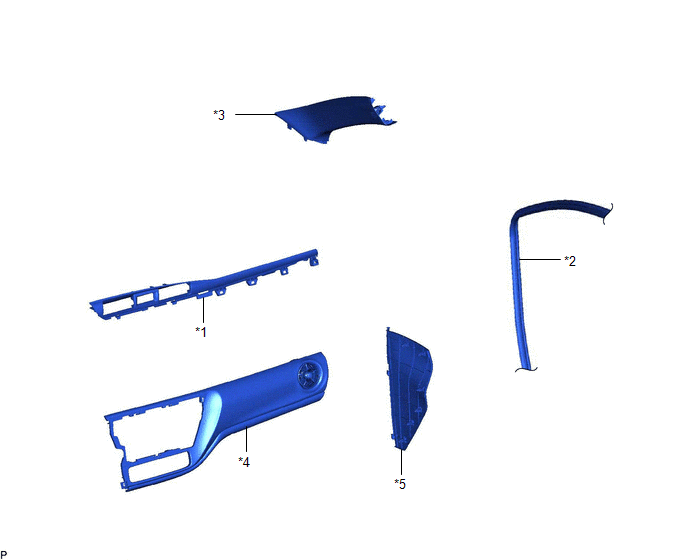

ILUSTRACIÓN

*1

PANEL DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

*2

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

*3

CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO

*4

SUBCONJUNTO DEL PANEL DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS

*5

PARTE DERECHA DEL PANEL DE INSTRUMENTOS

-

-

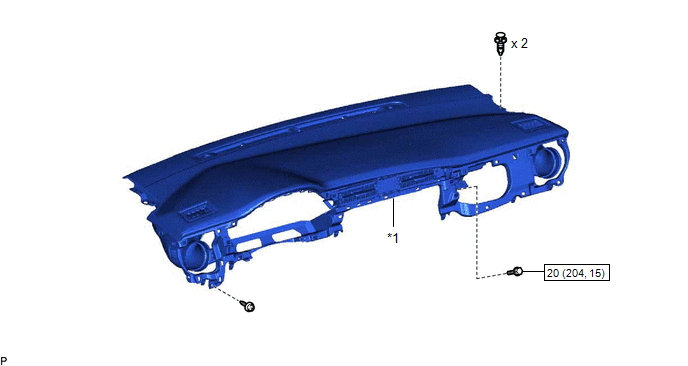

ILUSTRACIÓN

*1

CONJUNTO DEL PANEL DE INSTRUMENTOS SUPERIOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

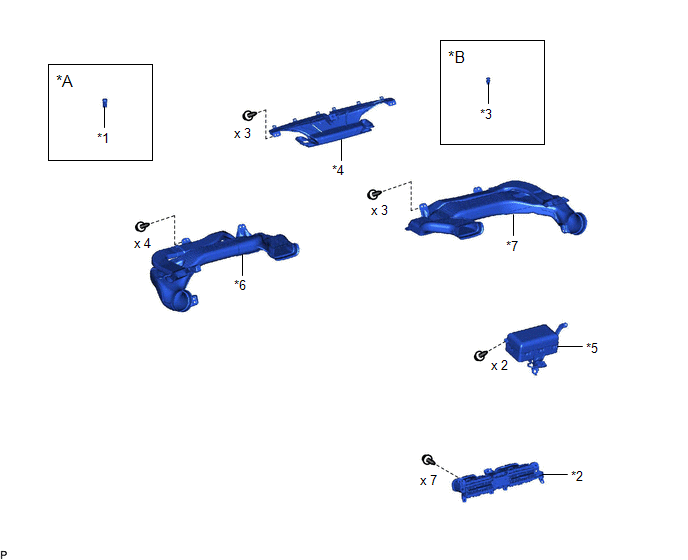

ILUSTRACIÓN

*A

Con sistema de control automático de luces

*B

Para sistema de aire acondicionado automático

*1

SENSOR DE CONTROL AUTOMÁTICO DE LUCES

*2

CONJUNTO DEL DIFUSOR CENTRAL DEL PANEL DE INSTRUMENTOS

*3

TERMISTOR DEL ENFRIADOR (SENSOR SOLAR)

*4

CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR

*5

CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

*6

CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 1

*7

CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 2

-

-

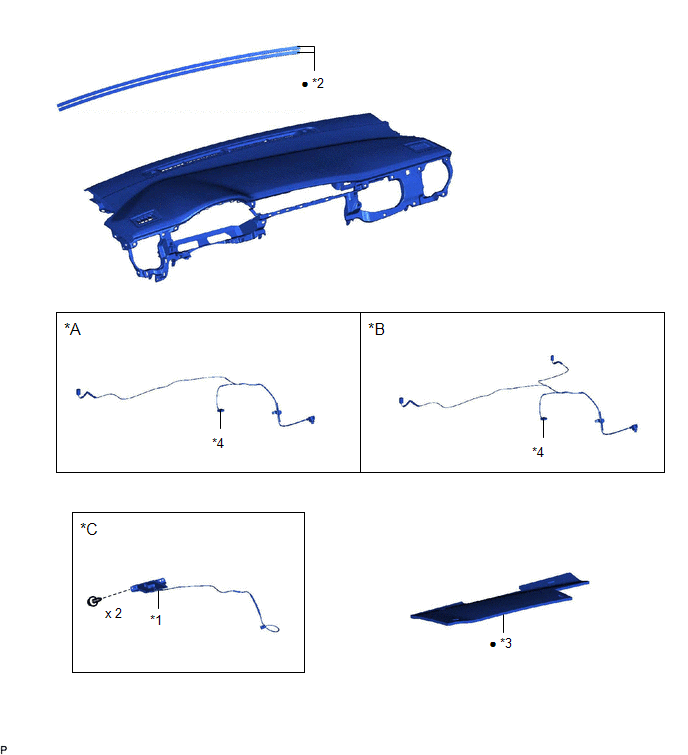

ILUSTRACIÓN

*A

Para sistema de aire acondicionado manual

*B

Para sistema de aire acondicionado automático

*C

Con sistema de navegación

-

-

*1

CONJUNTO DE LA ANTENA DE NAVEGACIÓN

*2

AMORTIGUADOR DEL PANEL DE INSTRUMENTOS N° 1

*3

AMORTIGUADOR DEL PANEL DE INSTRUMENTOS N° 2

*4

CABLE DEL PANEL DE INSTRUMENTOS N° 2

Pieza no reutilizable

-

-

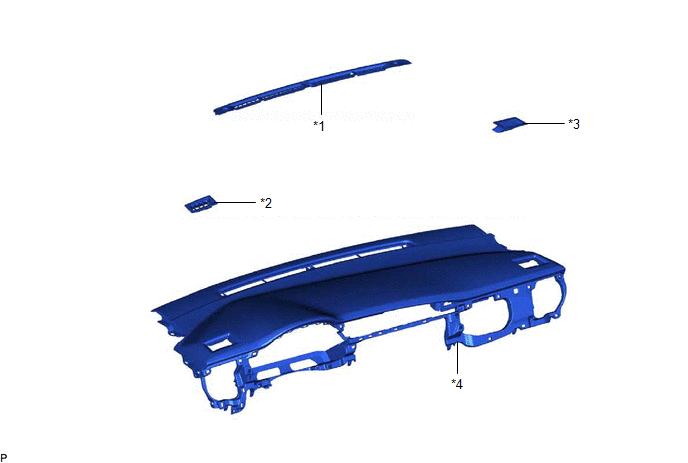

ILUSTRACIÓN

*1

EMBELLECEDOR DE LA BOQUILLA DEL DESESCARCHADOR N° 1

*2

BOQUILLA DEL DESESCARCHADOR LATERAL N° 1

*3

BOQUILLA DEL DESESCARCHADOR LATERAL N° 2

*4

SUBCONJUNTO DEL PANEL DE INSTRUMENTOS

    Medidas De PrecauciÓn

    ExtracciÓn
