Toyota Corolla Manual de Taller: Sistema De DiagnÓstico
SISTEMA DE DIAGNÓSTICO DESCRIPCIÓN La ECU de certificación (conjunto de la ECU de la llave inteligente) almacena los DTC cuando se produce una avería. El sistema de diagnóstico permite la lectura de los DTC desde el DLC3. Utilice el Techstream para comprobar si existe una avería y repararla. REVISE EL DLC3 (a) Inspeccione el DLC3. Haga clic aquí MIDA LA TENSIÓN DE LA BATERÍA (a) Mida la tensión de la batería del vehículo. Tensión estándar: 11 a 14 V Si la tensión es inferior a 11 V, vuelva a cargar la batería o sustitúyala. MODO DE AUTODIAGNÓSTICO (CON EL TECHSTREAM) (a) Conecte el Techstream al DLC3. (b) Active el interruptor del motor (IG). (c) Encienda el Techstream. (d) Acceda a los siguientes menús: Body Electrical/Smart Key/Utility/Wireless Door Lock Diagnosis Mode. Body Electrical > Smart Key > Utility

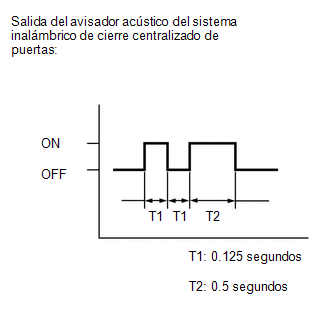

(e) Vaya al paso siguiente siguiendo las instrucciones de la pantalla del Techstream. (f) Compruebe el modo de salida del avisador acústico del sistema inalámbrico de cierre centralizado de puertas para averiguar si el sistema ha cambiado al modo de autodiagnóstico.

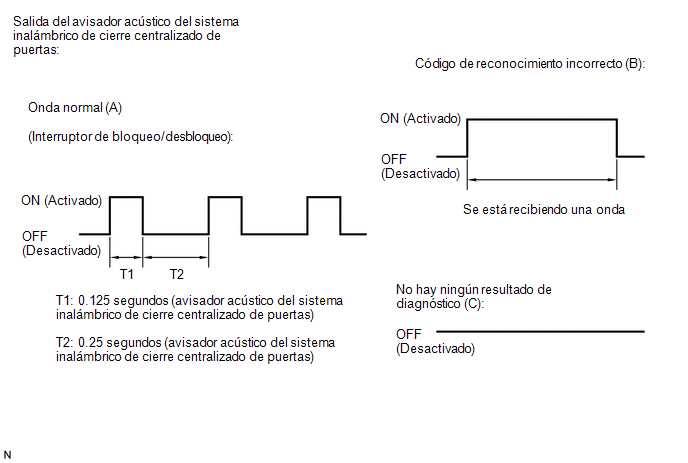

(g) Compruebe los resultados del diagnóstico cuando se pulsa un interruptor del subconjunto del transmisor de la llave eléctrica. Los resultados del diagnóstico se pueden comprobar mediante el modo del avisador acústico del sistema inalámbrico del cierre centralizado de puertas.  Resultado
|
.
