INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR

(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.

(1) Aplique tensión de la batería y compruebe el funcionamiento del motor del cierre de la puerta.

OK:

Conexión

Resultado

Terminal positivo (+) de la batería → Terminal 4 (L)

Terminal negativo (-) de la batería → Terminal 1 (UL)

Se bloquea

Terminal positivo (+) de la batería → Terminal 1 (UL)

Terminal negativo (-) de la batería → Terminal 4 (L)

Se desbloquea

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera izquierda con motor.

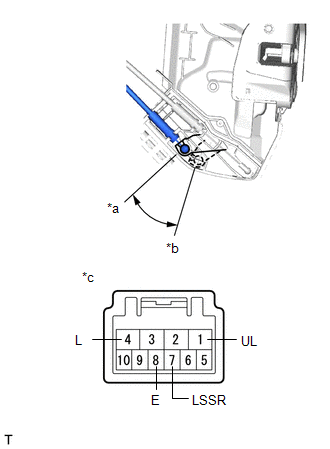

*a

Desbloquear

*b

Bloquear

*c

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta delantera izquierda con motor)

(b) Compruebe el funcionamiento del interruptor de detección de desbloqueo de puertas.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

7 (E) - 8 (LSSR)

Bloqueada

10 kΩ o superior

7 (E) - 8 (LSSR)

Desbloqueada

Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera izquierda con motor.

(c) Compruebe el funcionamiento del interruptor de bloqueo y desbloqueo de la cerradura de la puerta.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

9 (L) - 7 (E)

Se mantiene en posición de bloqueo

Inferior a 1 Ω

9 (L) - 7 (E)

Posición neutra o se mantiene en posición de desbloqueo

10 kΩ o superior

10 (UL) - 7 (E)

Se mantiene en posición de desbloqueo

Inferior a 1 Ω

10 (UL) - 7 (E)

Posición neutra o se mantiene en posición de bloqueo

10 kΩ o superior

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera izquierda con motor.

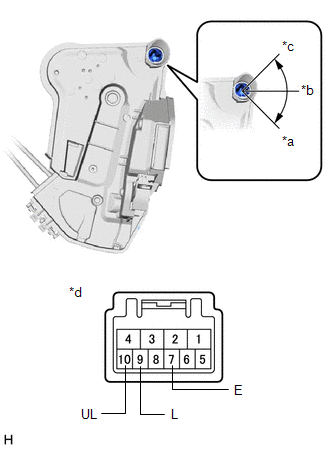

*a

Desbloquear

*b

Punto muerto

*c

Bloquear

*d

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta delantera izquierda con motor)

2. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR

(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.

(1) Aplique tensión de la batería y compruebe el funcionamiento del motor del cierre de la puerta.

OK:

Conexión

Resultado

Terminal positivo (+) de la batería → Terminal 4 (L)

Terminal negativo (-) de la batería → Terminal 1 (UL)

Se bloquea

Terminal positivo (+) de la batería → Terminal 1 (UL)

Terminal negativo (-) de la batería → Terminal 4 (L)

Se desbloquea

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera derecha con motor.

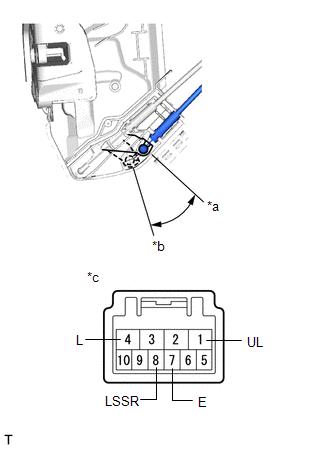

*a

Desbloquear

*b

Bloquear

*c

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta delantera derecha con motor)

(b) Compruebe el funcionamiento del interruptor de detección de desbloqueo de puertas.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

7 (LSSR) - 8 (E)

Bloqueada

10 kΩ o superior

7 (LSSR) - 8 (E)

Desbloqueada

Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera derecha con motor.

(c) Compruebe el funcionamiento del interruptor de bloqueo y desbloqueo de la cerradura de la puerta. sin función de control del sistema inalámbrico de cierre centralizado de puertas

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

6 (L) - 8 (E)

Se mantiene en posición de bloqueo

Inferior a 1 Ω

6 (L) - 8 (E)

Posición neutra o se mantiene en posición de desbloqueo

10 kΩ o superior

5 (UL) - 8 (E)

Se mantiene en posición de desbloqueo

Inferior a 1 Ω

5 (UL) - 8 (E)

Posición neutra o se mantiene en posición de bloqueo

10 kΩ o superior

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta delantera derecha con motor.

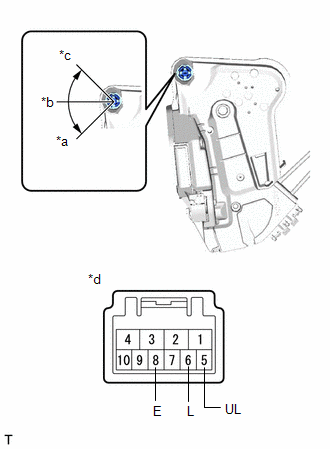

*a

Desbloquear

*b

Punto muerto

*c

Bloquear

*d

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta delantera derecha con motor)
