Toyota Corolla Manual de Taller: Avería de las comunicaciones del IC del BUS (B1497/97)

DESCRIPCIÓN

El conjunto del mazo de cables del aire acondicionado conecta el conjunto del amplificador del aire acondicionado a cada servomotor. El conjunto del amplificador del aire acondicionado suministra corriente y envía instrucciones de funcionamiento a cada servomotor a través del conjunto del mazo de cables del aire acondicionado. Cada servomotor envía la información de posición del regulador al conjunto del amplificador del aire acondicionado.

• *1: El conjunto del amplificador del aire acondicionado memoriza este DTC si la avería se ha producido durante el período indicado entre paréntesis.

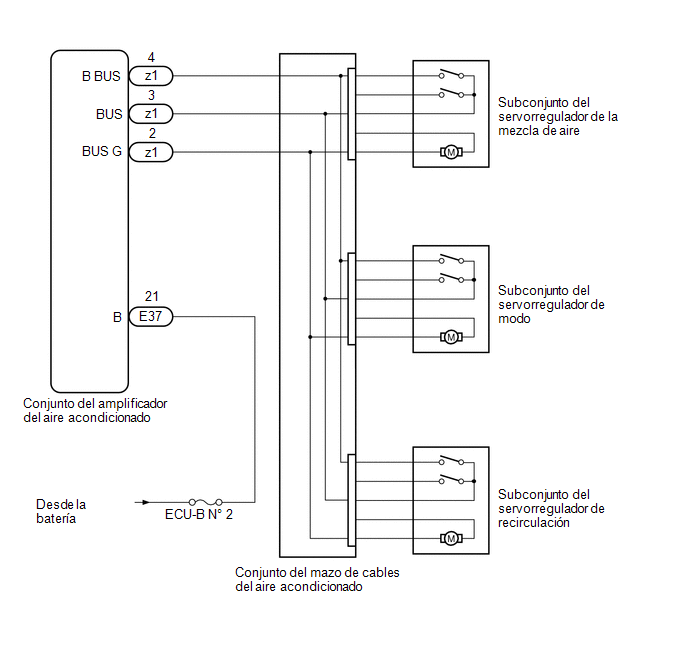

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Air Conditioner/Active Test.

(e) Compruebe el funcionamiento en la siguiente tabla.

OK:

El brazo del motor del servorregulador seleccionado en la prueba activa se mueve sin problemas.

(f) Según el resultado de la prueba, lleve a cabo el siguiente paso.

Resultado:

B

VAYA AL PASO 4

A

(a) Según el resultado de la prueba, lleve a cabo el siguiente paso.

Resultado:

B

IR AL PUNTO 6

C

IR AL PUNTO 7

A

(a) Sustituya el subconjunto del servorregulador de la mezcla de aire.

Haga clic aquí

OBSERVACIÓN:

Puesto que no se puede inspeccionar el servomotor mientras está desmontado del vehículo, reemplácelo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Resultado:

A

FIN (EL SUBCONJUNTO DEL SERVORREGULADOR DE LA MEZCLA DE AIRE ESTÁ DEFECTUOSO)

B

(a) Sustituya el conjunto del mazo de cables del aire acondicionado.

Haga clic aquí

OBSERVACIÓN:

Dado que el conjunto del mazo de cables del aire acondicionado no se puede inspeccionar, sustitúyalo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Resultado:

A

FIN (EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO ERA DEFECTUOSO)

B

(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión según los valores de la siguiente tabla. Tensión estándar: Conexión del tester Estado Valor especificado E37-21 (B) - Masa de la carrocería Siempre 11 a 14 V

*a Vista frontal del conector del mazo de cables (al conjunto del amplificador del aire acondicionado)

OK

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

(a) Sustituya el subconjunto del servorregulador de recirculación.

Haga clic aquí

OBSERVACIÓN:

Puesto que no se puede inspeccionar el servomotor mientras está desmontado del vehículo, reemplácelo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Resultado:

A

FIN DE LA INSPECCIÓN (SUBCONJUNTO DEL SERVORREGULADOR DE RECIRCULACIÓN DEFECTUOSO)

B

VAYA AL PASO 4

(a) Sustituya el subconjunto del servorregulador de modo.

Haga clic aquí

OBSERVACIÓN:

Puesto que no se puede inspeccionar el servomotor mientras está desmontado del vehículo, reemplácelo por uno nuevo o en buen estado y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emite el DTC.

Haga clic aquí

Resultado:

A

FIN DE LA INSPECCIÓN (SUBCONJUNTO DEL SERVORREGULADOR DE MODO DEFECTUOSO)

B

VAYA AL PASO 4
