Toyota Corolla Manual de Taller: Circuito del sensor de temperatura ambiente (B1412/12)

DESCRIPCIÓN

El conjunto del termistor está instalado en la parte delantera del conjunto del condensador del enfriador para detectar la temperatura ambiente utilizada para controlar el sistema de aire acondicionado. El sensor está conectado al conjunto de juego de instrumentos y detecta las fluctuaciones de la temperatura ambiente. Estos datos se utilizan para controlar la temperatura del habitáculo. El sensor envía una señal al conjunto del juego de instrumentos. La resistencia del conjunto del termistor cambia en función de la temperatura ambiente. A medida que la temperatura disminuye, la resistencia aumenta. A medida que la temperatura aumenta, la resistencia disminuye.

El conjunto del juego de instrumentos aplica tensión (5 V) al conjunto del termistor y lee los cambios de tensión a medida que cambia la resistencia del conjunto del termistor.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

B1412/12

Circuito del sensor de temperatura ambiente

Circuito abierto o cortocircuito en el sensor de temperatura ambiente

  • Conjunto del termistor
  • Mazo de cables o conector entre el conjunto del juego de instrumentos y el conjunto del termistor
  • Conjunto del amplificador del aire acondicionado
  • Conjunto del juego de instrumentos
  • Sistema de comunicación CAN

Memorizada

(4 seg. o más)*1

  • *1: El conjunto del amplificador del aire acondicionado memoriza este DTC si la avería se ha producido durante el período indicado entre paréntesis.

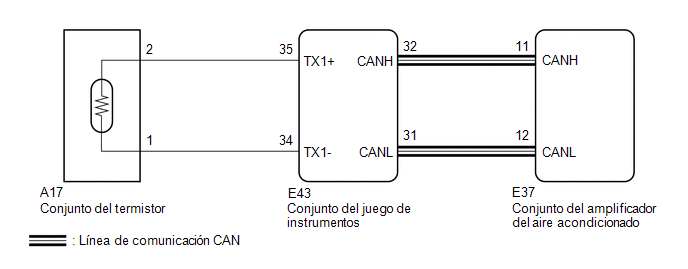

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Si la temperatura ambiente es aproximadamente -52.9°C (-63.22°F) o inferior, puede emitirse el DTC B1412/12 aunque el sistema esté en estado normal.

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Air Conditioner/Data List.

(e) Compruebe los valores en la siguiente tabla.

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Ambient Temp Sensor

Conjunto del termistor

Mín.: -23.30°C (-9.94°F)

Máx.: 65.95°C (150.71°F)

Se visualiza la temperatura ambiente real

-

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Sensor de temperatura ambiente

OK:

La visualización es la especificada en la columna de condiciones normales.

Resultado:

Resultado

Vaya a

MAL

A

OK (Cuando la localización de averías coincide con la Tabla de síntomas de problemas)

B

OK (Cuando la localización de averías coincide con el DTC)

C

B

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

C

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

A

2.

INSPECCIONE EL CONJUNTO DEL TERMISTOR

(a) Extraiga el conjunto del termistor.

Haga clic aquí

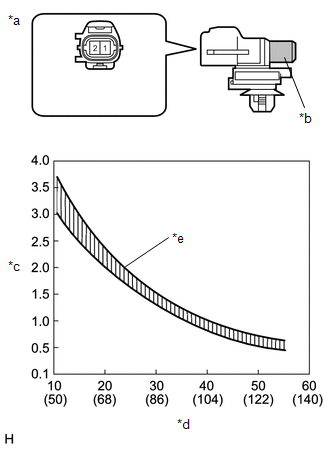

*a

Componente no conectado al mazo de cables

(Conjunto del termistor)

*b

Pieza sensora

*c

Resistencia (kΩ)

*d

Temperatura (°C (°F))

*e

Rango permitido

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

10°C (50°F)

3.00 a 3.73 kΩ

1 - 2

15°C (59°F)

2.45 a 2.88 kΩ

1 - 2

20°C (68°F)

1.95 a 2.30 kΩ

1 - 2

25°C (77°F)

1.60 a 1.80 kΩ

1 - 2

30°C (86°F)

1.28 a 1.47 kΩ

1 - 2

35°C (95°F)

1.00 a 1.22 kΩ

1 - 2

40°C (104°F)

0.80 a 1.00 kΩ

1 - 2

45°C (113°F)

0.65 a 0.85 kΩ

1 - 2

50°C (122°F)

0.50 a 0.70 kΩ

1 - 2

55°C (131°F)

0.44 a 0.60 kΩ

1 - 2

60°C (140°F)

0.36 a 0.50 kΩ

AVISO:

  • Sujete el sensor solamente por su conector. Al tocar la parte de la detección puede modificarse el valor de la resistencia.
  • Durante el proceso de medición, la temperatura del sensor debe ser igual a la temperatura ambiente.

OBSERVACIÓN:

A medida que sube la temperatura, baja la resistencia (consulte la gráfica).

MAL

SUSTITUYA EL CONJUNTO DEL TERMISTOR

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL TERMISTOR - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E43-35 (TX1+) - A17-2

Siempre

Inferior a 1 Ω

E43-34 (TX1-) - A17-1

Siempre

Inferior a 1 Ω

E43-35 (TX1+) - Masa de la carrocería

Siempre

10 kΩ o superior

E43-34 (TX1-) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Sustituya el conjunto del juego de instrumentos

Haga clic aquí

OBSERVACIÓN:

Dado que el conjunto del juego de instrumentos no puede ser inspeccionado mientras está desmontado del vehículo, reemplace el conjunto juego de instrumentos por uno nuevo o que funcione y compruebe que todo vuelve a la normalidad.

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Air Conditioner > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC B1412/12

A

Se emite el DTC B1412/12

B

A

FIN (CONJUNTO DEL JUEGO DE INSTRUMENTOS DEFECTUOSO)

B

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
