DESCRIPCIÓN
El termistor del enfriador (sensor de temperatura interior) está instalado en
el panel de instrumentos para detectar la temperatura interior, la cual se utiliza
para controlar el sistema del aire acondicionado. La resistencia del termistor del
enfriador (sensor de temperatura interior) cambia en función de la temperatura del
habitáculo. A medida que la temperatura disminuye, la resistencia aumenta. A medida
que la temperatura aumenta, la resistencia disminuye.
El conjunto del sistema del amplificador del aire acondicionado aplica tensión
(5 V) al termistor del enfriador (sensor de temperatura interior) y lee los cambios
de tensión debidos a los cambios de resistencia del termistor del enfriador (sensor
de temperatura interior).
|
N° de DTC
|
Elemento detectado
|
Condición de detección del DTC
|
Área afectada
|
Memoria
|
|
B1411/11
|
Circuito del sensor de temperatura interior
|
Circuito abierto o cortocircuito en el sensor de temperatura interior
|
- Termistor del enfriador (sensor de temperatura interior)
- Mazo de cables o conector entre el termistor del enfriador (sensor
de temperatura interior) y el conjunto del sistema del amplificador
del aire acondicionado
- Conjunto del amplificador del aire acondicionado
|
Memorizada
(4 seg. o más)*1
|
- *1: El conjunto del amplificador del aire acondicionado memoriza este DTC
si la avería se ha producido durante el período indicado entre paréntesis.

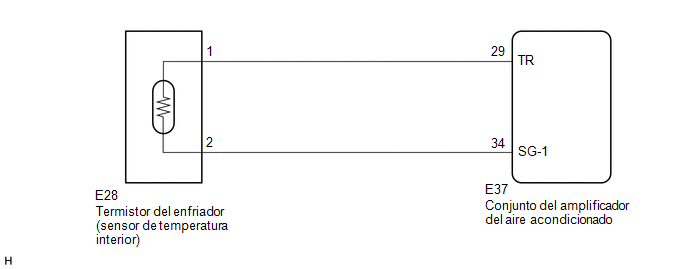

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Si la temperatura de la cabina es aproximadamente de -18.6°C (-1.48°F) o inferior,
puede emitirse el DTC B1411/11 aunque el sistema esté en estado normal.
PROCEDIMIENTO
|
1.
|
LEA EL VALOR CON EL TECHSTREAM
|
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON (Activado).
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical/Air Conditioner/Data List.
(e) Compruebe los valores en la siguiente tabla.
Body Electrical > Air Conditioner > Data List
|
Pantalla del tester
|
Elemento de medición
|
Margen
|
Estado normal
|
Nota de diagnóstico
|
|
Room Temperature Sensor
|
Termistor del enfriador (sensor de temperatura interior)
|
Mín.: -6.50°C (20.30°F)
Máx.: 57.25°C (135.05°F)
|
Se visualiza la temperatura real del habitáculo
|
-
|
Body Electrical > Air Conditioner > Data List
|
Pantalla del tester
|
|
Room Temperature Sensor
|
OK:
La visualización es la especificada en la columna de condiciones normales.
Resultado:
| Resultado
|
Vaya a
|
|
MAL
|
A
|
|
OK (Cuando la localización de averías coincide con la Tabla de síntomas
de problemas)
|
B
|
|
OK (Cuando la localización de averías coincide con el DTC)
|
C
|
| B |
 |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA
EN LA TABLA DE SÍNTOMAS DE PROBLEMAS
|
| C |
|
REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
|
| A |
|
|
|
2.
|
INSPECCIONE EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)
|
|
(a) Extraiga el termistor del enfriador (sensor de la temperatura interior).
Haga clic aquí
|
|
|

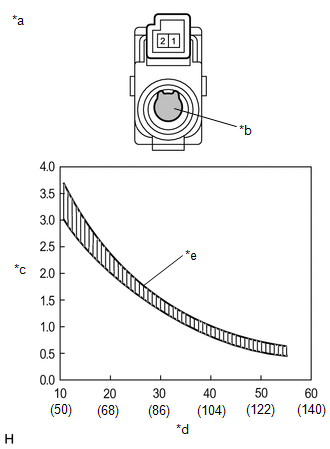

*a
|
Componente no conectado al mazo de cables
(Termistor del enfriador (sensor de temperatura interior))
|
|
*b
|
Pieza sensora
|
|
*c
|
Resistencia (kΩ)
|
|
*d
|
Temperatura (°C (°F))
|
|
*e
|
Rango permitido
|
|
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
1 - 2
|
10°C (50°F)
|
3.00 a 3.73 kΩ
|
|
1 - 2
|
15°C (59°F)
|
2.45 a 2.88 kΩ
|
|
1 - 2
|
20°C (68°F)
|
1.95 a 2.30 kΩ
|
|
1 - 2
|
25°C (77°F)
|
1.60 a 1.80 kΩ
|
|
1 - 2
|
30°C (86°F)
|
1.28 a 1.47 kΩ
|
|
1 - 2
|
35°C (95°F)
|
1.00 a 1.22 kΩ
|
|
1 - 2
|
40°C (104°F)
|
0.80 a 1.00 kΩ
|
|
1 - 2
|
45°C (113°F)
|
0.65 a 0.85 kΩ
|
|
1 - 2
|
50°C (122°F)
|
0.50 a 0.70 kΩ
|
|
1 - 2
|
55°C (131°F)
|
0.44 a 0.60 kΩ
|
|
1 - 2
|
60°C (140°F)
|
0.36 a 0.50 kΩ
|
AVISO:
- Sujete el sensor solamente por su conector. Al tocar la parte de la detección
puede modificarse el valor de la resistencia.
- Durante el proceso de medición, la temperatura del sensor debe ser igual
a la temperatura ambiente.
OBSERVACIÓN:
A medida que sube la temperatura, baja la resistencia (consulte la gráfica).
| OK |
|
|
|
|
3.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMISTOR DEL ENFRIADOR
(SENSOR DE TEMPERATURA INTERIOR) - CONJUNTO DEL SISTEMA DEL AMPLIFICADOR
DEL AIRE ACONDICIONADO)
|
(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
E37-29 (TR) - E28-1
|
Siempre
|
Inferior a 1 Ω
|
|
E37-34 (SG-1) - E28-2
|
Siempre
|
Inferior a 1 Ω
|
|
E37-29 (TR) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
E37-34 (SG-1) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
| OK |
|
REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
|
| MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
|
|
