SISTEMA DE DIAGNÓSTICO

DESCRIPCIÓN

Los datos del sistema de aire acondicionado y los códigos de diagnóstico (DTC) pueden leerse a través del conector 3 de enlace de datos (DLC3) del vehículo. Si aprecia algún tipo de anomalía en el sistema, utilice el Techstream para comprobar si efectivamente hay alguna avería y realizar una localización y reparación de averías.

REVISE EL DLC3

Inspeccione el DLC3.

Haga clic aquí

LISTA DE MÉTODOS DE TRABAJO

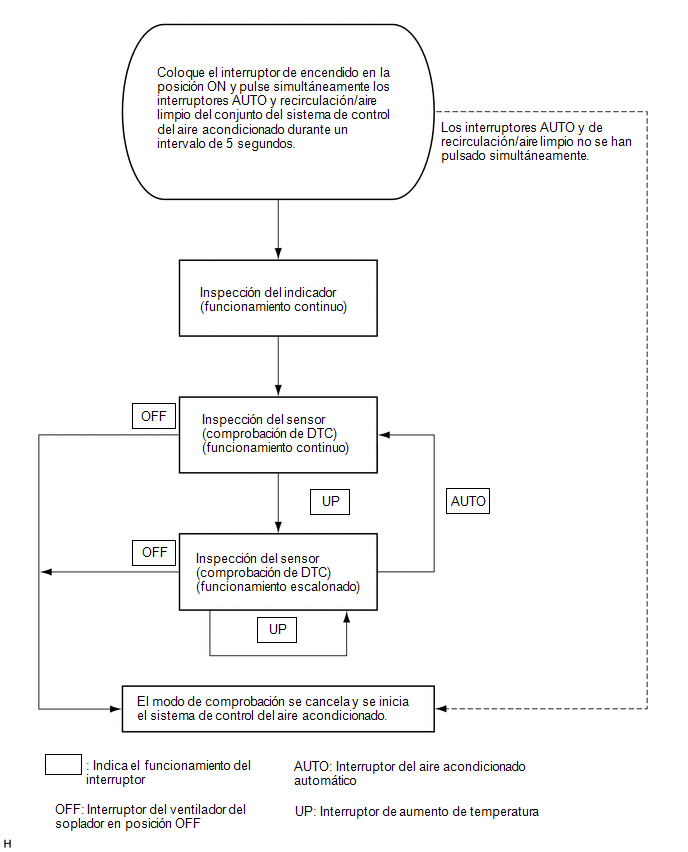

El accionamiento de los interruptores de control del aire acondicionado como se muestra en el esquema siguiente permite activar el modo de comprobación de diagnósticos.

INSPECCIÓN DE INDICADORES

(a) Apague el interruptor de encendido.

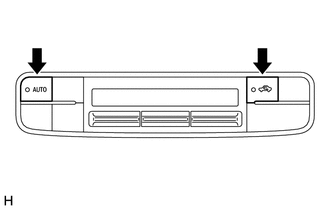

(b) Active el interruptor de encendido y pulse simultáneamente el interruptor AUTO y el interruptor de recirculación/aire limpio del conjunto del sistema de control del aire acondicionado durante un intervalo de 5 segundos.

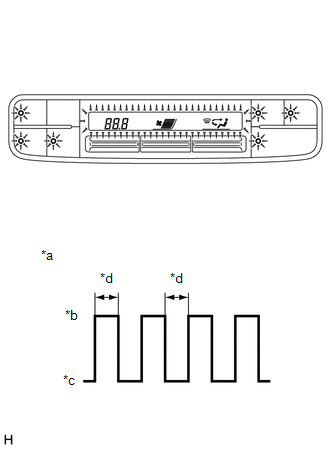

(c) La inspección de los indicadores se realiza automáticamente al activar el diagnóstico del panel. Compruebe si los indicadores se encienden y se apagan 4 veces seguidas en intervalos de 1 segundo continuamente.

OBSERVACIÓN:

• La inspección del sensor se inicia automáticamente al finalizar la inspección de los indicadores.
• Pulse el interruptor OFF para cancelar el modo de comprobación.

INSPECCIÓN DEL SENSOR (COMPROBACIÓN DE DTC)

(a) Arranque el motor y deje que se caliente.

(b) Inspeccione los indicadores.

OBSERVACIÓN:

Tras finalizar la inspección de los indicadores, el sistema entra automáticamente en el modo de comprobación de DTC.

(c) Lea los DTC mostrados en el conjunto de control del aire acondicionado.

AVISO:

En el modo de comprobación del sensor, que se activa automáticamente después de acceder al modo de comprobación del indicador, la localización de averías se puede realizar parcialmente. Asegúrese de realizar de nuevo la comprobación del sensor.

OBSERVACIÓN:

Consulte la tabla de códigos de diagnóstico para obtener más información sobre los códigos.

Haga clic aquí

• Cuando no hay problemas, aparece el DTC 00.

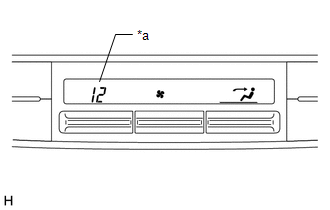

• La ilustración muestra como ejemplo que se emite el DTC 12.

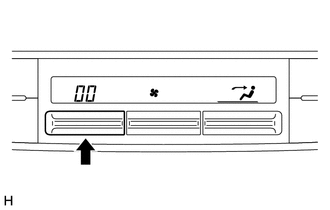

(d) Si resulta difícil consultar los DTC porque cambian automáticamente, pulse el interruptor TEMP up para visualizar los DTC uno a uno y poder leerlos con más facilidad. Los DTC se muestran paso a paso cada vez que se pulsa el interruptor TEMP up.

OBSERVACIÓN:

Pulse el interruptor "OFF" para finalizar el diagnóstico del panel.

(e) Borre los DTC.

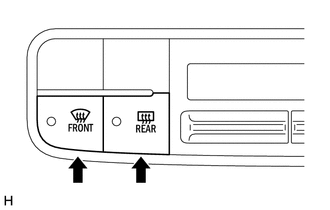

(1) Durante la inspección del sensor, pulse simultáneamente los interruptores delantero y trasero.
